quote: Originally posted by hoakinn: 2 r3292c: Токарничек WM-230 - аналог jet-bd920 ?
Да,
верно. Я его доработал слегка. Заменил двигатель на 3-х фазник Сименс
0.75кВт, подключил частотник, сделал более жесткий прижим поворотных
салазок. Ну, и по мелочи - заднюю бабку фиксирует болт М10 вместо
штатного М8, стоит пружинка имени wypa . На станок поставил польский 125мм патрон повышенной точности - наслаждаюсь .
Раздумываю,
не поставить ли электронные линейки... На старом станке стояла на
продольной подаче. Удобно было растачивать и нарезать внут. резьбу не
боясь врезаться резцом.
r3292c 02-11-2009 11:40
quote: Originally posted by Konstantin_E: Куда уж больше? Там и так объема с запасом! На маленьком станке трубу делал? Вылет поди большей был?
Дык, на дедушкином БАМе стоит ствол 600мм. Родного резика хватает на 15 выстрелов 75 метров двухграммовой. Тот ещё дрын! Удлиннитель
около 200мм, объём около 100куб. Вылет был около 150мм (5 диаметров
трубы). Поначалу были сомнения, но резьба хорошо нарезалась.
Konstantin_E 02-11-2009 12:11
Ааа, понял Там же расходец поболе чем в детском БАМе
quote: Поначалу были сомнения, но резьба хорошо нарезалась.
Придавил,
проверил? Если нет калибра, контролировать резьбу, то остается
проверять ответной частью, в данном случае- резик. Резать и накручивать
резик, как весь накрутиться, так и хорошо. Может конечно и не самый
правильный способ, но другого пока не придумал.
r3292c 02-11-2009 13:34
Это понятно. Сомнения
были, что удастся нарезать внутр. резьбу в трубе с таким вылетом. Опять
же, труба не совсем прямая, а устанавливать ее надо по внутр. диаметру.
Патрон 3-кулачковый.
hoakinn 02-11-2009 18:18
2 r3292c: Еще пару вопросиков по станочку 1 Направляющие подкалены? 2 Ходовой винт и резцедержка родная не из "сырой" стали? (на чипмейкере были сомнения по этому поводу)
И как вообще по ощущениям станок? Насколько знаю раньше в хозяйстве был универсал - как с ним по сравнению?
ps
по DRO могу подсобить - прошивка и схема моя лежат в файловом архиве на
чипмейкере. Только правда если устроит индикация на маленьком ЖКИ 16х2
r3292c 02-11-2009 19:17
2 hoakinn Мне
сложно ответить на Ваши вопросы. Я не профессионал, станков видел мало.
Как мне оценить, подкалены направляющие и ходовой винт, или нет?
Напильником пошкрябать, и сравнить ощущения со шкрябанием гвоздя,
например? Резцедержка, на мой взгляд, не из "сырой" стали. При зажимании резца её не выворачивает. Хотя, я, может, слабо затягиваю?
Работаю я, в основном, с цветными сплавами. Стахановских съёмов не
использую. Этот станок у меня меньше полугода. Надеюсь, прослужит долго.
По сравнению с Универсалом-3 меня удивили 2 вещи: 1.
Ходовой винт, винты подач - все с резьбой треугольного профиля.
Поперечная подача - М8х1.25 левая. На поворотных салазках - вообще, М6.
А на Универсале - прямоугольная. Поперечная там - чуть ли не 10мм (по
воспоминаниям, пока был У-3, я об этом не задумывался, думал - у всех
так). В общем, винты подач вызывают ощущения хлипкости. Гайка
поперечной подачи сделана из Ал сплава. Припас кусочек бронзы. 2.
Продав У-3 и купив WM230 пытался работать теми же резцами на тех же
скоростях. Например, отрезал кусочек ижевского ствола. WM230 дробил и
свистел. Не хватало жёсткости крепления резцедержки. Переделал
крепление. Был к этому готов, так как перед покупкой читал об этой
фиче. Теперь всё нормально.
Вот хороший сайт про 9х20 серию
Конкретно про усиление резцедержки
После доработок станком доволен.
hoakinn 02-11-2009 20:25
По поводу
"пошкрябать напильником" действительно так. Если скользит то подкалены,
а если мягонько "снимает" значит без термообработки или сырой.
Крепление резцедержки теперь то самое - "из замочка"?
ps Вообще за идею с замком респект!
r3292c 03-11-2009 11:11

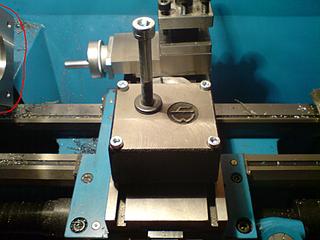

Пошкрябал вчера вечером. Надфиль не соскальзывает, но и не снимает стружку. Оставляет слабый след. Крепление резцедержки такое (фото не мое). Из плитки Ст45 100х100х16. Если интересно, могу выложить свое фото. Замочек
ждёт своего часа - сверлилку хочу на него поставить. И/или
микрошпиндель для внутр. и внешнего шлифования и нарезания резьб.
Планов много .
r3292c 03-11-2009 11:18

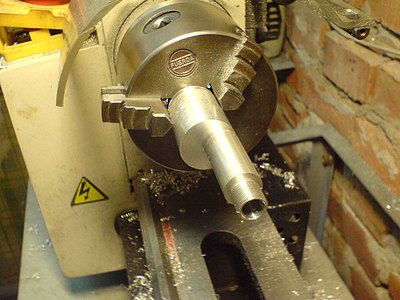

Кстати, на фото видно крепление резцедержки в процессе растачивания.
hoakinn 03-11-2009 20:49
Фото конечно интересно и думаю не только мне.
r3292c 04-11-2009 01:17
Про усиление резцедержки. Попросил знакомого, работающего на заводе, сделать мне заготовку - квадрат стали 100х100 толщиной 15-16мм. Он не заставил долго ждать...
Сверлю отверстия

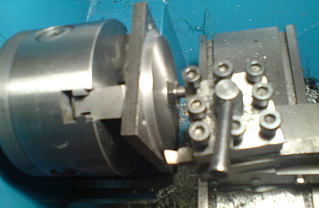

Протачиваю заготовку, в точности по инструкции с сайта

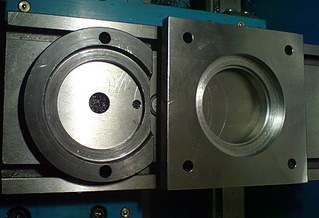

Вид после протачивания

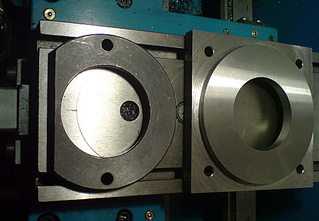

Вид
исходной и новой детали. Исходная деталь порочна своим креплением на 2х
винтах. Представьте себе отрезной резец, зажатый в резцедержке с таким
креплением. Он будет визжать, так как винты крепления располагаются
перпендикулярно оси резца. Новая деталь крепится на 4х винтах. Кроме
того, она значительно мясистее и жёстче.

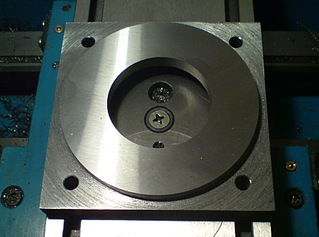

Вид с лицевой стороны.
r3292c 04-11-2009 01:28
Установил новый двигатель Старый
(китайский) был уволен потому, что он оказался однофазный. А у меня уже
был припасён частотный преобразователь для 3х-фазного двигателя. В
итоге, я прикупил Сименс. Пришлось немного повозиться с установкой. Как
оказалось, китайцы протачивают вал двигателя. Я не стал протачивать вал
Сименса. Доработал шкив.
Вид
с частотником. Частотник Mitsubishi 1,5кВт идеально (до миллиметра)
встал в электроящик станка. Управление двигателем реально радует. Все
блокировки и штатные кнопки старт/стоп отключил за ненадобностью.
r3292c 04-11-2009 21:39

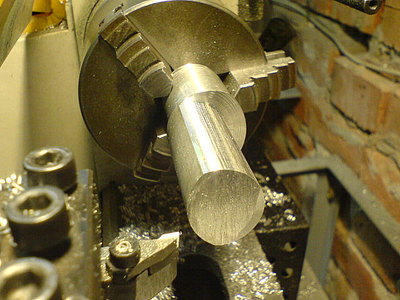

Совет по точению и сверлению эксцентриков в 3к патроне. Как пишут в книгах по токарному делу, можно подкладывать под кулачки пластины определённой толщины.
А можно запускать один из кулачков с задержкой на 1 или 2 оборота улитки. Часто пользуюсь данным способом.

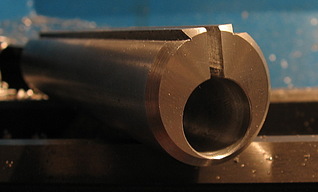

Сегодня делал кронштейн на ствол 16мм. Высота ласточки над стволом 10мм - максимум, что можно получить из заготовки Ф30мм.
Длина
кронштейна 130мм. При сверлении Ф16мм на длину 130мм сверло увело
где-то на 0.1мм. Ласту фрезеровал забазировавшись по стволу.

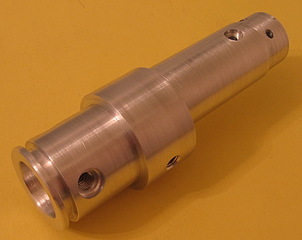

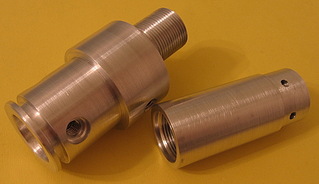

Ещё один пример эксцентрика, выточенного тем же способом.
hoakinn 04-11-2009 22:19
quote: А можно запускать один из кулачков с задержкой на 1 или 2 оборота улитки.
Тоже довольно часто использую этот кульбит
Мотор сименс кстати дорого ли достался?
Konstantin_E 05-11-2009 01:15
Я тоже наверно скоро попробую эксцентрик делать. Пробку со смещением для резика. Если шо, то отпишусь.
r3292c 05-11-2009 10:51
Двигатель брал здесь
1LA7083-4АА. Цену не помню, но там в прайсе есть
Konstantin_E 06-11-2009 21:27
Тоже пробовал вчера точить эксцентрик, пробку для КИТа на известный Крыс. Получилось! Просто сместил на шаг один кулачек.
r3292c 06-11-2009 23:04
Класс! Поздравляю А зачем такая длинная? Мои соображения, правда, не для крыса. Под трубу 32х3
Konstantin_E 07-11-2009 12:01
Спасибо. Разве длинная? Я б не сказал. Это ж под поперечные болты, как и твоя. Переделываю вот-

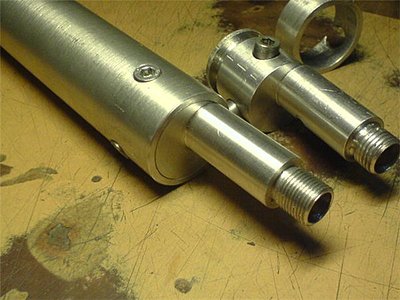

В сборе та, что точил, рядом- бывшая и обрезки поплывшего резика.
