Задумал состряпать
диоптр себе на иж-61 с ирисовой диафрагмой. Диафрагму вытащил из старого
фотика "Смена". Немного увеличил ход рычага и теперь отверстие сужается
до 1 мм. За образец хочу взять фирменный от иж-60, но не знаю его
устройство. (Как реализован механизм поправок.) Гуглил много, фотки
фирменного прицела иж-60 находил, а вот устройство или чертежи не нашел. Буду
признателен если кто выложит чертежи или фото разобранного прицела. Или
ткнет носом где это взять. Так же интересно бы узнать устройство

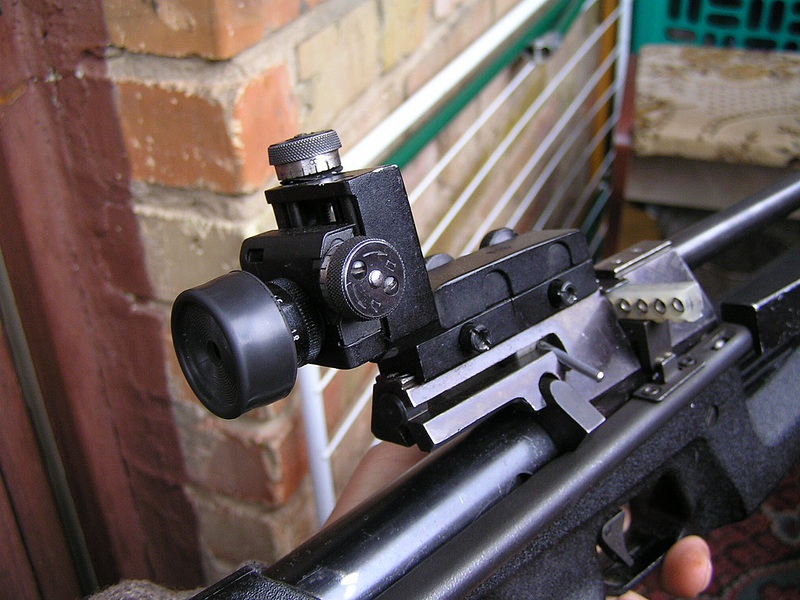

поправок других диоптрических прицелов. Вот на такой прицел нужны
чертежи или фотки в разобранном виде. Заранее спасибо кто откликнется.
Deni-kin 10-11-2011 17:42
quote:Originally posted by AnSm: но не знаю его устройство. (Как реализован механизм поправок.)
Ты
не знаешь принципа действия или не нашёл чертежей? Принцип -
перемещение точки (отверстия) по горизонтали и вертикали, а реализовать
можно... да хоть с помощью "блока" поправок ОП от самого дешёвого
"карандаша". Правда довольно громоздко выйдет, но не больше чем на фото.
это не фирменный диоптр от Ижа, это диоптр от спортивной мелкашки, от Урала, вроде.
quote:Originally posted by Deni-kin: да хоть с помощью "блока" поправок ОП от самого дешёвого "карандаша"
не хватит тех поправок
AnSm 10-11-2011 19:18
quote: Ты не знаешь принципа действия или не нашёл чертежей?
Принцип
ясен. Не нашел чертежей или фоток в разобранном состоянии, по которым
можно начертить и потом сделать. Хочется именно повторить этот прицел.
Очень понравился внешне.
Kachan 10-11-2011 19:37
разобрать ураловский диоптр можно, но очень не хочется штифты выбивать могу на словах объяснить
AnSm 10-11-2011 20:01
quote: могу на словах объяснить
Ураловский
вроде сбоку на винтовку крепится или я ошибаюсь? А так я был бы рад
фоткам с близкого расстояния с разных сторон, чтобы можно было понять
устройство.
Kachan 10-11-2011 20:13
quote: Ураловский вроде сбоку на винтовку крепится или я ошибаюсь?
они и такие и такие бывают пойду, попробую сфоткать
Kachan 10-11-2011 20:55

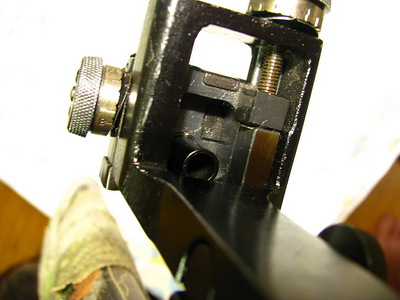

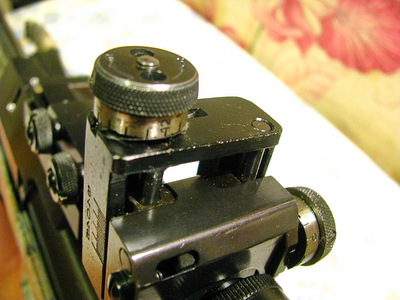

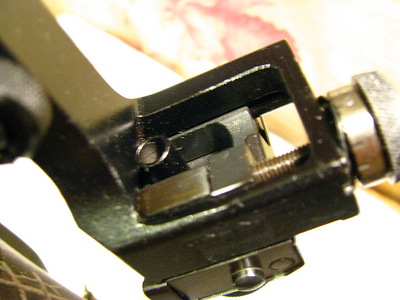

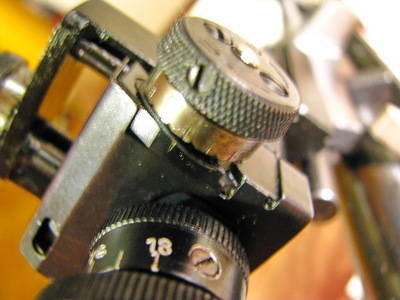

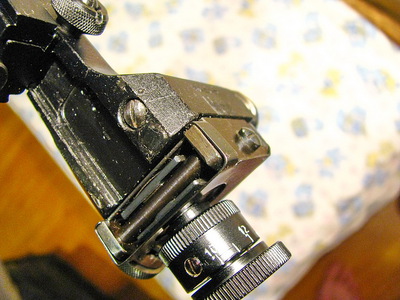

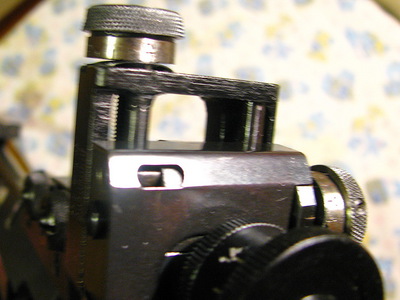

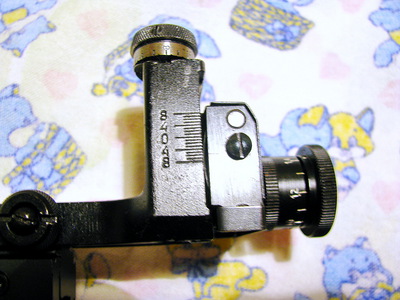

Блок с механизмом
горизонтальных поправок ездит вверх-вниз по двум штифтам с помощью
верхнего винта, влево-вправо окуляр ездит также по двум штифтам с
помощью бокового винта. Щелчки реализуются подпружиненными шайбами с
пипками, под колесами поправок
AnSm 10-11-2011 21:03
Все отлично! Спасибо! Еше пара вопросов. 1 Люфт на штифтах чем то выбирается? 2 На тарели есть регулировка. Что регулирует? Диаметр отверстия?
Не
в тему вопрос. Никогда не писал посты здесь. Каждый раз при отправке
поста выдает Ошибка 45: неверный код с картинки. Потом перезагружаю
страничку появляется картинка со словом. Ее ввожу и только тогда пост
отправляется. Это у всех так или только у меня?
Kachan 10-11-2011 21:11
1. люфта нет, так
как кроме штифтов в каджом механизме перемещения есть еще третий элемент
- собственно регулировочный винт, на нем не залюфтишь
2. да, диаметр зрачка регулирует
quote: Это у всех так или только у меня?
у меня такого нет
AnSm 10-11-2011 21:35
Еще раз спасибо за фотки и разъяснения. Теперь буду чертить и делать.
quote: у меня такого нет
Мдя. Может у меня еще малое количество постов или из за мобильного инета. Ну да ладно. :-)
Kachan 10-11-2011 21:43
quote: Еще раз спасибо за фотки и разъяснения
не за что, будут вопросы - пиши, постараюсь помочь
quote: Теперь буду чертить и делать.
уважаю купить, наверное, было бы проще, но однозначно не так интересно
AnSm 10-11-2011 22:05
quote:Originally posted by Kachan: купить, наверное, было бы проще, но однозначно не так интересно
Дык в том то и дело! Интересно самому сделать. Как готово будет, выложу фотки и чертежи. Может кому и пригодится.
Рикки 11-11-2011 15:08
У меня гдето досаафовский валяется. крепится на бок чего-то круглого. Могу отдать если надо
AnSm 11-11-2011 19:20
quote:Originally posted by Kachan:
Вот в процессе рисования появились вопросы по размерам. 1) Какая ширина и высота рамки по наружи в которой смонтирован "механизм поправок"? 2) В каких пределах регулировка по "высоте" и "ширине" в миллиметрах? 3) Когда зрачок в самом нижнем положении, сколько миллиметров до плоскости ластохвоста винтовки? 4) Какой диаметр регулировочных винтов и какой шаг резьбы?
AnSm 11-11-2011 19:26
quote:Originally posted by Рикки: Могу отдать если надо
Спасибо
большое за предложение. Неловко отказываться, но мне именно самому
хочется сделать. Может есть кто сам не сможет сделать и с бюджетом
тяжко? Типа "отдам в хорошие руки".
Kachan 11-11-2011 22:10
quote: Вот в процессе рисования появились вопросы по размерам. 1) Какая ширина и высота рамки по наружи в которой смонтирован "механизм поправок"? 2) В каких пределах регулировка по "высоте" и "ширине" в миллиметрах? 3) Когда зрачок в самом нижнем положении, сколько миллиметров до плоскости ластохвоста винтовки? 4) Какой диаметр регулировочных винтов и какой шаг резьбы?
1. 34x40 мм 2.
37 по высоте (от ласты до упора в рамку сверху) и 16 по ширине (от
рамки с одной стороны до винта вертикальных поправок - с другой) 3.
от рамки в которой смонтирован зрачок и механизм горизонтальных поправок
до ласты - 0, она как раз ложится на ласту. от нижнего края зрачка до
ласты при этом - мм 6-7 4. винты М4
Рикки 11-11-2011 23:17
quote: самому хочется сделать.
Успехов!
Gunsmith51 13-11-2011 01:02
Регулировочные
винты лучше закладывать МЗ, у них шаг 0,5 или искать комплект М4х0,5, у
меня есть только плашка. Чем мельче шаг, тем точнее настройка.
AnSm 13-11-2011 03:11
Я ориентировался на
"фирменный" прицел. В нем как выше указано, стоят М4. Стрелять из
ИЖ-61(не рср!) которая выдает 190 мысов, я думаю дальше 30ти метров не
имеет смысла. Думаю точности поправок должно хватить. А скомпенсировать
крупный шаг винта можно увеличив количество "кликов" на оборот, на
барабанчиках поправок. Судя по фото, там примерно 10 кликов на оборот.
