quote: А скомпенсировать крупный шаг винта можно увеличив количество "кликов" на оборот, на барабанчиках поправок.
+1 там действительно хоть М2 поставь - регулировки все равно дискретные, по кликам
quote: Судя по фото, там примерно 10 кликов на оборот.
18 кликов каждое углубление посередине между рисками шкалы на барабане
AnSm 13-11-2011 11:47
При шаге резьбы М4
равной 0.7 мм и 18 кликах на оборот и расстоянии от мушки до зрачка
диоптра 500 мм, на дистанции 25 метров один клик это смещение СТП
примерно 2 миллиметра. Думаю этого более чем достаточно!
ober 13-11-2011 14:09
1.944мм
AnSm 13-11-2011 15:39
Совершенно верно. 2мм это округлил.
Kachan 15-11-2011 20:13
как продвигается ?
AnSm 16-11-2011 06:24
"Чертежики" почти
нарисовал. Сегодня после работы планирую их закончить. Потом надо найти
материал. Хочу сделать из дюраля. Нет фрезы для прорези ластохвоста. Или
буду сам делать или каким то другим способом. На следующей неделе вроде
как обещали выделенку в дом провести, будет нормальный инет. Тогда
чертежики и выложу. Покритикуете. А то через МТС инет дюже тугой. 64
килобита это жесть однако.
Kachan 16-11-2011 11:26
quote: Тогда чертежики и выложу. Покритикуете
ждем!
Пал/Бор 16-11-2011 11:59
quote:Originally posted by AnSm: "Чертежики" почти нарисовал.
Отмечусь.Интересно.
ober 16-11-2011 20:12

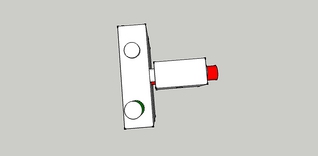

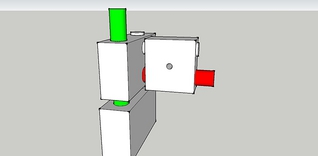

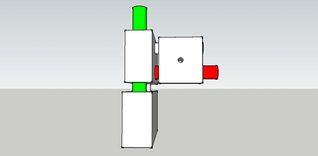

а вот так еще можно
Kachan 16-11-2011 20:46
quote:Originally posted by ober: а вот так еще можно
так-то проще можно и еще проще но AnSm, как я понял, не ищет легких путей и хочет не просто диоптр, а копию именно ураловского
Для AnSm может чего пригодится:
моя любимая сцылка
Пал/Бор 17-11-2011 14:44
quote:Originally posted by Kachan: моя любимая сцылка
Судя по сцылкам и бужуинии есть рукастые любители пневмы.
AnSm 17-11-2011 20:01

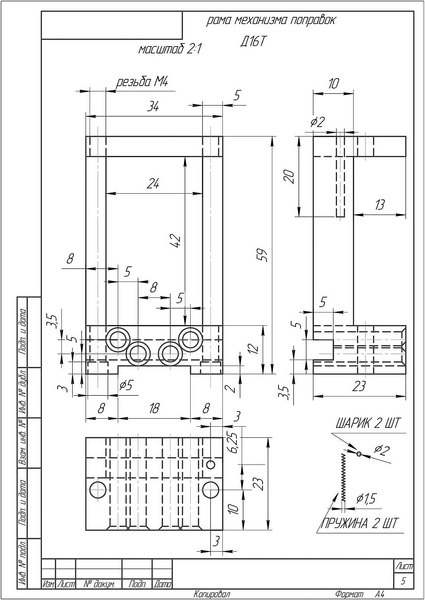

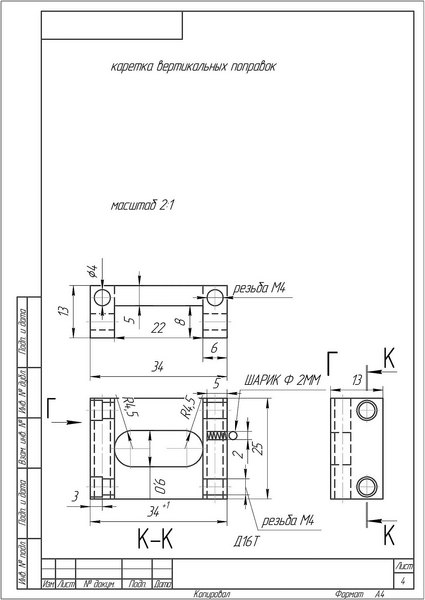

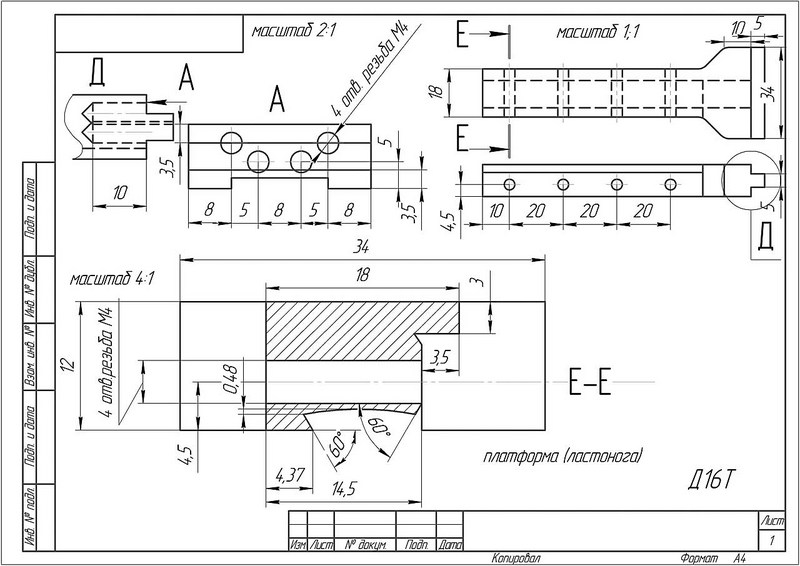

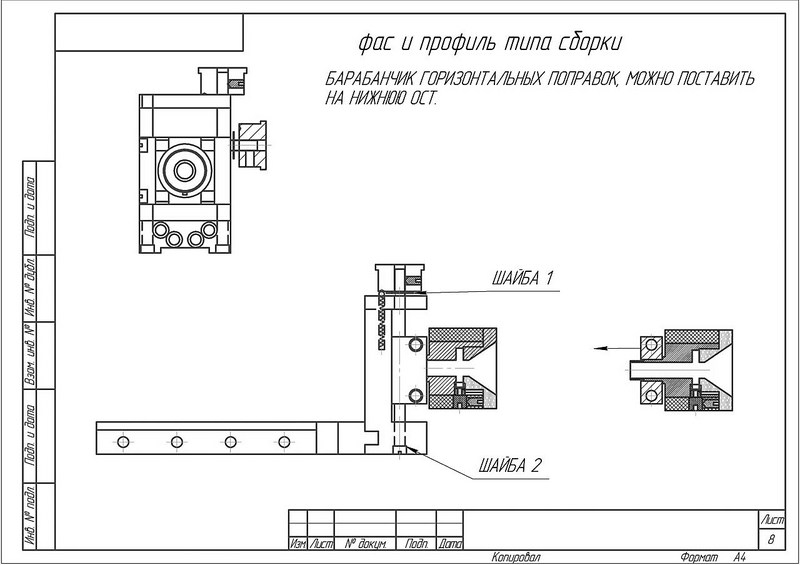

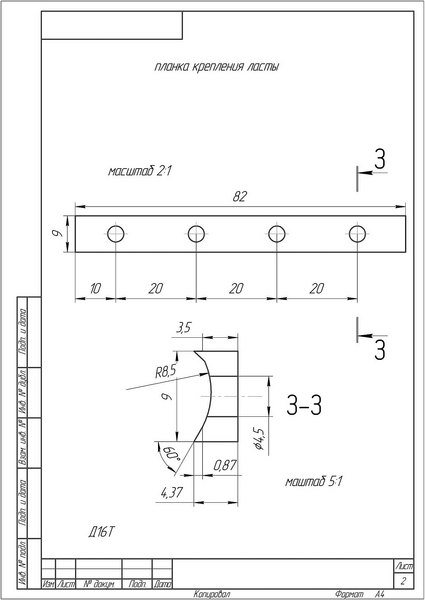

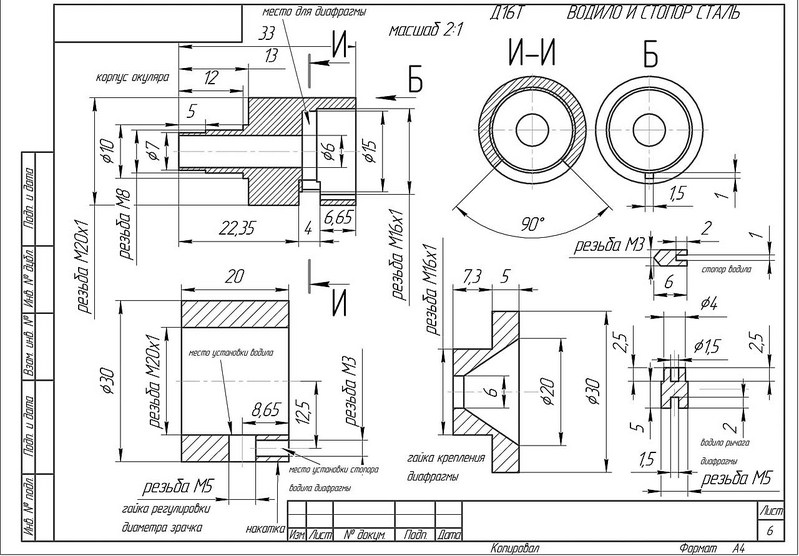

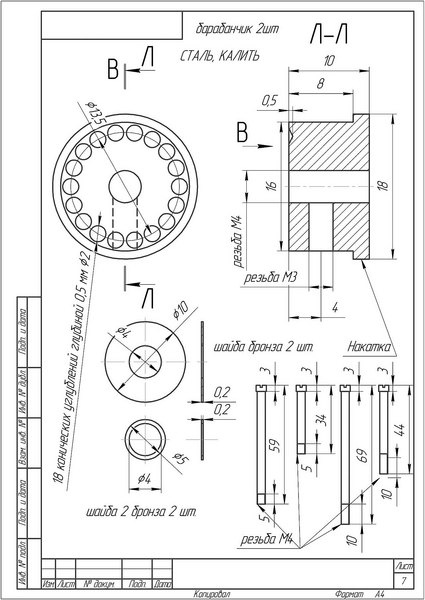

Ну вот выкладываю картинки. За отсутствие ГОСТА в черчении, прошу валенками не бить. Как сумел.
В
металле пока не начинал. Есть сомнения по поводу люфтов. Выбрать люфт
винтов поправки можно установив пружинную шайбу под барабанчик поправки.
А вот люфт кареток на винтах посложнее. Пока думаю.
Kachan 17-11-2011 20:20
quote: Ну вот выкладываю картинки
ого, серьезно - в чем-то даже сложнее родного 1. я бы на ласте предусмотрел пару дырок с резьбой - для стопоров 2. каретки ездят на 2 винтах, без штифтов? не туговато будет? в оригинале 2 штифта и винт - не знаю, принципиально ли, возможно так меньше вероятность перекоса 3. система с пружинной шайбой - имхо проще, чем с шариками и пружинками, и люфтов меньше 4.
оригинальные барабанчики составные из 2 частей - часть со шкалой (с
низу на ней стопорные риски), а на ней на сверху 2 винтиках закреплена
часть с насечкой. хотя, можно и так
ober 17-11-2011 20:27
а высота над осью ствола какая? соответствует штатному намушнику?
AnSm 17-11-2011 21:21
quote: я бы на ласте предусмотрел пару дырок с резьбой - для стопоров
Отличный совет! Обязательно сделаю.
quote: каретки ездят на 2 винтах, без штифтов? не туговато будет?
Боюсь что слабовато наоборот будет. Один винт, второй штифт. Думаю как убрать в этих местах люфт.
quote: система с пружинной шайбой - имхо проще, чем с шариками и пружинками
Мне проще сделать с шариком. А вот материал на пружинную шайбу буду искать.
quote: а высота над осью ствола какая? соответствует штатному намушнику?
Штатную
мушку профукал давно. Буду делать новую. Но с ней проблем в
изготовлении для себя не вижу. А по высоте старался нарисовать как можно
ниже. Вверх поправок думаю хватит с избытком.
Kachan 17-11-2011 21:56
quote:Originally posted by AnSm: Боюсь что слабовато наоборот будет. Один винт, второй штифт. Думаю как убрать в этих местах люфт.
просто винты, как несущие элементы - не клинанет ли?
quote: Мне проще сделать с шариком. А вот материал на пружинную шайбу буду искать.
шайбы, наверное, можно и готовые найти, вот только с пипкой - врядли наверное и правда с шариками в итоге проще будет
AnSm 17-11-2011 22:30
quote: не клинанет ли?
Трущаяся
пара: каретки Д16Т,винты и штифты сталь. Плюс смазка. Клинить не
должно. Винты буду подкаливать. Барабанчики тоже подкалю, чтобы шарик не
разбивал фиксирующие отверстия. Готовые шайбы мне проблематично найти.
Материал на шайбы попробую поискать. В электроаппаратуре бывает
пружинная латунь.
AnSm 18-11-2011 18:51
Нашел материал на шайбочки. Полоса миллиметров шириной 20, 0,8 толщина сталь 65Г. Уже каленая.
AnSm 20-11-2011 17:09
Ну вот начал с самого легкого. Внешний вид потом. Накатки пока нет.
AnSm 24-11-2011 16:39
Ура!!! Мечта идиота сбылась! Провели нормальный инет! за 500р 2 мегабита вместо за 500р 64 килобита от мегафона!
