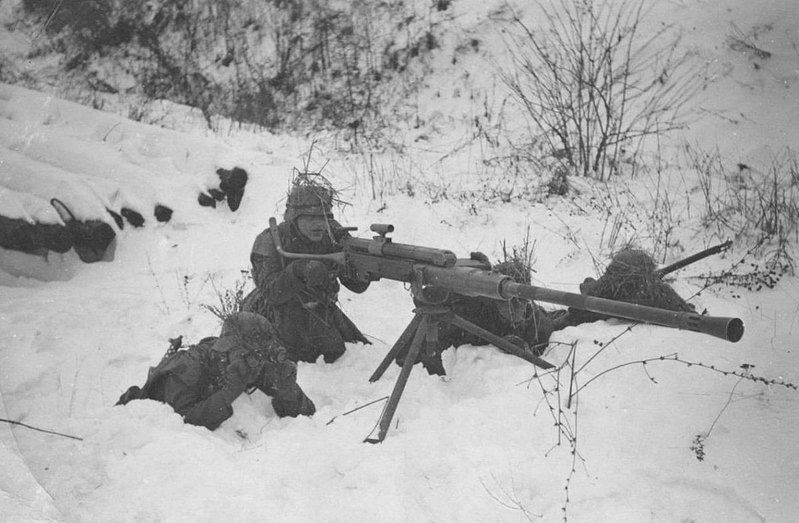

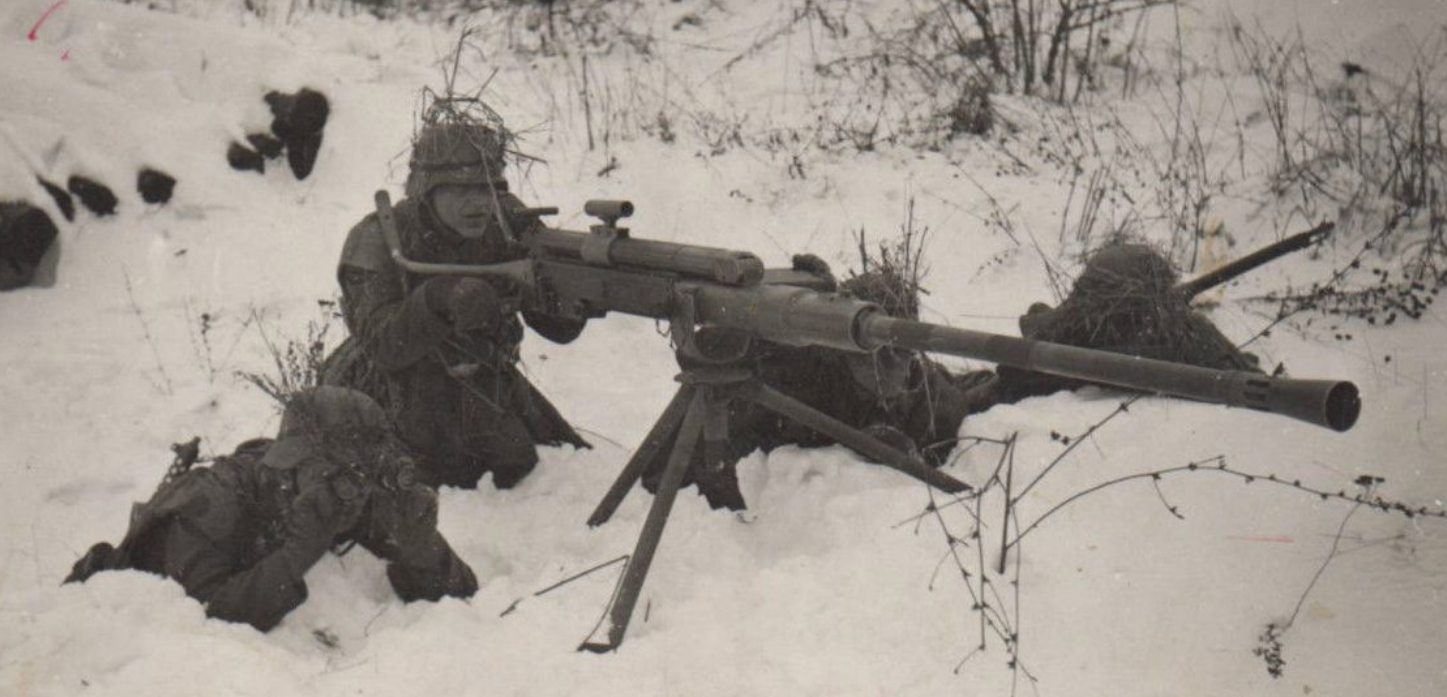

А у бойца справа , точно не уверен, но на M39 Rifle похоже.

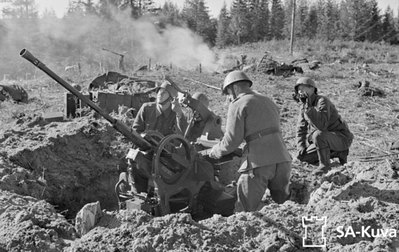

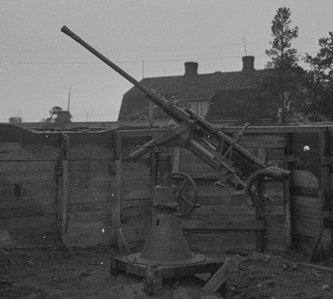

Инет в один голос заявляет, что это финны.

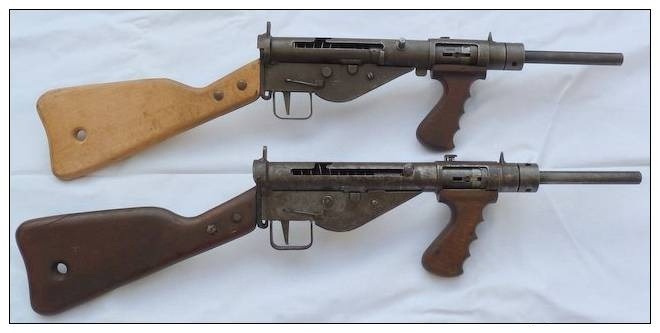

Система автоматики, конструкция основных частей и схема работы ударно-спускового механизма pistolet-mitrailleur R5 и STEN MK2 идентичны. Взаимозаменяемость деталей теоретически возможна ввиду значительных допусков размеров, но на практике взаимозаменяемы были только не основные части: например, на ремонтных pistolet-mitrailleur R5 встречаются установленные от STEN MK2 корпуса приемника магазина.

• Ствол pistolet-mitrailleur R5 на 60 мм длиннее ствола STEN Mk2, данных о количестве нарезов в канале ствола французского пистолета-пулемета не найдено, стволы пистолетов-пулеметов STEN Mk2 имели 2 или 6 правосторонних нарезов.

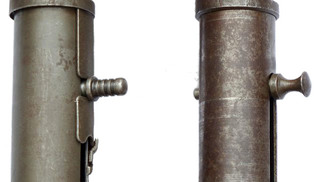

• Кожух ствола на французском STEN настолько короче кожуха ствола оригинального STEN, что служит, по сути, только гайкой ствола; замыкатели кожуха ствола несколько отличаются формой пластины:


• Узел ударно-спускового механизма с крышкой в целом повторяют данный узел STEN Mk2, отличаясь разве что качеством сварных швов и - незначительно- формой спускового крючка:

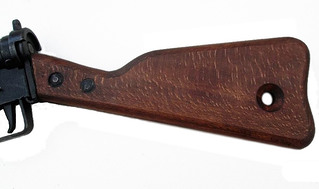

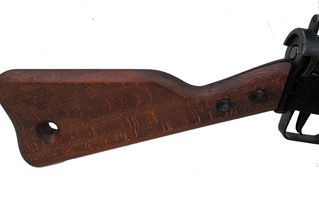

• Приклад pistolet-mitrailleur R5 полностью оригинален, но замыкатель ствольной коробки аналогичен STEN. Приклады изготавливались, преимущественно, из древесины березы и бука (на фото):

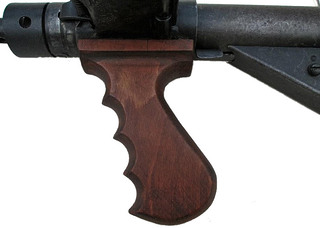

• Передняя рукоятка удержания PM R5 также полностью оригинальна, монтируется на корпусе приемника магазина:

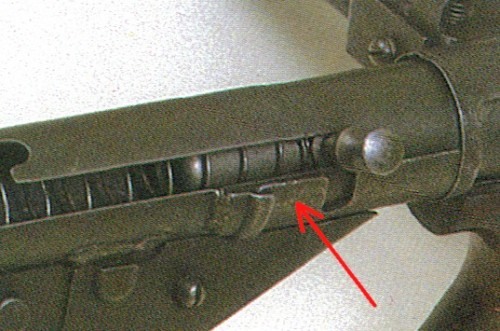

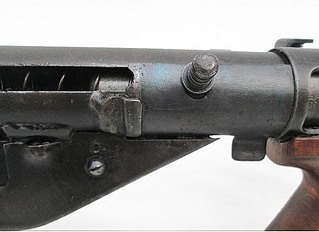

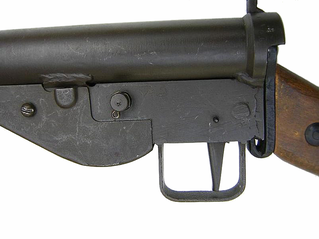

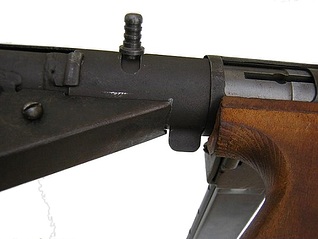

• Полностью оригинальным узлом французского STEN, безусловно, является поворотный предохранитель за приемником магазина:


• Претензии к надежности действия подобного предохранителя возникли, по всей видимости, сразу. Поэтому параллельно выпускались пистолеты-пулеметы с той же системой предохранения, что и на STEN Mk2 позднего выпуска, позволяющей запирать затвор в переднем положении, утопив рукоятку перезаряжения до ее фиксации в отверстии ствольной коробки:

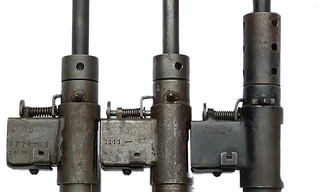

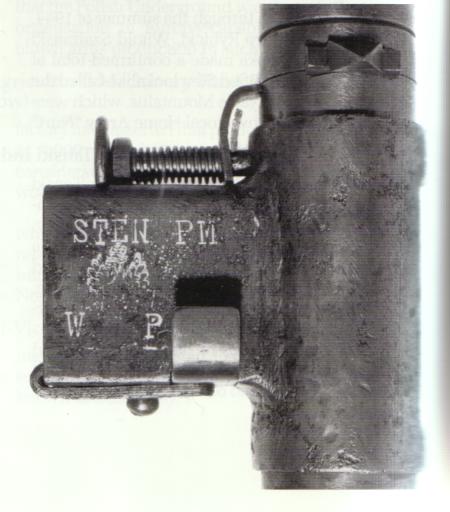

• Маркировка на приемнике магазина включает код региона R5, ниже серийный номер, в данном случае "4101", и через тире месяц изготовления или сборки из ранее произведенных деталей, в данном случае "03"-март:


• Магазины британского и французского пистолетов-пулеметов взаимозаменяемы. Магазины французского производства можно идентифицировать по перфорации: 4 отверстия на левой стенке, и 2 отверстия в передней стенке магазина. Версия о том, что магазины для PM R5 изготавливались на металлообрабатывающем предприятии Dallet в Брив-ла-Гайард весьма правдоподобна, достаточно сравнить магазины PM R5 и магазины к пистолету-пулемету MAT-49, позднее выпускавшиеся на этом предприятии:

  слева направо: магазин STEN, магазин PM R5, магазины MAT-49.

• Принадлежности pistolet-mitrailleur R5 заимствовались от имевшегося на руках оружия.

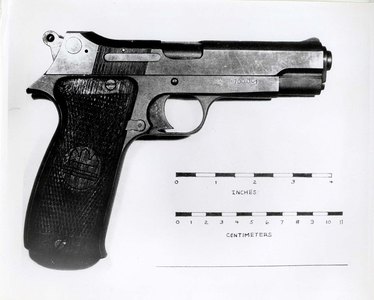

Калибр: .38 ACP (.38 Auto) / 9×23SR (Pavlov выложил в соседней теме, воспользуюсь его сканами)

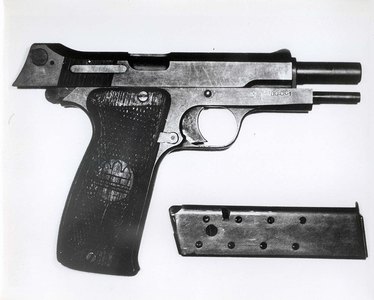

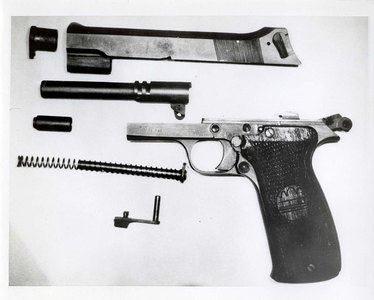

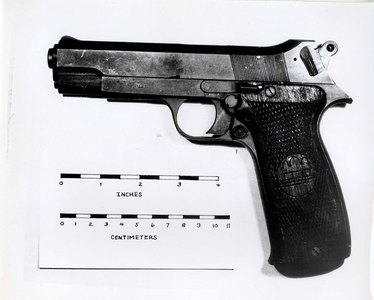

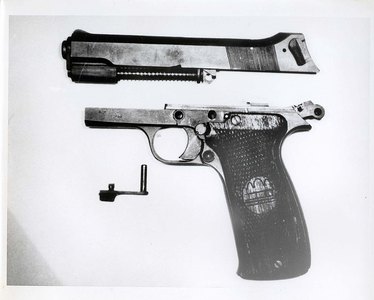

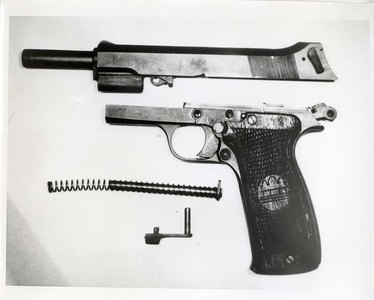

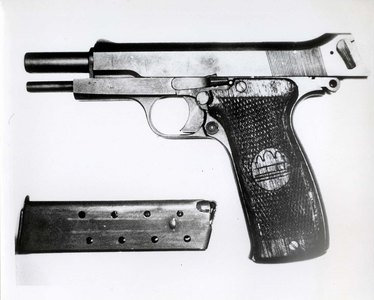

Приемы обращения аналогичны приемам обращения с оригинальным французским пистолетом.
Камбоджийский пистолет оснащен предохранителем магазина: курок не может быть спущен при извлеченном магазине.
Ствол пистолета по качеству наружной обработки сопоставим со стволом .45 Colt M1911A1. Прочие детали, включая затвор и рамку, имеют следы режущего инструмента. Пистолет фосфатирован. Покрытие пистолета, в целом, хорошее.

1. Блэкшоу, Энтони Чарльз, Родезия (BLACKSHAW ANTHONY CHARLES);

2. Бичэм, Стюарт Мелвин, Родезия (BEECHAM STEWART MELVYN);

3. Холланд, Андре Созерн, Родезия (HOLLAND ANDRE SOTHERN), в поздних патентах уже не упоминается.


Опытный образец PMX90 был готов в октябре 1985 г., производился пистолет мелкой серией ориентировочно с конца 80х до 1991-93 гг., производством пистолета занималась компания Varan manufacturing company. Пистолет использовался регулярными вооруженными формированиями ЮАР до начала 1990х. В настоящее время эпизодически появляется на вторичном рынке региона.

Далее- описывается пистолета, каким он был задуман авторами. В реальности всё получилось несколько иначе, но об этом позже.

Принцип действия автоматики пистолета - отдача с коротким ходом ствола, запирание и отпирание канала ствола происходит при смещении ствола в вертикальной плоскости, узел запирания идентичен узлу запирания британских пистолетов Webley&Scott калибров .455 и .38ACP.
Пистолет запатентованной конструкции состит из трех основных узлов: рамки, ствола, и затвора, рамка и затвор включают нескольких модулей. Рамка и кожух затвора спроектированы изготовляемыми из стального листа с последущей сборкой на вкладышах разъемными соединениями.

В состав рамки пистолета входят модули ударно-спускового механизма и пластины запирания с косолинейными направляющими для снижения ствола.

Узел затвора состоит из гнутого из стального листа кожуха с передним вкладышем и вкладышем собственно затвора. Запирание сцеплением боевого упора на верхней грани патронника с окном для выброса гильз и расположение окна на кожухе затвора аналогичны тем же британским пистолетам.
В сравнении с пистолетом Webley&Scott Mark I 1912 калибра .455:

Ударно-спусковой механизм одинарного действия конструктивно повторяет УСМ пистолета Browning Hi Power.
Имеется автоматический предохранитель, препятствующий производству выстрела при извлеченном магазине.

Магазин коробчатый двухрядный с выходом на подачу в один ряд. За исключением пружины подавателя магазин полностью изготовлен из пластика.

Спроектированные ТТХ пистолета:
калибр: 9 mm Parabellum
длина общая: 202 мм
длина ствола: 120 мм
масса оружия: 1,02 кг
емкость магазина: 15 патронов
начальная скорость пули: 317-457 м/с в зависимости от типа боеприпаса.

This invention relates to an improved hand gun.
At present a hand-gun such as a pistol has three main parts; a receiver, barrel and slide. The receiver is fitted with guides in which the slide runs. The handle of the receiver is hollow to permit insertion of a box magazine which is locked by a magazine catch. Each main part is a single unit so that if any component of that unit is faulty or damaged then the whole gun has to be replaced.

According to the present invention there is provided a hand gun comprising a main frame, and a barrel assembly, the main frame being constructed from a plurality of releasably interconnected parts. Preferably the hand gun is a mechanically locked recoil operated pistol having a slide movable relative to the main frame, the barrel assembly and slide being locked together by cooperating-cams on the barrel assembly and the main frame which force the barrel assembly into engagement with the slide on return to its position of rest. The cooperating locking cams may constitute 50% of the overall inside area of the frame. It is also preferred to provide an applied \, ambidextrous safety catch mechanism which completely locks the hammer in the forward fixed position or the fully cocked position, whilst also locking the slide movement.

Preferably the whole pistol is constructed on a replaceable unit system: for example in the preferred arrangement the slide contains a separate breech block which, although locked to the slide, can be removed from the slide casing. Also the front bushing and recoil buffer is completely removeable and replaceable as is the hammer housing incorporating the sear and ejector.

The trigger mechanism is a removeable and replaceable unit as are trigger guard and cover plate: this is particulary useful since the trigger guard is susceptible to breakage and, if non is replaceable, the gun is unsafe and thus non-usable.

The grip profile designed for comfort and fast accurate shooting may be a one piece al I steel wrap around design and for stabi I ity the sl ide runners preferably extend the complete length of the frame.

In the design of the preferred embodiment of pistol every effort has been made to ensure that modern methods of production can be utilized. This has therefore meant moving away from the traditional weapon design and manufacturing processes which are allied to costly investment castings and special purpose machines. The preferred pistol has been designed on unit fabrication lines utilizing high grade steel and exact tolerance pressings wherever possible.

These design features, whilst facilitating a high quality in the finished gun, also ensure that tolerances are maintained and replaceable parts available on an inter-changeable basis.

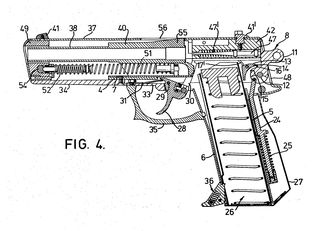

In figure 1 a pistol has a frame 1 which, rather than being a conventional casting, is constructed from a plurality of interlocking fabricated plates namely left side plate 2, right side plate 3, floor plate 4, rear plate 5 and front plate 6. Once interlocked a locking cam plate 7 is received between the slide plates 2 and 3, and a hammer housing 8 is positioned at the rear of the frame. The hammer housing 8 includes a sear plate 9 and an ejector plate 10.

Referring now to figure 2 the hammer housing 8 receives, hammer 11 which is pivotally mounted on axis 12, a rotatably mounted sear 13 having a working arm 14 engageable with full and half-cock positions 15 and 16 of the hammer, a coiI sear spring 17 normally biassing the sear 13 against the hammer, and a cam 17', and an ambidextrous safety catch mechanism 18. Safety catch mechanism 18 has left and right safety catches 19 and 20 on a rotatable safety lock 21 the block 22 of which is engageable with a matching cam 23 on the hammer strut 24 whether the hammer is fully forward or fully cocked. The hammer strut 24 is pivoted on the hammer 11 and is operative to load the main spring 25 on cocking of the hammer.

The handle portion 26 of the frame is covered by a removable grip 27 and in use houses a conventional magazine assembly not shown.

Forward of the handle in figure 2 is the trigger assembly which comprises trigger 28 pivoted at 29 and having a pawl 30. A spring trigger 31 biasses the trigger into its rest position on release and a spring 32 biasses the pawl 30. The trigger 28 is pivoted on block trigger mechanism 33 secured to the frame 1. The trigger assembly is completed by a lower frame cover plate 34 and a trigger guard 35. At the bottom of the handle 26 a spring magazine catch 36 is provided for release of the magazine for reloading.

Figure 3 illustrates the-slide assembly 37 and barrel 38. The barrel 38 has cam surfaces 39 on block 40 which cooperate in the locking cam plate 7 of the frame 1. The slide 37 has a forward sight 41 and a backsight 41' and releasably receives a breech block 42 by means of side lock plates 43. The breech block 42 has pivoted there on a disconnector 44 and also includes extractor 45 and extractor spring 46. Passing through the breech block is the firing pin 47 and spring 47' of the flying type ie the pin is shorter than breech to prevent unintentional firing.

The slide (37) is movable on runners on the frame formed by the floor plate 4 and hammer housing 8 and has-an opening 48 for the hammer at its rear end and a front bushing block 49 at its front. Bushing block 49 supports the muzzle end of the barrel 38 and has a pin 50 for retaining a recoil spring 51. The bushing block 49 als includes buffers and springs 52 and is locked to the slide by locking bar 53 and pin locking block 54.

I n order to lock the slide to the barrel assembly a wedge cam locking surface 55 on the barrel block 40 is engageable with an opening 56 in the slide 37 as will be explained in more-detail below.

In use, in order to load the pistol, the magazine catch 36 is pressed which ejects the magazine (not shown). Cartridges are then pressed into the magazine and the magazine reinserted into the handle of the pistol. The slide 37 is then grasped and pulled.back as far as it will go, in this position the recoil spring 51 is compressed, the hammer 11 cocked loading main spring 25 and the breech block 42 has been withdrawn permitting the magazine spring (not shown) to push the top cartridge in line with the breech block. The slide is then released, the recoil spring 51 driving it forward and feeding the cartridge into barrel block 40 and the movement of the breech block 42 causing the barrel block 40 to engage with the slide due to the inclined slope of cooperating cams 39 and 7.

With a live round in the chamber and the hammer 11 fully cocked, pressure on the trigger 28 causes the trigger to rotate forcing the pawl 30 upward and causing the working face of the pawl to contact the inclined forward face of the disconnector 44.

The disconnector 44 is rotated on its axis, the rear end contacts the cam 17' of the sear 13, rotating the sear 13 and compressing its spring 17.

The working arm 14 of the sear 13 moves from its contact with the ful I cock position 15 .of the hammer 11. The hammer 11 now released, flies forward under the influence of the compressed main spring 25 and strikes the firing pin 47. The firing pin 47 flies forward, its inertia causing it to strike the cartridge cap, and then is pulled back into the breech block 42 by its compressed coil spring 47<1>.

The recoil action takes place as the bullet leaves the barrel 38. The slide 37, barrel 38 and mono block 40, locked together as explained above move toward the rear, the inclined camming ramps 39 on the mono block 40 working against the inclined locking ramps 7 in the frame to force the mono block 40 and barrel 38 downward and backwards unti the bottom of the mono block contacts the floor plate of the locking cams 7 and arrests it.

The slide 37 continues rearward, the extractor 45 gripping the cannelure of the spent cartridge case and pulling it from the breech holding on the face of the breech block until the face of the ejector strikes the base of the cartridge and forces it upward and out of the pistol. In its rearward movement, the sl ide forees the hammer 11 rearward compressing its main spring 25. It also compresses the recoil spring 51.

The rearward movement of the slide 37 is arrested by the buffers 52 on the front bushing block 49 contacting the forward area of the frame. The disconnector now free from the influence of the pawl 30 allows the sear 13 to reassert itself through the medium of the compressed sear spring 17, the working arm 14 of the sear is now ready to engage the full cock position 15 of the hammer 11 and hold it in the fully cocked position.

The compressed recoil spriring now forces the sl ide 37 forward, the breech block 42 contacting the next cartridge in the magazine which has been pushed upwardly by the magazine spring and forces the cartridge into the breech. The breech block 42 now forces against the back face of the mono barrel block 40 forcing the mono barrel block 40 and barrel 37 forward and upward through the influence of the inclined locking ramps 39 and 7 until the top locking surface 55 of the block 40 locks into the opening 56 in the slide. The breech is thus locked and sealed.

During this forward movement the forward inclined face of the disconnector 44 strikes the rear upper surface of the pawl 30 rotating the pawl forward and compressing the pawl spring 32.

The trigger-28, which has remained pressed during this complete cycle, has now to be released before another shot can be fired.

On releasing the trigger 28 the spring trigger 31 reasserts itself rotating the trigger down on its axis, the pawl 30 being engaged to the rear of the trigger is pulled downward out of engagement with the front face of the disconnector 44.

The spring pawl 32 now reasserts itself forcing the pawl 30 rearward, ready to engage the disconnector 44 when the trigger 28 is next pressed.

As a safety feature the trigger 28 is rendered inoperative when the magazine is removed. This is achieved by the overall rearward movement of the pawls -rotation through the medium of its spring being determined by the front face of the magazine. When the magazine is removed the pawl 30 is able to rotate well to the rear into an inoperative position.

As explained above the applied safety is ambidextrous with a sol id cam block locking onto a matching cam on the hammer strut, the left and right safety catches 19 and 20 have protrusions which engage in the recesses in the slide 37 when the catches are in the safe position.

quote:

---

Изначально написано Kosta_g:
Пистолет использовался регулярными вооруженными формированиями ЮАР до начала 1990х.

---

Щё то сомнительно, что он вообще ими использовался.

quote:

---

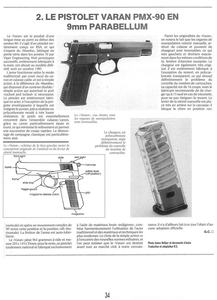

Varan PMX90: volkspistole из ЮАР

---

quote:

---

Originally posted by NORDBADGER:

Щё то сомнительно, что он вообще ими использовался.

---

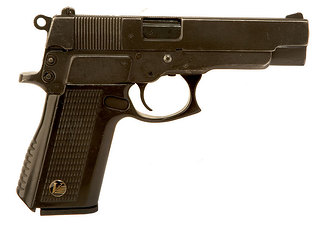

ТТХ пистолета:
калибр: 9 mm Parabellum
габариты: 205х143х35 мм
длина ствола: 120 мм
масса оружия без патронов: 964 г
емкость магазина: 15 патронов.

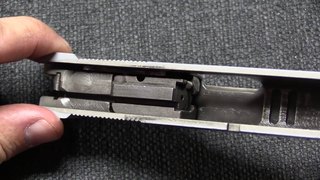

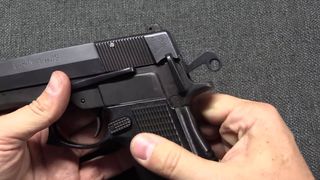

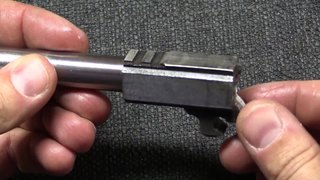

В реальном мире при сохранении принципа работы автоматики узел запирания пистолета PMX90 выполнен по типу узла запирания Browning HiPower:

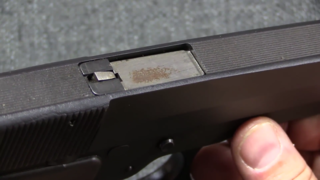

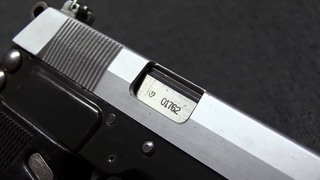

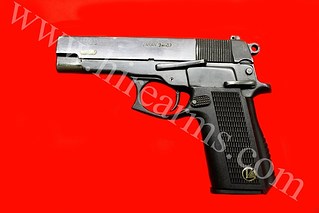

Затвор пистолета фрезерован из литой заготовки, качество обработки- от хорошего до среднего и ниже, присутствуют следы литья и режущего инструмента. На пистолетах раннего выпуска окно для выброса стреляных гильз прорезано в верхней грани затвора, впоследствии окно для выброса гильз выполнялось на боковой грани затвора справа, боковая грань скошена:

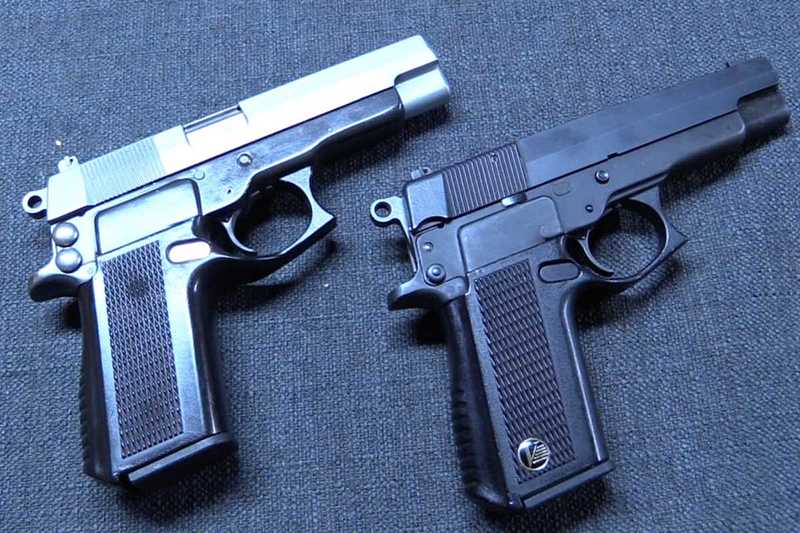

Существует также переходной тип пистолета с прямоугольным в сечении затвором с окном для выброса на правой грани, а также с медальонами на рукоятке:

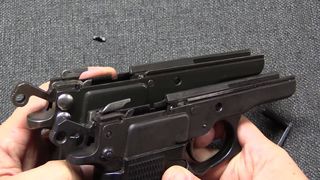

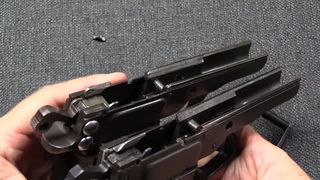

Рамка пистолета выполнена штамповкой из стального листа, пластиковая рукоять отлита заодно со спусковой скобой, на пистолетах раннего выпуска внизу рукояти справа и слева имеются медальоны. Рамки раннего (справа) и позднего (слева) типов пистолета заметно различаются расположением отражателя, а также наличием / отсутствием дополнительного выреза под затворную задержку на рамке справа:

На пистолетах позднего типа установлены развитые заглушки осей курка и флажка предохранителя.

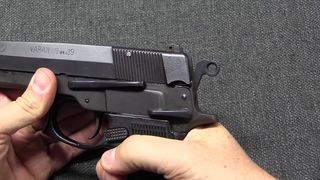

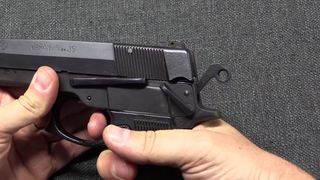

На пистолетах раннего типа органы управления могут быть переставлены на правую сторону при неполной разборке оружия, зацепы для зуба затворной задержки выполнены как на правой, так и на левой боковых гранях затвора. Органы управления пистолетом традиционные: затворная задержка, флажок предохранителя (вертикальное положение- предохранение, горизонтальное положение- огонь, при установке флажка в промежуточное положение возможен безопасный спуск курка):

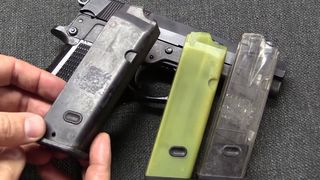

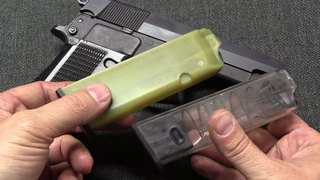

Первоначально корпус магазин пистолета изготавливался из поликарбоната, деградировавшего со временем: корпус мутнел, а губки магазина покрывались микротрещинами. На завершающем этапе производства магазины для PMX-90 изготавливались из полиамида. Полиамидные магазины оказались удачнее магазинов из поликарбоната, однако хорошей механической прочности с новым пластиком достичь так и не удалось: магазины всегда были слабым местом пистолета.

Касательно применения пистолета- попадалось в сети резюме южноафриканца, где в разделе "служба в армии и навыки работы с оружием" указаны автоматическая винтовка R4 и пистолет PMX-90, период службы-самое начало 90х.

quote:

---

Изначально написано Kosta_g:
Установив метатель боец, упершись о приклад, производит двумя руками натяжение пружины, для чего тянет на себя каретку за ее две ручки.

---

А разве там не откатом ударника сжимало боевую пружину? Всё же реже взводить, только для первого выстрела или при осечке.

quote:

---

Изначально написано Kosta_g:
А разве там не откатом ударника сжимало боевую пружину? Всё же реже взводить, только для первого выстрела или при осечке.

---

Да. Но разговор же был про возможность.

quote:

---

Изначально написано NORDBADGER:

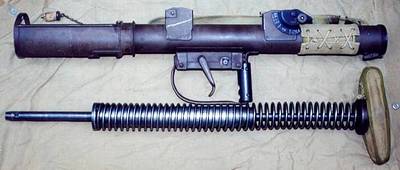

А у PIAT какая была пружина?

---

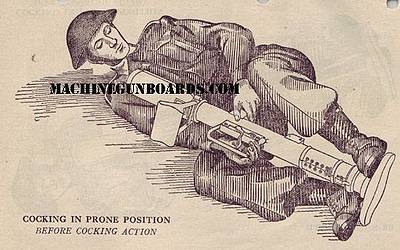

Данных не нашёл, но судя по фото, примерно такая же. Однако, у PIAT боец взводит пружину усилием мышц ног и спины, а у Дугиля предлагается это делать руками.

quote:

---

Изначально написано Ланцепок:
Данных не нашёл, но судя по фото, примерно такая же. Однако, у PIAT боец взводит пружину усилием мышц ног и спины, а у Дугиля предлагается это делать руками.

---

Данных тоже не знаю, но усилие вроде 90 кг надо было. А товарищ Дугиль может лемех у плуга вручную загибал или становую килограмм 300 делал.

Итого жесткость пружины 8,93 Н/мм.
