Вспомогательная граната, введена в обращение в 1944 г., предназначена для приобретения и закрепление у личного состава навыков обращения с гранатами без применения штатных ручных гранат в процессе обучения. В чрезвычайной ситуации Behelfshandgranate используется так же, как штатная ручная граната, взрыв имеет фугасный эффект, осколочного действия Behelfshandgranate Holz не имеет.

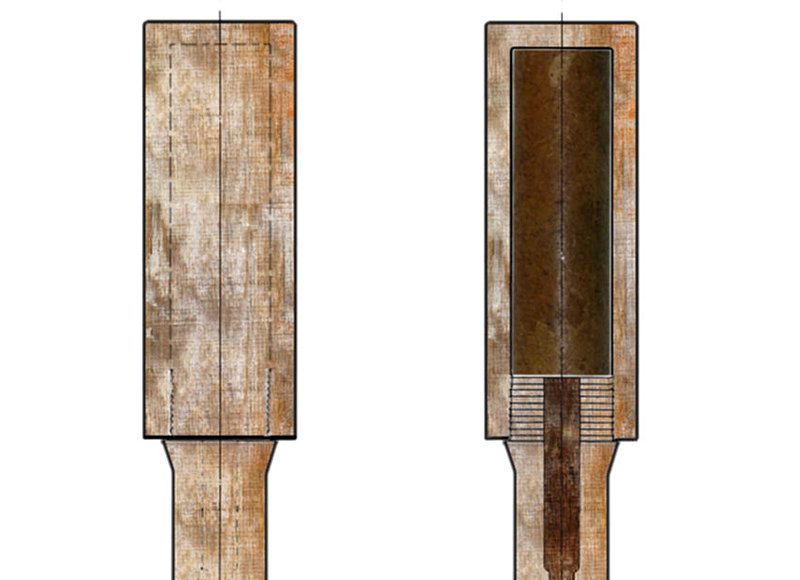

Примерный вид и разрез неокрашенной гранаты Behelfshandgranate Holz (детали запала не показаны).

Стакан и рукоять гранаты изготавливаются из дерева твердых пород. Диаметр стакана 48 мм, толщина стенок стакана 8 мм, по оси рукояти просверлено отверстие разных диаметров для размещения деталей запала. Соединение стакана и рукоятки резьбовое. В качестве разрывного заряда используется заряд для буровзрывных работ Bohrpatrpone 28 (100 г шашка TNT или мелинита, обернутая вощеной бумагой). При использовании в учебных целях граната снаряжается 1/2 шашки, свободное место в стакане набивается бумагой. Вытяжной диск терочного запала размещен в нижнем торце рукояти и закрыт пружинным стальным колпачком. Гранаты пакуются по 14 шт. в деревянные ящики, в транспортном положении гранаты оснащены зарядом ВВ и огнепроводным шнуром-замедлителем, запалы и капсюли-детонаторы упакованы в отдельные контейнеры внутри ящика.

Технические характеристики Behelfshandgranate Holz:
Общая длина...393 мм.
Длина стакана...143 мм.
Диаметр стакана...48 мм.
Длина рукояти...250 мм.
Диаметр рукояти...30 мм.
Масса гранаты без заряда...290 г.
Масса разрывного заряда...100 (50 г).
Как "наступательная" граната описана в американском армейском руководстве TECHNICAL MANUAL TM-E 30-451 HANDBOOK ON GERMAN MILITARY FORCES WAR DEPARTMENT  15 MARCH 1945, так что, по всей видимости, Behelfshandgranate Holz нашла применение не только в учебных целях.

Журнал "WAFFEN REVUE" , # 43 , 4 Quartal 1981:

Deutsche scharfe Behelfshandgranate
Vorbemerkung Ab 1944. als sich der Mangel an Rohstoffen und Arbeitskräften immer mehr bemerkbar machten und der Ausfall an Produktionsstunden durch die immer häufigeren Fliegeran-griffe katastrophale Formen angenommen hatte. wurden Improvisationen In die Wege geleitet, die teils sehr sinnreich waren, zum Teil aber heute völlig unverständlich sind. So leuchtet z. B. überhaupt nicht ein, welche Vorteile die nachstehend beschriebene Behelfshandgranate mit sich gebracht hat. Die Einsparung an Eisen für den Blechtopf, der nun durch einen aus Holz ersetzt wurde, kann doch unmöglich so groß gewesen sein, daß es sich gelohnt hat, neue Maschinen für die Herstellung zu schaffen und obendrein die Munitionsanstalten mit diesen Arbeiten zu belasten. Wenn man aber an Sprengstoff hätte sparen wollen, dann hätte eine kleinere Ladung im Handgranaten-Topf ja auch Erfolge gebracht. Eigenartigerweise ist die Anweisung für diese Behelfshandgranate nur für die Luftwatte ergangen. Im 'Luftwaffen-Verordnungsblatt" vom 7. Juni 1944 lesen wir wie folgt:
354. Scharfe Behelfshandgranate

1.Zweck DH Behelfshandgranate dient zur Festigung der Ausbildung im Handgranatenwerfen und soll den Soldaten an den scharten Wurf gewöhnen. Die Luftgaukommandos sind hierdurch In der Lage, ihr Ausbildungsprogramm sicherzustellen, falls die für Übungs-zwecke freigegebenen scharfen Stielhgr. nicht ausreichen. Diese Maßnahme Ist bereits im Bereich einer Luftflotte mit Erfolg durchgeführt worden und wird seitens des O.K.L. Gen. Ou. ausdrücklich befürwortet.

2. Durchführung Die einzelnen Luttgaukommandos befehlen bei Bedarf selbständig die Herstellung der Behelfshgr. und beantragen bei Chef des Nachschubwesens die Zuweisung einer Mun. Anst., die gleichzeitig für die fachtechnische Laborierung und vorschriftsmäßige Auslieferung verantwortlich ist. Die erforderlichen Holzteile sind im Benehmen mit dem Bautechnischen Beschaffungs-amt In Auftrag zu geben.

3.Beschreibung Die Behelfshgr. ist in der äußeren Form der normalen Stielhgr. 24 angeglichen. Sie be-steht aus dem Topf und dem Stiel (beides aus Hartholz) mit der Sicherungskappe, letztere aus Stahlblech. Als Sprengladung ist eine Bohrpatrone 28 ( = 100 g Sprengstoff) in den Topf eingesetzt, die durch einen Zündschnuranzünder 39 A über ein Stück Zt. Zdschn. 30 und eine Sprengkapsel Nr. 8 mit einer Verzögerung von rd. 5 sec. zur Detonation gebracht wird. Der Zündschnuranzünder 39 A besteht aus der Klemm- und Verbindungshülse, dem Reibzündhütchen in Leichtmetallhülse und der Abreißschnur mit Kappe. Normalerweise genügt für Übungszwecke die Verwendung einer halben Bohrpatrone. Soll die Hgr. im Notfall auch als scharfe Hgr. Verwendung finden, so ist eine ganze Bohrpatrone zu verwenden; die Wirkung ist dann etwa die einer scharfen Hgr.

4. Anweisung für das Herstellen und Laborieren der Behelfshgr. In der Mun. Anst. Sicherheitsbestimmungen der L. Dv. 4605/1 beachten! Zt. Zdschn. 30 durch senkrechte Schnitte in Stücke von 5 cm zerschneiden. Von jedem neuen Ring vor dem Zerschneiden einige Brennproben entnehmen. Klemmhülse von Zündschnuranzünder abschrauben, Spitzen der Klemmhülse auhvei-ten und sie so auf Zt. Zdschn. 30 schieben, daß glatter Klemmhülsenrand 20 mm vom Zündschnurende entfernt ist; hierzu Lehre anfertigen. Spitzen der Klemmhülse m. Wür-gezange festdrücken. Zt. Zdschn. 30 vorsichtig bis zum Innenhütchen In die Spreng-kapsel Nr. 8 einführen; Anwürgen der Sprengkapsel mit der Würgezange. -14 so vorbe-reitete Sprengkapseln (= Sprengkapselzünder [5 sec]) in Holzkästchen verpacken. - Kappe vom Zündschnuranzünder abschrauben (Linksgewinde), Abreißschnur mit Kap-pe vom Zündschnuranzünder trennen durch Überstreifen der Schnur über die Kappe. Anbringen einer Abreißschnur von etwa 25 cm Länge am Zündschnuranzünder 39 A. Schnur durch die Bohrung des Stieles ziehen, dazu selbstgefertigten Drahthaken, etwa 300 mm lang, benutzen. Zündschnuranzünder 39 A samt Verbindungshülse in die Boh-rung am Gewindeteil des Stieles einsetzen. Durch Aufschrauben einer Klemmhülse prü-fen, ob Sitz des Zündschnuranzünders im Stiel gut ist, wobei der Klemmhülsenrand mit der Stirnfläche des Stiels abschneiden muß. Bis 2 mm ( = Anfang der geränderten Wulst der Klemmhülse) darf die Klemmhülse herausragen. - Prüf-Klemmhülse wieder entfer-nen. - Das durch den Stiel hindurchgeführte Schnurende mit der Schnur an der Kappe verbinden. Gesamtschnurlänge muß so lang sein, daß Zündschnuranzünder aus dem Stiel herausgenommen werden kann. Einlegen der Kappe des Zündschnuranzünders in die Bohrung des Stiels und Aufschieben der Sicherungskappe. Bohrpatrone 28 in Topf einsetzen. Abstand ob. Stirnfläche der Bohrpatr. bis ob. Rand des Topfes mit Tiefenlehre messen, dann Länge des Gewindes im Topf messen. Bei festgestellter Differenz Einlegen von Pappscheiben entsprechender Stärke auf den Bo-den des Topfes nach Herausnehmen der Bohrpatrone. Letztere dann erneut einsetzen und mit Papier festlegen. Topf mit Stiel zusammenschrauben. Festen Sitz der Bohr-patr. 28 durch leichtes Schütteln prüfen. Verpackung: 14 Behelfsgr. in 2 Lagern Patrk. 88. Festlegemittel Holzwolle. Jedem Patronk. 88 ein Holzkästchen mit 14 Sprengkapselzündern (5 sec.) beipacken. Mehrere Gebrauchsanweisungen (d. h. Abschriften von lfd. Nr. 6 und 7) sind beizule-gen. - Patrk. bezetteln mit: 14 Behelfshandgranaten, 14 Sprengkapselzünder (5 sec.), Tag der Fertigung: Dienststelle.

5. Lagern und Behandeln Die Bevorratung und der Verbrauch der Behelfshgr. Ist so zu steuern, daß eine längere Lagerung (über 54 Jahr) bei der Truppe vermieden wird. Treten Versager beim Werfen auf, die auf Überlagerung der Sprengkapselzünder schließen lassen. so sind 10% der vorhandenen Bestände zu untersuchen; bei Versagen über 50 % sind sämtliche Spreng-kapselzünder zum Austausch an Mun. Anst. zurückzugeben.

6. Fertigmachen der Behelfshgr. Die Behelfshgr. werden erst unmittelbar vor dem Wurf verausgabt und dazu vom Mun. Unteroffizier und dessen Helfern wie folgt fertiggemacht: Topf und Stiel auseinanderschrauben. Sprengkapselzünder (5 sec.) mit Klemmhülse In die Verbindungshülse des Zündschnuranzünders einschrauben. Topf mit Bohrpatrone wieder aufschrauben, wobei Sprengkapsel in die Bohrung der Bohrpatrone tritt. Beim Aufschrauben darf Sprengkapsel nicht geklemmt werden.

7. Gebrauch der Behelfshgr. Stiel der Behelfshgr. in Wurfhand. Sicherungskappe abnehmen, Abreißkappe heraus-gleiten lassen, zwischen zwei Finger nehmen und kräftig abziehen. Hgr. mit kurzem Schwung sofort werfen, dann Deckung nehmen.

Журнал "WAFFEN REVUE" приводит инструкцию по обращению с Behelfshandgranate Holz, выпущенную, как ни странно, только для Люфтваффе. Далее по бюллетеню "Luftwaffen-Verordnungsblatt" от 7 июня 1944 года:

1.назначение-см.выше

2.изготовление-штабы Люфтваффе, по согласованию с Отделом строительных закупок, самостоятельно заказывают комплектующие для Behelfshandgr. и самостоятельно размещают заказы на производство гранат

3.описание Behelfshandgranate Holz- внешний вид и габаритные размеры гранаты в целом соответствуют штатной Stielhgr. 24; состоит из стакана и рукоятки (обе детали- из лиственных пород дерева), соединение деталей резьбовое, свободный торец рукоятки закрыт стальным защитным колпачком. В стакан помещен цилиндрический заряд для буровзрывных работ Bohrpatrpone 28 (100 г шашка TNT или мелинита), используемый в качестве взрывного заряда; подрыв с задержкой ок. 5 сек. производится терочным запалом Zündschnuranzünder 39 с отрезком огнепроводного шнура Zt.Zdschn. 30 и капсюлем-детонатором Sprengkapsel Nr. 8. Запал Zündschnuranzünder 39 состоит из зажимной и соединительной втулок, терочного состава в легкой металлической втулке, и отрывного шнура с крышкой. Как правило, использование половины Bohrpatrpone 28 достаточно для практических целей. В чрезвычайной ситуации Behelfshandgranate используется так же, как штатная ручная граната, при этом граната снаряжается целым Bohrpatrpone 28, взрыв имеет фугасный эффект.

4.перевода не будет.

5.хранение и сбережение- хранить не более 54 лет.

6.сборка гранаты- Behelfshandgr. собираются непосредственно перед броском и для этого стакан и ручка развинчиваются, капсюль-детонатор вставляется в соединительную муфту запала. Стакан с шашкой накручивается на рукоятку, при этом капсюль-детонатор войдет в отверстие шашки. При закручивании не следует зажимать трубку детонатора.

7.применение- взять гранату за рукоять бросающей рукой, снять с рукояти защитный колпачок, вытянуть диск на отрывном шнуре, зажать диск между двумя пальцами и энергично вытянуть шнур. Немедленно бросить гранату коротким замахом, затем укрыться.

CONCRETE STICK HAND GRENADE

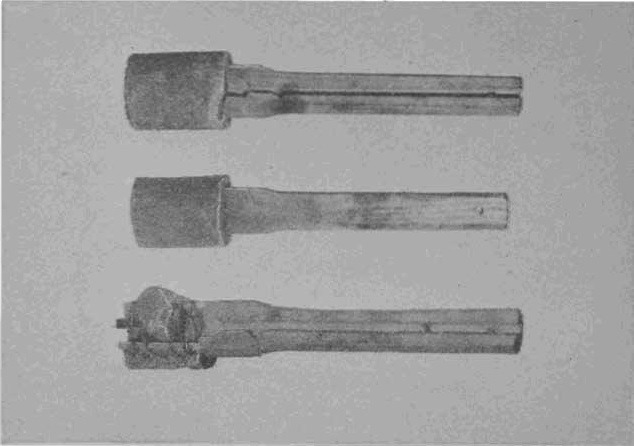

Large quantities of German concrete stick, or "potato masher", grenades have been recovered in various areas of the European Theater. Although it formerly had been supposed that such grenades were local improvisations, evidence now suggests that their design has been accorded official recognition. Two types have been found. Type 1 consists of a wooden handle, rectangular in cross-section, with a 3/8-inch-square groove running the length of the handle. A length of cord, attached to a pull fuze, operates through this groove. Often the other end of the cord is tied to a small piece of wood, which serves as a pull knob. This is wired to the end of the handle with soft, easily broken shear wire. The forward end of the wooden handle is slotted to form two prongs similar to those of a tuning fork. Iron wire is wrapped around these prongs, partly to strengthen the concrete, but chiefly to secure the concrete head to the handle. The head has a hollow core to accommodate a standard stick TNT demolition charge, 11/4 inches in diameter. Two metal inserts above the wooden prongs reinforce the cavity, and permit the insertion of the standard stick charge. At the base of the concrete head is a small square of translucent waterproof paper over a cardboard square of equal size. There is a hole 3/4-inch in diameter in the center of the cardboard, to admit the igniter to the bursting charge. This hole is aligned with the square groove in the handle.

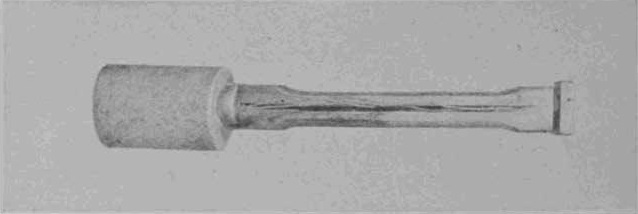

German concrete stick hand grenade, Type 1, with stick TNT inserted in the cavity.

German concrete stick hand grenade, Type 2, with stick TNT embedded in the concrete.

Type 2 resembles Type 1, but is much simpler. Instead of a hollow in the head of the wooden handle to hold the stick charge, a semicircular cavity is milled into the wood, the explosive charge is placed in this cavity, and the whole assembly then is centered in the concrete mold. It will be noted that in the case of Type 2 the charge is actually molded into the concrete, and projects about 3/8 inch on the end toward the handle. In both types the explosive charge is the stick TNT demolition charge, Bohrpatrone 28, containing about 31/2 ounces of explosive and coated with waxed paper. The stick is 4 inches long, slightly more than an inch in diameter, and has a threaded aluminum insert cast into the explosive to accommodate standard German detonators. The usual detonator well is cast into the stick, and the cavity is sealed with a red sticker, which de-notes the presence of TNT. The standard B.Z. 24 friction pull fuze, having a delay element of 4 to 5 seconds, is used.

quote:

---

Originally posted by Kosta_g:

А нельзя ли завести отдельную тему с тачанками, артиллерией и ракетной техникой? Буду признателен.

---

Ружейная в полном смысле этого слова, т.е. метаемая из дробовика 12 калибра- курьезный проект начала 1945 г., едва ли нашедший практическое применение.

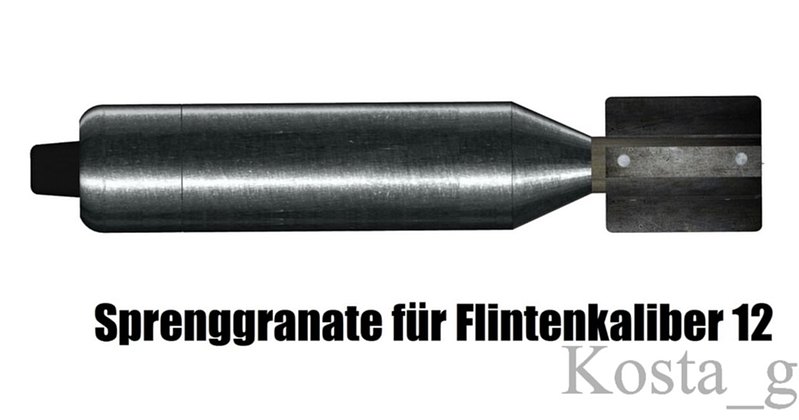

Упрощенная модель гранаты, реальные фото найти не удалось.

Вновь созданный Volkssturm испытывал дефицит стрелкового оружия, ввиду чего власти Третьего рейха изъяли у населения и передали ополчению значительное количество охотничьего оружия, в том числе дробовиков.
Ограниченные боевые возможности дробовиков было решено расширить стрельбой ружейными гранатами.
В начале 1945 года компания DWM (Deutsche Waffen- und Munitionsfabriken AG) получила контракт на разработку фугасной ружейной гранаты, предназначенной для отстрела из гладкоствольных ружей 12 калибра.
В феврале 1945 г. DWM представила проект калиберной оперенной "Sprenggranate für Flintenkaliber 12" со стандартным ударным взрывателем типа AZ5071, которым оснащались уже состоявшие на вооружении винтовочные гранаты:

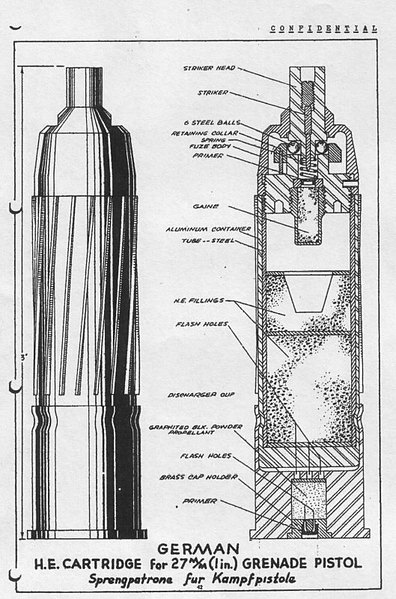

Конструктивно ружейная граната DWM сходна со снарядом 2,6-cm выстрела Wurfgranat-Patrone 326 LP нового образца для Kampfpistole:

Унитарный 2,6-cm боеприпас Wurfgranat-Patrone 326 LP вполне мог быть адаптирован для гладкоствольного оружия меньшего калибра, в том числе дробовика, т.к. по компоновке боеприпас не имел принципиальных отличий от пулевого патрона для охотничьего гладкоствольного оружия.
Диаметр корпуса гранаты равен 18,1 мм, что несколько меньше номинального метрического значения диаметра канала гладкого ствола 12 калибра. Внутренний диаметр корпуса гранаты 16,2 мм, длина корпуса 59 мм, длина гранаты 103 мм, масса 80 г. Корпус гранаты примерно на 2/3 заполнен зарядом взрывчатого вещества, полноценная осколочная рубашка отсутствует, поэтому взрыв должен иметь преимущественно фугасный эффект- впрочем, весьма ограниченный.
Оперенный хвостовик гранаты, компенсирующий отсутствие стабилизации снаряда вращением в гладком стволе дробовика, спроектирован из трубки c 4 прямоугольными лопастями.
Информация о типе боеприпаса, который снаряжался гранатой Sprenggranate für Flinte, не найдена. Данных о типе взрывчатого вещества, используемого в качестве заряда гранаты- также нет.

Источники: статьи Michael Heidler & Sean G. Penney 1, 2.
Первоисточник на немецком: "WAFFEN REVUE" Nr. 116 1. Quartal 2000.

quote:

---

Originally posted by StruKK:

А стеклянные мины фольксштурма тут уже были?

---

quote:

---

Originally posted by Большой ус:

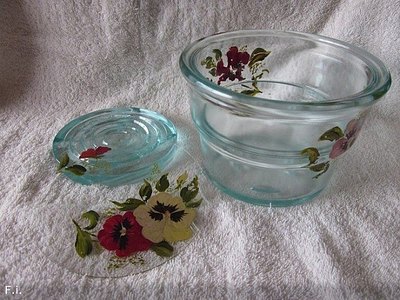

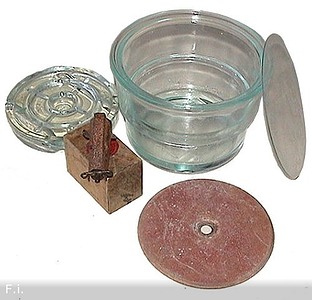

Немецкая стеклянная мина

---
