Лейтенант, я извиняюсь... А что там такое на фото, с деревянной рукоятью? ...каменный топор?
Стивен 01-10-2011 18:38
Саперная лопатка в чехле!
Lieutenant Raven 01-10-2011 19:32
quote: А что там такое на фото, с деревянной рукоятью? ...каменный топор?
Какие обманы может создать перспектива.
quote: Саперная лопатка в чехле
Она, родимая

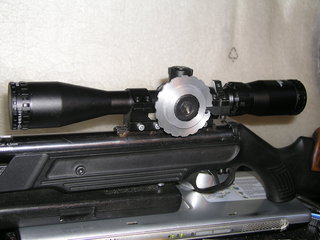

P.S. Кстати, Стивен, Пилад 8х56LF на ней поставил отчасти под влиянием Вашего совета. Где-то с месяц назад, помнится, обсуждали. Действительно классная вещь.
Стивен 01-10-2011 20:51
quote:Originally posted by Lieutenant Raven: P.S. Кстати, Стивен, Пилад 8х56LF на ней поставил отчасти под влиянием Вашего совета. Где-то с месяц назад, помнится, обсуждали. Действительно классная вещь.
Очень рад! Кстати здесь все свои и я не старый, на "Вы" не надо ко мне обращаться? Мы тут все, как дети со своими игрушками! Кстати такой прицел, как Пилад 8Х56ЛФ все же надо ставить на моноблок! На кольцах слабовато будет. У меня тоже есть такие очки с круглыми стеклами а-ля Кот Базилио, слепой Пью, Григорий Лепс!
-S-B-A- 01-10-2011 21:12

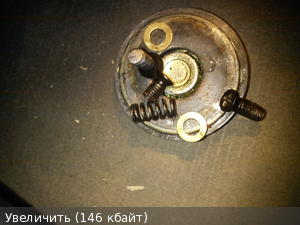

А я испытываю такой.
MAGNUM 26 02-10-2011 08:42
quote: А я испытываю такой.
а чем ластохвост паяли???
-S-B-A- 02-10-2011 08:59
quote: а чем ластохвост паяли???
Родная сварка отвалилась сразу.Сварщик обварил но грубо,зато насмерть.
MAGNUM 26 02-10-2011 09:29
ааа обычная сварка!?
Lieutenant Raven 02-10-2011 11:32
А у меня ластохвост как назло держится прекрасно. Я всё жду, когда ж он отвалится, чтобы приварить его ровно. Потому как на заводе его приварили кривовато и всегда приходится в кольца кронштейна подкладывать вставки, чтобы чуть повернуть прицел.
Den326 04-10-2011 12:33
Всем здрасти! у меня мурка 512 ап! кто поможет измерить скорость за пиво??? не хочу покупать хрон на два выстрела! сам нахожусь в Москве !Медведково!
Замнач 04-10-2011 18:25
Господа! Кого интересует откат на мурку с минимальной переделкой родного ложе и беспалевной установкой? Настрел около 500 работает. Будет интерес выложу фото, а более можно сделать под заказ.
Den326 04-10-2011 19:02
quote:Originally posted by Замнач: Господа! Кого интересует откат на мурку с минимальной переделкой родного ложе и беспалевной установкой? Настрел около 500 работает. Будет интерес выложу фото, а более можно сделать под заказ.
интересует!!! фото! цена ??
Goginator 04-10-2011 19:30
НАРОД, у меня мурка сломалась! Из - под предохранителя вывалилась такая пружинка:

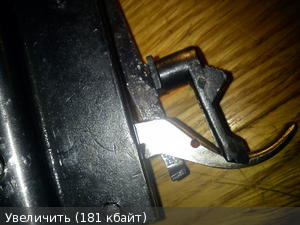

разобрал мурло и увидел такую картину
Как я понял под предохраном и должна быть пружинка, но если на цилиндре штырек, удерживающий пружинку от смещения есть, то на предохранителе его нет, он там вообще должен быть?
Нагрузок на предохранитель, от которых подобный гипотетический штырек мог сломаться не было. Как починить предохранитель?
Стивен 04-10-2011 20:01
quote:Originally posted by Goginator: Как я понял под предохраном и должна быть пружинка, но если на цилиндре штырек, удерживающий пружинку от смещения есть, то на предохранителе его нет, он там вообще должен быть?
Возьми и поставь ее обратно. На сколько помню с другой стороны пружинка упирается в шептало, а не в цилиндр. А у предохранителя не помню есть пимпочка или нет! Вроде должна быть, но на фото что-то не видно!
Den326 04-10-2011 20:01
quote:Originally posted by Goginator: НАРОД, у меня мурка сломалась! Из - под предохранителя вывалилась такая пружинка:
разобрал мурло и увидел такую картину
Как я понял под предохраном и должна быть пружинка, но если на цилиндре штырек, удерживающий пружинку от смещения есть, то на предохранителе его нет, он там вообще должен быть?
Нагрузок на предохранитель, от которых подобный гипотетический штырек мог сломаться не было. Как починить предохранитель?
штырек мож перетёрся!!!
kaarel 05-10-2011 08:56
quote:Originally posted by Goginator: разобрал мурло и увидел такую картину
По моему, планка предохранителя выступает из колодки спускового механизма слишком много, поэтому пружина и выпала. Планка должна стоять ниже, вот так: По представленному Goginator фото не видно, но похоже, что выполз штифт шептала и планка предохранителя с него слетела. Поставь пружину на место, совмести отверстия на предохранителе и в колодке, аккуратно забей штифт. Чтобы штифт не выползал впоследствии, можно его слегка закернить с обоих сторон. У предохранителя пимпочки нет, в колодке под пружину направляющая проточка, в нормальном режиме пружина и так никуда не денется. P.S. Goginator, судя по фото, спусковой механизм дорабатывался. Тобой?
Goginator 05-10-2011 10:19
Нет, спуск дорабатывался spas12.
Тоже было ощущение, что предохранитель выполз слишком далеко. Проточка под пружину есть, но она аж в 15мм от места крепления к предохранителю, предохранитель почему - то упирается и не идет на место. Вечером попробую опять ее собрать.
А что за штифт? Я там не видел никаких штифтов, может он выпал?
kaarel 05-10-2011 10:55
quote:Originally posted by Goginator: Нет, спуск дорабатывался spas12.
понятно

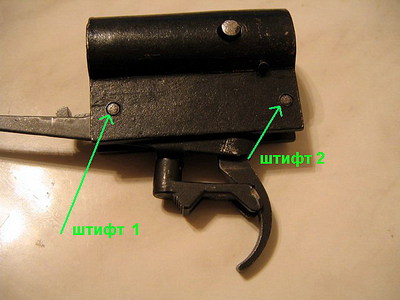

Смотри на фото:

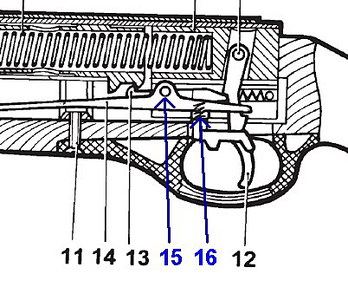

Штифт 1 - является осью шептала, на нём же висит предохранитель. Вот он и мог выйти из посадочного места. Детально взаимодействие частей спускового механизма (СМ) можно понять по взрыв-схеме (а по реальной железке ещё проще ).
13 - шептало, 14 - рычаг блокировки (планка предохранителя, как я её обозвал), 15 - штифт, 16 - пружина предохранителя/шептала. В нормальном положении шептало 13 и предохранитель 14 качаются на одной оси 15, упираясь друг в друга через пружину 16. Если у тебя выскочил/частично вышел штифт 15, предохранитель 14 теряет точку опоры и пружиной выдавливается из колодки СМ. Пружина выпадает, так как её ничто более не удерживает.
Штифт 2 держит возвратную пружину спускового крючка и в данный момент нам не интересен.
Понятно? Если нет - уточняй, разжую ещё подробнее
P.S. маловероятные причины поломки, вроде порванного уха предохранителя или протёртого насквозь штифта не рассматриваю, ибо для этого нужно очень постараться. P.P.S. а расскажи ка, Goginator, как произошла поломка?
Goginator 05-10-2011 18:41
kaarel, спасибо тебе, СПАСИБО ОГРОМНОЕ!!! Это именно штифт 1 вылез наполовину и предохран вывалился .
Сейчас проверяю пулестойкость фольги, 150 слоев уже держат винтовку, 50 слоев держали пневмо ТоТошку. (вот делать некуй )
Сломалась неинтересно - привез винт из тира, собрался стрельнуть на ночь, взвел винт, предохран выпучился и пружина выползла, попробовал нажать на него и пружина выпала.
Штифт и ухо предохрана оооочень далеки от перетирания - ни царапинки на них нет. Но на всякий случай - как предохранить подобный исход?
Стивен 05-10-2011 20:15
quote:Originally posted by Goginator: Но на всякий случай - как предохранить подобный исход?
Такой исход из раздела "Когда прилетят инопланетяне, что делать?" Ни разу ни у кого такого не было!
