цитата:

---

Изначально написано Hrumpel:

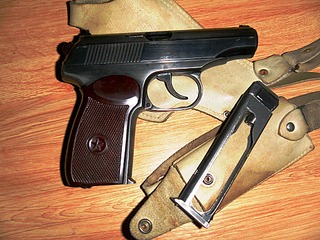

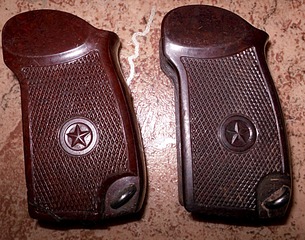

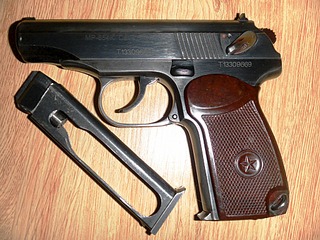

Красота!!!

---

И совет, (да не закидают за него тапками уважаемые гуру), для образования окон в магазине под баллон я сперва обсверлил их тонким сверлом по разметке и как по перфорации оторвал ненужное, после в дело пошли шарожки и надфили. На изготовление одного магазина без проварки ушло два вечера после работы.

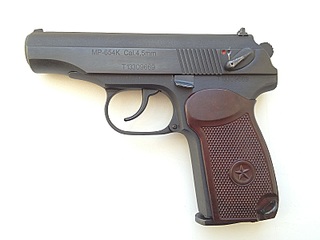

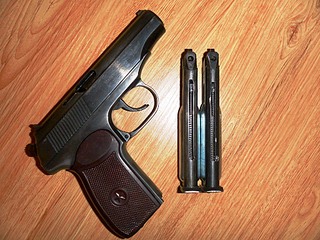

Стало

цитата:

---

Изначально написано Инженер ААК:
Спасибо. Главное, чтобы работа и её результат приносил удовольствие. Я думаю практически в каждом мужчине заложено ковыряться с железяками - нужно брать и делать. Если простой инженер справился, то у большинства должно получиться.

И совет, (да не закидают за него тапками уважаемые гуру), для образования окон в магазине под баллон я сперва обсверлил их тонким сверлом по разметке и как по перфорации оторвал ненужное, после в дело пошли шарожки и надфили. На изготовление одного магазина без проварки ушло два вечера после работы.

---

Спасибо за отличные фотографии!

И нескромный вопрос - а можно чем-то вроде чертежей на магазины поделиться?

Я сам еще зимой затарился всем необходимым для переделки. Но с какой стороны начинать - даже не представляю... По бумажке было бы проще и понятнее - уж чертежи читать умеем.

цитата:

---

Изначально написано Priklad:

Спасибо за отличные фотографии! ...

---

Пожалуйста.

Чертежи сделать вообще не проблема, но тут скорее нужно ориентироваться не на размеры, а припиливать по месту, т.к. обработка велась вручную без фрезерного оборудования ,поэтому размеры могут плавать. Попробую накидать примерный порядок действий и необходимый инструмент. А Вы потом зададите конкретные вопросы.

Инструмент:
- угловая шлифмашинка (турбинка) с тонкими дисками, желательно сточенными до небольшого диаметра (у них выше жёсткость),
- дрель (но лучше сверлильный станок) с набором свёрел и шарожек,
- напильники и надфили,
- верстак с тисами,
- наждачная бумага (крупная и мелкая),
- метчик М10 шаг 1
- рукастый сварщик со сваркой.
Итак порядок моих действий:

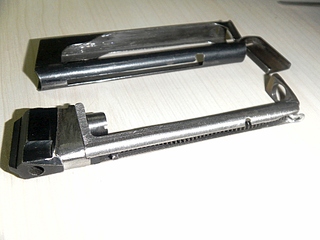

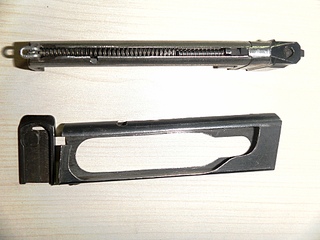

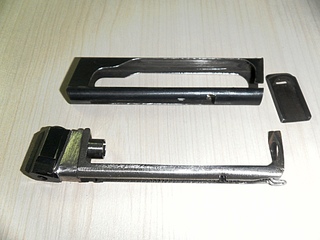

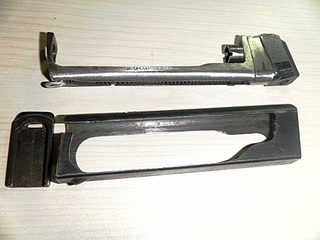

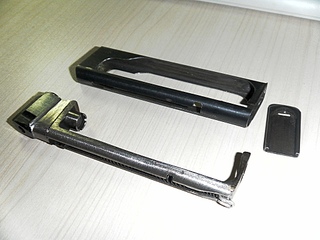

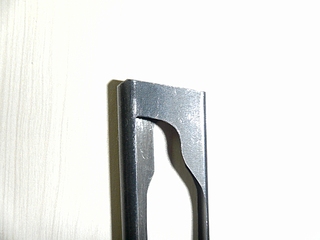

1. Корпус магазина ПМ зажимаем в тисы (желательно внутрь вставить вкладыш чтобы не сминать его) и обрезаем турбинкой губы оставляя спереди полукруглый вырез и не трогая прямого выреза в задней части.

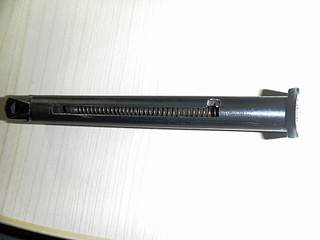

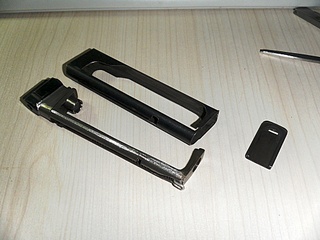

2. У пневмомагазина отрезаем тонкую перемычку и зажав его в тисы драчовым (крупным) напильником грубо стёсываем лишний металл с боков и спереди (с этой задачей хорошо справляется круглый напильник).
После того как магазин начинает с натягом по ширине пролазить в корпус ПМ-овского берём крупную наждачку на деревяшке и шоркаем по ней боковинами пневмомагазина для придания граням плоскостности. Переднюю радиусную часть лучше обрабатывать лоскутом крупной наждачки зажав половину магазина в тисах. Радиус нужно стачивать до тех пор, пока не исчезнет выборка перед окном подавателя.
Затем отмеряем по месту и отрезаем лишний металл в том месте где была перемычка в задней части пневмомагазина. Не отпиливаем эти места раньше того как выполнена передняя радиусная часть, иначе металла может не хватить.

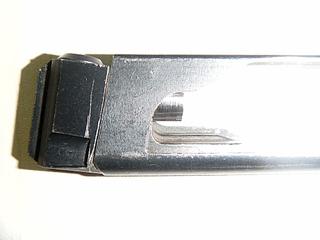

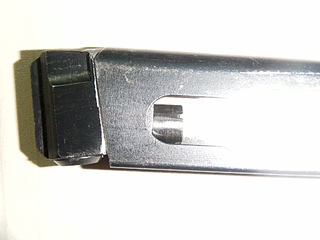

3. Размечаем голову, тут трудно советовать чёткие размеры, т.к. всё зависит от того как срезаны губы у магазина. На моём риска прошла на миллиметр ниже упоров под гайку в передней части и на 6 мм сзади от нижней части головы. Это делаем с двух сторон. Затем зажав голову (не свою!) в тисы, турбинкой делаем пропил чуть ниже риски с двух сторон на глубину в полмиллиметра, после чего стачиваем нижнюю часть головы на полмиллиметра напильником до этой канавки.
После скручиваем вместе голову и пневмомагазин и смотрим сколько нужно сточить голову спереди не забывая про радиусную выборку вверху ПМ-овского магазина, делаем такую же выборку в голове надфилем.

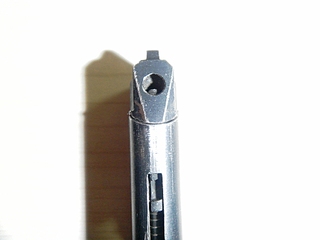

4. После того как магазины влезают друг в друга нужно сточить обтюратор. Обматываем у него резьбовую часть тонкой медной проволокой, зажимаем в патрон дрели или станка и стачиваем надфилем и наждачкой до требуемых 10 мм.
5. Собираем магазин и впихиваем в пистолет. Если он не ставится на фиксацию, то необходимо либо ещё обнизить губы либо подточить голову с боков и спереди так, чтобы она ушла ниже. Как только всё защелкнулось обращаем свой взор на нижнюю часть, там где резьба.
6. Размечаем и отрезаем турбинкой нижнюю выступающую часть магазина, зашкуриваем её наждачкой. Перемычка становится тонкой, резьбы мало - это потом доварит сварщик.

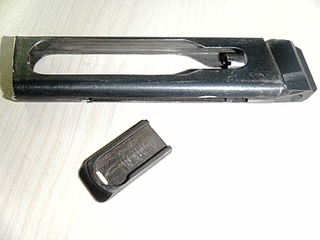

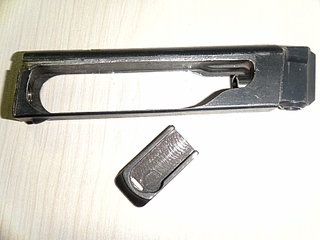

7. При помощи турбинки делаем проточки под фиксатор пятки магазина (схема есть в предыдущем посте).
8. Из миллиметровой проволоки выгибаем скобу-фиксатор (донор проволоки канцелярский зажим для бумаги).

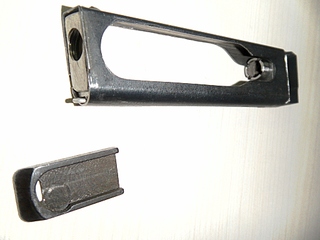

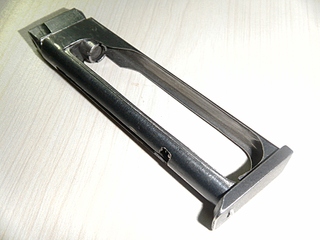

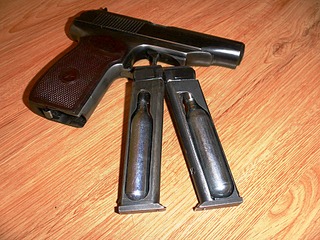

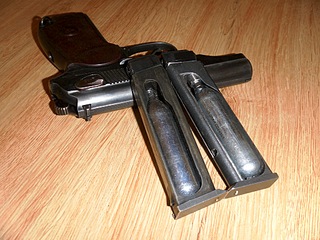

9. Размечаем окна под баллон и обсверливаем их тонким сверлом (2-3мм). Обрываем ненужное и красиво обтачиваем шарожками, надфилями, турбинкой с примеркой баллона.
10. Делаем разметку в передней части ПМ-овского магазина под подаватель. Зажимаем корпус в тисы и турбинкой делаем пропил, затем ровняем его надфилем. Напоминаю что лучше сделать вставку в корпус для исключения его смятия.
11. Облагораживаем все рёбра и грани наждачкой и надфилями и сверлим в необходимых местах отверстия для прихватки деталей сваркой. Отдаём магазин сварщику, он прихватывает его через отверстия, заваривая их и прихватывает в нижней части под пяткой и обваривает внутри в месте резьбы. Мы зачищаем эти места, прогоняем резьбу метчиком, шлифуем, вороним.
Дольше писал, чем делать.

цитата:

---

Изначально написано Evgeniy B81:
Зачет!!!

---

Плюсую много!!! Просто супер!!!
