Народ извините
пожалуйста что вопрос не в тему, но всё же никто не знает как в домашних
условиях ЗАХРОМИРОВАТЬ изделия из стали? Просто я ни разу не слышал что
можно хромировать в домашних условиях, но всё таки мож кто то знает
рецептик! ))
BOJIK_84 20-10-2007 10:00
Так где ж её найти?
op-tu-mat 02-11-2007 19:52
quote:Originally posted by Бродяжный: А тебе именно воронение нужно? или хим окрашивание тоже подойдет?
подойдЁт и обычное окрашивание, главное чтоб КРАСИВО...
BigTrack 03-11-2007 01:41
Парни, а как вместо воронения сделать хром?
Sysmin 06-11-2007 12:44
Народ кто нибудь воронил сталь в коричнево-красный цвет или хотябы рецептик есть у кого а? Очень нада!
RoMANIAC 13-11-2007 23:02
Попробовал данным способом оксидировать алюминий. Сделал 400 мл раствору, придерживаясь соотношений.
На пробной детальке покрытия получилось очень хорошо, а вот когда начал
оксидировать две восьмерки и крепления под оптику результат получилса
значительно худший, хотя повторил все так же; через черный окисел
просвечиваетса светлий алюминий и есть темно рыжие пятна. Какой ресурс данного раствора???
Arch 20-11-2007 03:18
Алюминий при этом не оксидируется. Пленка держится на честном слове..
7alex7 24-11-2007 15:52
quote:Originally posted by maxburg: Данный рецепт сам не пробывал, но знаком лично с человеком который свои ножички покрывает данной хренью. Берётся
обычный спрайт. Да сососола даёт блин. Что бы покрытие было равномерным
избавляемся от пузырьков. Самое простое прокипятить сей продукт минут
пять. Потом помещяем в раствор деталь и ждём. Способ крайне прост и не
требует спецусловий и техника безопасности не очень. Но процес весьма
долгий. И цвет может получиться от матово серого до практисески
болотного. Сам не пробывал. Но может пригодится кому. Очень интересно
мнение алхимиков профи.
Заинтересовался данным
вопросом и решил поставить опыт. Так что, если тема себя еще не

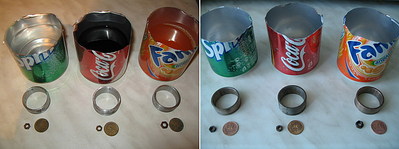

исчерпала, могу выложить отчет с фотографиями. Суть опыта: на 16
часов замочил в спрайте, кока-коле и фанте заготовки из стали 20,
окисленные 10ти копеечные монеты и заржавленые гайки.
Предварительно
провел дегазацию напитков (кипятил в течении пяти минут, если кипятить
больше, то выпаривается слишком много воды и увеличивается концентрация
ортофосфорной к-ты (E338). Стальные заготовки обезжирил в
тирете-профешнл (в состав входит едкий натр) и промыл под струей
холодной воды. На всякий случай на кольца нанес рисунки перманентным
маркером.

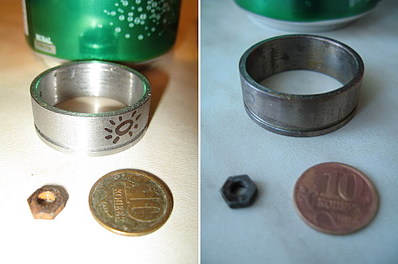

В
спрайте монетка очистилась, ржавчина с гайки никуда не делась. Сталь
посерела и неравномерно покрылась темно-серыми пятнами. Спустя час
появились пятнышки ржавчины. Остался еле заметный след от маркера.

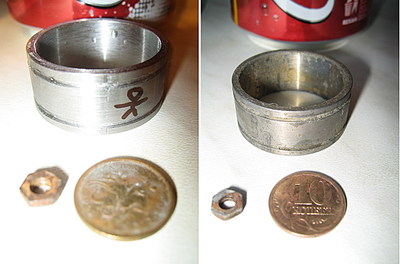

В
коле монетка очистилась, но появились пятна коррозии, ржавчина с гайки
местами исчезла. Сталь стала темно-серого цвета, появились темные пятна,
шершавые на ощупь и пятна ржавчины. Следов от маркера так и не нашел.

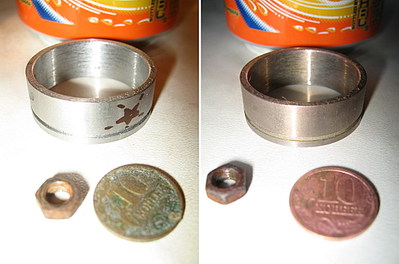

В
коле монетка очистилась и слегка поменяла цвет, ржавчина с гайки
местами исчезла. Сталь приобрела приятный, золотисто-оранжевый цвет.
Остался еле заметный след от маркера. После усиленного мытья щеткой с
хоз. мылом покрытие осталось невредимым. Спустя восемь часов нет никаких
следов ржавчины.

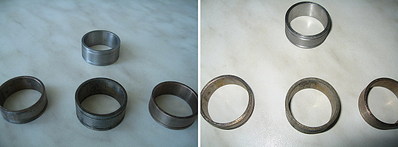

Для сравения: вверху - деталь без обработки, слева - после спрайта, в центре -после колы и справа - после фанты.

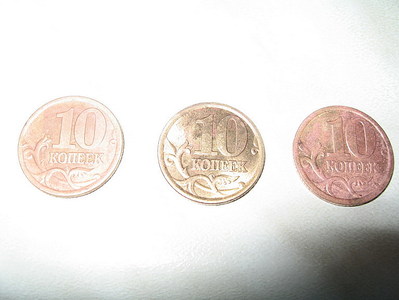

Слева - после спрайта, в центре -после колы и справа - после фанты.
P.S. Все выше изложенное не является ни рекламой, ни антирекламой!!!
P.P.S. Эти напитки я пить больше не буду.
кран 26-11-2007 14:11
в желудке любого из нас смесь гораздо агрессивней.
r3292c 26-11-2007 19:18
Представил себе следующий эксперимент - глотание гаек, монеток и кусочков стали. С последующим очищением и изучением. Гы! Эксперимент чисто академический - ствольную коробку, ну, или стволик таким макаром врядли окрасишь
quote:Originally posted by кран: в желудке любого из нас смесь гораздо агрессивней.
7alex7 26-11-2007 19:53
quote: Эксперимент чисто академический - ствольную коробку, ну, или стволик таким макаром врядли окрасишь
Почему? Купил побольше фанты, выбрал тару соответствующих размеров и покрасил пистолет в нежно-розовый цвет А потом его можно жене подарить (или теще). Как вариант - можно его проглотить Хотя бы по частям.
Пока
еще не собрался, но в будущем хочу переворонить свой Блеф. Может
попробую снять старое воронение колой вместо отрофосфорной к-ты.
Каземир 03-12-2007 12:24
Всем доброго
времени суток подскажите что я сделал нетак? Купил натриевую селитру и
едкий натр смешал по 500гр залил 2 стаканами воды и поставил на плиту
закипать а сам пошел обезжиривать.Решил попробовать на скобе от мр-654
протер ее ватным диском обильно смоченным растворителем 647 (конечно в
резиновых перчатках)когда все закипело аккуратно пинцетом в раствор
опустил скобу.Через 10 мин.она начала чернеть прокипятил в растворе 20
мин. вынул, прополоскал под проточной водой, протер и растроился скоба
была идеально черной но в некоторых местах присутствовала РЖАВЧИНА (т.к.
пришлось все это дело потом обдирать шкуркой могу сказать точно
покрытие получилось стойким).Вопрос мож я неправильно обезжирил? И если
это так подскажите плиз как правильно провести весь процесс.Заранее
примного благодарен всем.
кран 11-12-2007 10:18
Каземир, надо было маслом минеральным протереть и фсЁ))) например льняным.
Uncle Roma 11-12-2007 22:05
Обезжирить
лучше прокипятив в едком натре чистом в концентрированном минут 10 (он
хорошо жиры стравливает), а потом уж и чернить.
Каземир 25-12-2007 09:13
quote:Originally posted by кран: кран участник posted 11-12-2007 10:18
Каземир, надо было маслом минеральным протереть и фсЁ))) например льняным.
И что произойдет??? Однако когда маслом натирают то потом нагревают или я ошибаюсь???
кран 25-12-2007 13:57
еслит лень читать труд Алхимега то вот цитата: "вынимаем
деталь, смотрим на ее цвет. Если он равномерный, насыщенный и без
пятен, тщательно промываем деталь водой, просушиваем и смазываем
нейтральным маслом."
Puzir 25-12-2007 19:33
Сходил в магазин, купил там аммоний молибденовокислый, едкий натр и хлористый аммоний
Смешал все как описано в рецепте для алюминия (деталь ессно сначала
хорошо протравил) минут 25 варил кусок алюминевой трубки. Вобщем вышло
неплохо, цвет мне понравился, есть конечно пятна, но поверхность была не
подготовлена как следует, так что можно закрыть глаза на эти мелочи.
Вобщем у меня бы небыло вопросов чем чернить резервуар, еслиб не ЦЕНА
молибденокислого аммония (почти 3 тр за кг), обидно, ведь остальные
реактивы стоят копейки
Uncle Roma 25-12-2007 22:34
И еще лучше после всего этого чернения покрасить чем нить. Так лучше будет. Я использую аэрозольные баллончики.
Puzir 26-12-2007 01:52
Зачем тогда чернить если все равно красить? Вот лаком покрыть-это да Кстати сейчас потер оксидированную деталь губкой с фэри...стирается зараза!! Хотя руки не пачкает и на вид вполне надежное покрытие.
Uncle Roma 26-12-2007 09:49
Так я и говорю, что лучше покрасить ну или полачить кому как нравится
Мой хенд мейд
Гы! Эксперимент чисто академический - ствольную коробку, ну, или стволик таким макаром врядли окрасишь
