А, я кажется догнал, что имел ввиду Lex 32. Это наверное рычаг досылателя. Lex 32, вот эта деталь сломалась?
Очевидно,
отвалилась полая ось (на фото внизу справа), в которую вставляется
пружинка? Насколько я могу судить, она вштампована в тело рычага. Так
что она скорее всего не срезалась, а просто вывалилась.
FILL03 08-10-2010 19:47
Рычаг досылателя
продаётся и его можно купить, заказав через инет, где нить в Шансе2003,
Орбите или в Байкале, а ещё лучше его купить в ближайшем оружейном
магазине.
Lex_32 10-10-2010 04:55
а ещё лучше его купить в ближайшем оружейном магазине. Вы
бы уважаемые знали, в какой дыре я проживаю-(от Москвы 10.000 км) но о
чудо-купил в ормаге-просьба про пружинку поподробнее(диам и длину)
мануала нет, родная вероято утеряна.
UI7bIpb 10-10-2010 12:46
благо мой крокушка от старого хозяина с несколькими рычагами приехал
Lex_32 10-10-2010 13:31
В общем
собрал, внутрь пустотелой оси вставил произвольно пружинку-в итоге, 1
пуля с деформацией застряла в казеннике, дым, 2 и 3 пули не досланы.
Вопрос к знатокам-что не так, сборка вроде правильная. Вывод сделал-себе больше такой не хочу, но чужой сделать всеж надо, выручайте.
Lieutenant Raven 10-10-2010 22:48
Lex
32, там не просто пружинка. Там в пружинку вставлена маленькая
деталька. Сейчас размеры точно не скажу, надо в винтовку лезть. У неё
более тонкая часть входит внутрь пружинки (длина ~2-3 мм), а более
толстая точно подходит под внутренний диаметр полой оси и имеет длину
~3-4 мм (конец скруглён). Она-то под действием пружины и отжимает рычаг
досылателя. Деталь имеет возможность "утопать" внутри оси. Где-то раньше
в ветке уже писали как её сделать из подручных средств. То ли из
гвоздя, то ли из шурупчика какого, путём обтачивания.
FILL03 10-10-2010 23:01
quote: Originally posted by Lex_32: Вы бы уважаемые знали, в какой дыре я проживаю-(от Москвы 10.000 км) но о чудо-купил в ормаге
quote: Originally posted by Lex_32: просьба про пружинку поподробнее(диам и длину) мануала нет, родная вероято утеряна.
FILL03 10-10-2010 23:04
Кнопка "картинки" вверху страницы и местное собрание творят чудеса... !
Lieutenant Raven 10-10-2010 23:12
А вот и обещанный анализ аудио-характеристик саунд-модера. На графиках амплитуда звука выстрела, распределяемая по частотам. Красным - выстрел без модера. Зелёным - с модером.

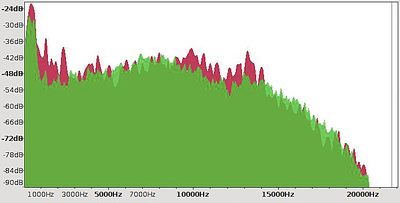

Только выстрел (~ 30 мс)

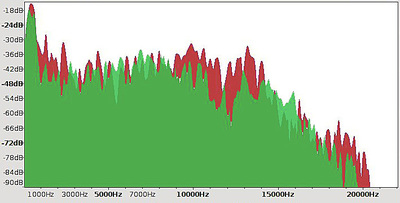

Выстрел с послезвучанием (~ 100 мс)
Как
и следовало ожидать, часть спектра не глушится - это звук механики. А
вот в диапазоне до 5 кГц и 9-14 кГц снижение уровня достигает значений
от 10 до 20 дБ. Особенно это заметно на графике, где только звук
выстрела. На втором примешивается ещё и эхо отражённых волн, которое
сползает по частоте и наслаивается на собственно выстрел.
Lex_32 12-10-2010 09:53
Спасибо, до чего то похожего додумался сам, но работает через раз-веречком сбацаю по Вашему рисунку.
Basil_84 17-10-2010 15:41

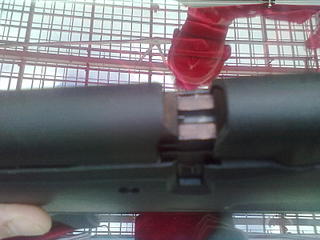

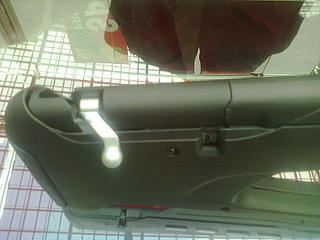

Неужели Ижевск начал слушать потребителя. Сегодня видел однозарядку... Пока правда в одном экземпляре. Сори за качество, фотки с телефона.
На досылателе имеется резиновое колечко.
Lieutenant Raven 17-10-2010 20:52
quote: Originally posted by Basil_84: Неужели Ижевск начал слушать потребителя. Сегодня видел однозарядку... Пока правда в одном экземпляре. ... На досылателе имеется резиновое колечко.
Да
уж... Буллпап с продольно-скользящим затвором аля Мосинка - это сильно!
Особенно понравилось отверстие в пластиковом корпусе под клип. Видать,
пресс-форму решили не переделывать. Что интересно, на их официальном
сайте про это ни слова, они там до сих пор только новым 621-м
транклюкатором хвалятся. И где, любопытно, этот новый, неизвестный науке
вид крокодила был замечен?
Basil_84 17-10-2010 22:49
quote: Что
интересно, на их официальном сайте про это ни слова, они там до сих пор
только новым 621-м транклюкатором хвалятся. И где, любопытно, этот
новый, неизвестный науке вид крокодила был замечен?
Сегодня был последний день выставки "Оружие и Охота 2010". Там собственно и замечен был. При подъеме рукоятки вверх, затвор сам отъезжает назад. Также был замечен ИЖ-61 PCP, под маркой МР-553 помоему. И новый однозарядный 651-й. PS: Может ихние конструлеры заглянули на ганзу?!?!?!? Тут больше фоток
Lex_32 18-10-2010 16:33
Парни, за фото и чертежи спасибо-сделал, работает, захотел и себе 514!!!
UI7bIpb 19-10-2010 21:10
я своего с рук брал, не жалею, хороший экземпляр попался, а после апа совсем влюбился...
UI7bIpb 19-10-2010 21:30
вот позырьте наглядность
Lieutenant Raven 20-10-2010 11:26
А
насколько сложно выпрессовать ствол и потом вернуть его обратно? И велик
ли шанс сломать? А то у меня тут уже давно витает идея-фикс, но для неё
очень желательно ствол иметь в чистом виде, чтобы не заниматься
гинекологией через камору для клипов.
UI7bIpb 20-10-2010 12:01
муфту надо
греть, а ствол охлаждать, пропуская через него холодный газ например цо2
из огнетуша, и он должен легко выскочить, ну а назад в обратном порядке
- ствол охладить казну нагреть и вставлять очень быстро и точно
позиционируя, потому что они очень резко схватятся...
Lieutenant Raven 20-10-2010 12:30
Спасибо.
Я чего-то подобного и ожидал. Просто думал, вдруг с 514-й какие-то
особенности будут. Я, кстати, смотрю, там и штифт какой-то вроде ствол
держит. И на фото тоже паз под штифт виден. Выбивается без проблем?
