С отступившими
праздниками вас, коллеги! Во время этих вот самых праздников
пострелял при низкой температуре. При минус 25. Всё нормально работает,
только инеем покрывается быстро. А оттаивает потом в тепле долго.
Никаких неожиданностей не было. Кроме того поигрался с боевой

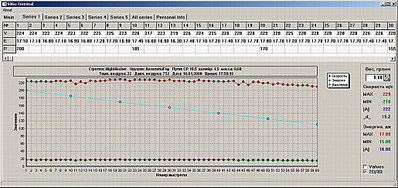

пружинкой: жестко закрепил и сделал регулировку. Сегодня вот отстрелял:
Узала 17-01-2008 12:05
при -20 тож
пострелял малость, странно.. но всё работало хорошо-не свистело,
закрывалось и при разморозке сохранила
герметичность. видно приработалось всё.
NightArcher 18-01-2008 12:29
quote:Originally posted by
Узала: при -20 тож пострелял малость, странно.. но всё работало
хорошо-не свистело, закрывалось и при
разморозке сохранила герметичность. видно приработалось всё.
Чего
странного-то? Работает - и замечательно. У меня при низких температурах
никаких проблем и не было. Может быть потому, что к морозам настрел был
под 2000.
ПММ 22-01-2008 14:11

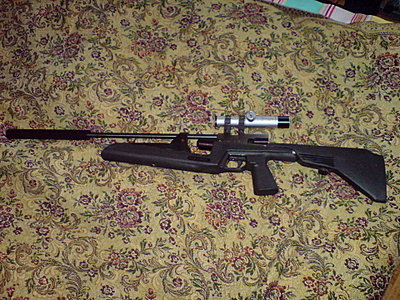

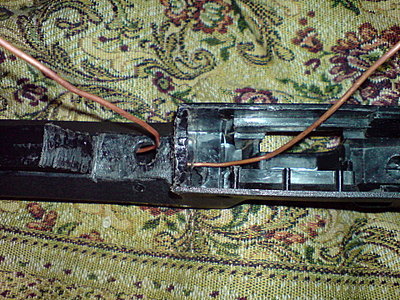

Вот и зима-холода,
начал собирать своего ижика металлиста, резик засунул в пластик.
Предварительно нагрев его спец феном(на тонировке у нас есть
такой)темпер 300 с.Сделал тех. окна-отверстия для соед. трубочек.Фотки
выложу дома(на работе в данный момент)
NightArcher 22-01-2008 21:25
2ПММ: фотки
давай.
Кайнын 22-01-2008 21:33
quote:Originally posted by
NightArcher: 2ПММ: фотки давай.
а можно я
фотки дам?

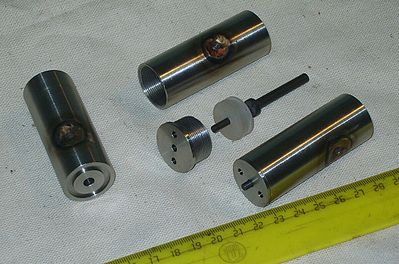

как вы думаете - что бы это могло быть? :-)
hoakinn 22-01-2008 22:00
Ух, дядко
Кайнын, опять загадки задает. Ну может это клапан боявой только не от
ижа, а от какого-нить полуавтомата новой системы
Кайнын 22-01-2008 22:10
quote:Originally posted by
hoakinn: Ух, дядко Кайнын, опять загадки задает. Ну может это
клапан боявой только не от ижа, а от какого-нить полуавтомата новой
системы
была
тут как-то хорошая тема. что-то типа "что будет, если подать 300 атм
из баллона в водопроводную систему" с одной стороны, явное
хулиганство, а в другой - полный простор для инженерной фантазии. я
абсолютно уверен, что Сайрес Смит (совершенно незнакомый с современным
водопроводом) наверняка правильно бы ответил (естественно, не
однозначно, а с вариантами).
очень хочется прочесть что-то типа "на
представленном предмете мы наблюдаем то-то и то-то. зная
направленность форума, с высокой степенью вероятности можно
предположить, что эти детали конструкции нужны для того-то. а,
учитывая, что .... "
и т.д.
ibik 22-01-2008 23:19
Судя по диаметрам это
боевой клапан новому киту для иж60. Запирание стальной конус по
пластику..
rv3dpi 23-01-2008 01:54
Редуктор
Arch 23-01-2008 08:19
Жжжжж.... аа.
quote:Originally posted by
Кайнын: была тут как-то хорошая тема. что-то типа "что
будет, если подать 300 атм из баллона в водопроводную систему" с
одной стороны, явное хулиганство, а в другой - полный простор для
инженерной фантазии.
Хулиганство - это
если в канализацию подать.. :-)
anvar 23-01-2008 09:30
quote:Originally posted by
NightArcher: С отступившими праздниками вас, коллеги! Во время
этих вот самых праздников пострелял при низкой температуре. При минус
25. Всё нормально работает, только инеем покрывается быстро. А оттаивает
потом в тепле долго. Никаких неожиданностей не было. Кроме того
поигрался с боевой пружинкой: жестко закрепил и сделал регулировку.
Сегодня вот отстрелял:

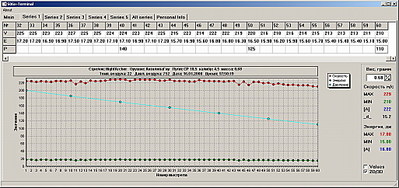

В какой програмке
рисуются такие красивые графики!? Ссылку пожалуйста дайте!
Arch 23-01-2008 09:36
quote:Originally posted by
anvar: В какой програмке рисуются такие красивые графики!?
Ссылку пожалуйста дайте!
Как можно догадаться по
ее названию, это утилита от хронографа S06.
anvar 23-01-2008 10:47
quote:Originally posted by
Arch:
Как можно догадаться по ее названию, это утилита
от хронографа S06.
Понял, спасибо. На графике
не разглядел.
ringman 23-01-2008 17:33
Возможно это
вариация на тему Пиф-Паф или некий клапан с подвижной стенкой. Видимо
часть деталей на фотографиях отсутствует. Ввареное в корпус отверстие с
резьбой для перепуска маловато, имхо, больше похоже на фирменный
Кайныновский подсоединительный порт М4 на капилляре. На задней части
клапана имеется паз под уполотнительное кольцо, видимо это часть должна
стыковатся с некой хренью заполненной ВД или вкладыватся в некий
резервуар с ВД. Два отверстия в передней пробке могут служить как
отверстиями для сброса ВД из Пиф полости так и зацепами для закручивания
пробки. Неясно, уплотнитель из грязно-белого пластика утапливается в
пробку, не спрятано ли под ним что-то(шток сплошной)? Т.к. все три
корпуса развернуты к нам одной стороной , возможно, напротив резьбового
отверстия находится выпускное. Обмерить бы надо, да времени сейчас
нет, прикидочно - 20-25 мм диаметр корпуса, длина, около 60 мм.
Зная
размеры можно было бы примерную схемку сего девайса набросать.
Кайнын 23-01-2008 17:44
quote:Originally posted by
ringman: 1. Возможно это вариация на тему Пиф-Паф или некий клапан
с подвижной стенкой. 2. Видимо часть деталей на фотографиях
отсутствует. Ввареное в корпус отверстие с резьбой для перепуска
маловато, имхо, больше похоже на фирменный Кайныновский
подсоединительный порт М4 на капилляре. На задней части клапана имеется
паз под уполотнительное кольцо, видимо это часть должна стыковатся с
некой хренью заполненной ВД или вкладыватся в некий резервуар с ВД. 3.
Два отверстия в передней пробке могут служить как отверстиями для
сброса ВД из Пиф полости так и зацепами для закручивания пробки. 4.
Неясно, уплотнитель из грязно-белого пластика утапливается в пробку, не
спрятано ли под ним что-то(шток сплошной)? 5 Т.к. все три корпуса
развернуты к нам одной стороной , возможно, напротив резьбового
отверстия находится выпускное. 6. Обмерить бы надо, да времени сейчас
нет, прикидочно - 20-25 мм диаметр корпуса, длина, около 60 мм.
Зная
размеры можно было бы примерную схемку сего девайса набросать.
ну
вот, один нашелся. орёл! (с)
1. нет. 2. конечно часть
отсутствует. пружинки, резинки и т.п. мелочь. подскажу - отсутствуют три
резинки, одна пружина и одна шайба. поджимающай резинку. 3.
технологические глухие, для сборки 4. та часть штока, что заходит в
"катушку" и торчит наружу - сплошная д3,5мм 5. нет, все отверстия
видны. больше никаких нет. 6. д24,9 длина где-то 60мм (точно не
помню).
ringman 23-01-2008 18:27
Это имеет
отношение к киту для 60-ки?
r3292c 23-01-2008 18:28
1. Катушка из
"грязно-белого пластика" - седло клапана, уплотняемое по своему внешнему
диаметру одной из резинок.
2. Не показанная на фото пружина -
обратная пружина клапана. Без регулировки поджима?
3. Мне кажется,
что в кольцевую проточку на торце цилиндрической детали устанавливается
вторая резинка. Т.е., уплотнение происходит по торцу. Не понятно, чем
обеспечивается соединение цилиндрической детали? Резьбы никакие
нарезаться не будут?
4. Учитывая, что фото размещено в теме про
модульный кит для ИЖ60/61, напрашивается вывод, что нам демонстрируются
детали нового РСР кита! Иначе,
последние посты - злостный ОФФ
А
вообще, руками часто лучше думается. Подержаться бы за комплект
деталек...
ringman 23-01-2008 18:34
quote:Originally posted by
r3292c: 1. Катушка из "грязно-белого пластика" - седло клапана,
уплотняемое по своему внешнему диаметру одной из резинок.
Если
это седло то где тогда перепуск?
ringman 23-01-2008 18:38
quote:Originally posted by
r3292c: 4. Учитывая, что фото размещено в теме про модульный
кит для ИЖ60/61, напрашивается вывод, что нам демонстрируются детали
нового РСР кита! Иначе, последние
посты - злостный ОФФ
Спросил
потому как сам, некоторое время назад прикидавал возможность создания
винтовки с подвижным, поджимаемым к стволу клапаном уплотняемым по
торцу.
