quote:Originally posted by
ringman: возможность создания винтовки с подвижным,
поджимаемым к стволу клапаном уплотняемым по торцу.
Это
будет боян Показатель расхода очень
хороший, но конструкция получается нежная, почти без плато. Редухтор бы
туда.
r3292c 23-01-2008 20:14
Думается мне,
перепуск будет сверлиться по месту.
quote:Originally posted by
ringman: Если это седло то где тогда перепуск?
Кайнын 23-01-2008 20:20
quote:Originally posted by
ringman: Это имеет отношение к киту для 60-ки?
нет,
не имеет.
просто я в этой теме выложил, чтобы спокойно народ
подумал-помечтал. как ни странно - тема совсем не флеймовая
получилась.
quote:Originally
posted by Arch: 1. Это будет боян 2. Редухтор бы туда.
1. доживём - увидим. 2.
ну вот и мечтатели подтянулись. :-)
quote:Originally posted by r3292c: 1.
Катушка из "грязно-белого пластика" - .. 2. Не показанная на фото
пружина - обратная пружина клапана. Без регулировки поджима? 3. Мне
кажется, что в кольцевую проточку на торце цилиндрической детали
устанавливается вторая резинка. Т.е., уплотнение происходит по торцу. Не
понятно, чем обеспечивается соединение цилиндрической детали? Резьбы
никакие нарезаться не будут? 4. Учитывая, что фото размещено в теме
про модульный кит для ИЖ60/61, напрашивается вывод, что нам
демонстрируются детали нового РСР кита!
Иначе, последние посты - злостный ОФФ 5. А вообще, руками часто лучше
думается. Подержаться бы за комплект деталек...
1.
да. только злой ты - ты первый фторопласт-3 назвал грязно-белым :-) 2.
без поджима 3. нет, резьб больше никаких не будет. деталь фактически
готова. опрессовать - и на сборку. 4. флейм 5. у тебя шансов
больше всех :-)
r3292c 23-01-2008 20:22
Кайнын, а ввареное
отверстие тоже глухое? ringman прав в своём предположении, что это -
присоединительный порт?
r3292c 23-01-2008 20:25
Блин! Копирайт
забыл поставить! Потороплюсь, пока не засудили "уплотнитель из грязно-белого пластика" -
(С) ringman
quote:Originally posted by Кайнын: 1.
да. только злой ты - ты первый фторопласт-3 назвал грязно-белым :-) 2.
без поджима 3. нет, резьб больше никаких не будет. деталь фактически
готова. опрессовать - и на сборку. 4. флейм 5. у тебя шансов
больше всех :-)
Arch 23-01-2008 20:34
quote:Originally posted by
Кайнын: 1. доживём - увидим. 2. ну вот и мечтатели
подтянулись. :-)
Ну вот, пронумеровал.. 1.
Видели уже 2. Редуктор, натянутый
на ствол коаксиально - это не мечта.. но и не серия
ringman 23-01-2008 22:58

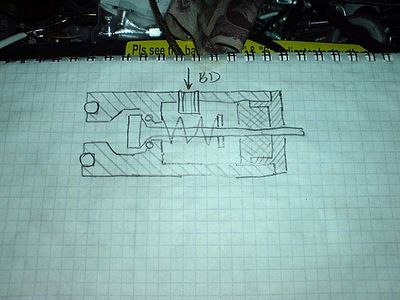

Думаю что основная
идея примерно такая:
Точнее сказать как Кайнын реализовал левую
часть пока не могу. Сорри за качество рисовал на коленке.
Кайнын 23-01-2008 23:06
quote:Originally posted by
ringman: Думаю что основная идея примерно такая: Точнее сказать
как Кайнын реализовал левую часть пока не могу. Сорри за качество
рисовал на коленке.
идея интересная :-) но у
меня всё сделано наоборот.
NightArcher 24-01-2008 02:58
2ПММ.
Резервуар чуть торчит из цевья. Не дискомфортно? Задумывался-то так,
чтобы полностью в цевье прятаться... Как, если возникнет необходимость,
резервуар из цевья достать? Легко извлекается? Я тоже пытался
сделать так, но не получилось. Терпения не хватило греть. Слишком
толстые там стенки, ближе к рукоятке. Пластик начал потихоньку
оплавляться (грел-то снаружи), поэтому бросил. А вообще неплохо
получилось. Зачёт. З.Ы. Мне показалось или пластик на старых ложах
чуточку другой? Какой-то более вязкий что-ли?
ПММ 24-01-2008 10:50
Да грел долго, но
пластик крепкий ...не оплавлял. Тонировщик помог, резик зашёл но с
трудом до упора. Потом немного вытащил. Чтобы отверстие заправочное
вышло за борт, не хотел много дырок в пластике делать. Сразу говорю
,чтоб не мучится -лучше трубу по диаметру найти и запихать(нагрев пласт.
цевьё) а в трубе сделать отверстие сквозное(как в резике)и примерить
где трубочки выходить наружу будут. Для меня они немного длиноваты(можно
обрезать, но с пайкой возиться не хочется)Когда вытаскивал думал
пластик лопнет, но не фига выдержал... так что продолжаю дальше воять
ижика. Спасибо Ивану за помощь по усм. Творческий подход и руки... я
даже пока эда отложил, занимаясь 60 ижиком. Да новые резинострелы
отвлекают. но хорошо нескучно... Нас заметает снегом в самаре, до работы
пехом шёл...удачи
r3292c 24-01-2008 11:27
ПММ, хорошо с
резервуаром получилось! Сохранил исторический облик ижика, так сказать . Руки меньше мерзнуть будут. А манометр
куда поставишь? В рукоятку?
PEV 24-01-2008 12:44
quote: идея интересная :-) но
у меня всё сделано наоборот.

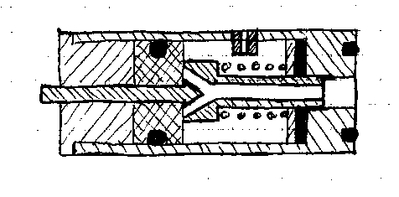

Если предположить,
что правая часть штока полая (на фото) то получается.... МР-512 РСР.
На
рисунке три резинки, пружинка, шайба поджимающая резинку, не показанные
на фото, но подсказанные мастером
bolivar 24-01-2008 12:45
quote:Originally posted by
r3292c: ПММ, хорошо с резервуаром получилось! Сохранил
исторический облик ижика,
+1 но
представляю какие кульбиты надо будет сделать с трубочками, чтоб уложить
их аккуратно
Кайнын 24-01-2008 13:49
quote:Originally posted by
PEV: Если предположить,
ничего себе -
"предположить".. ты знал! :-)
Arch 24-01-2008 14:05
Ужасная вварная
деталь с резьбой.. Ах! (с)
PEV 24-01-2008 14:11
Нет я просто
предположил. :-) А резервуар где предпологается расположить? Если в
цилиндре а шток под ударник сквозь резервуар, здорово бы получилось. Только
объем маленький получился бы. А для МР-513 с курком вообще классно.
Кайнын 24-01-2008 14:13
quote:Originally posted by
Arch: Ужасная вварная деталь с резьбой.. Ах! (с)
все
лучше, чем просто рассказывать про РСР-переломку. :-)
Arch 24-01-2008 14:16
quote:Originally posted by
Кайнын: все лучше, чем просто рассказывать про РСР-переломку. :-)
Ну,
не делать же ее.. В стол работаю :-)
Кайнын 24-01-2008 14:20
quote:Originally posted by
PEV: Нет я просто предположил. :-) А резервуар где
предпологается расположить?
понятия не имею. пока
место одно - приклад. вот только в штатный нормальный резервуар не
поместится.
PEV 24-01-2008 15:16

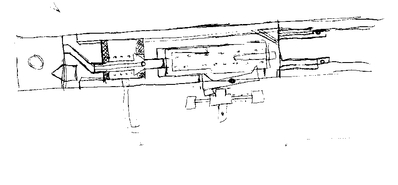

Вот рисунок
нарисованный в свое время. Левая часть практически аналогичная. Все
предпологалось ставить в цилиндр или вместо него не помню, изменив УСМ. А
дальше резервуар, соединенный с другим трубкой. Не надо только,
говорить что такие детали сделать нельзя, я знаю, это всего лишь
рисунок.
