кто в иж22 утяжи кидал, пожалуйста не подскажете оптимальный вес ( не сильно брыкучий) ( я склоняюсь к 30-40 граммам)
Lieutenant Raven 11-09-2011 16:25
Взялся тут восстановить воронение на своём 22-м. А то стоит, ржавчиной светит - как-то не уютно. Хоть до него очередь на АП и реставрацию ещё не скоро должна была дойти, но тут один хороший человек дал мне нержавеечые кюветы для оксидирования. Вот я и не удержался, опробовал на ИЖике. Результат порадовал. Только на цилиндре получилось не идеально. Ржавчина уже проела каверны и поверхность после оксидирования хоть и заворонилась, но не стала гладкой. На самом деле, глазом это гораздо меньше заметно, чем на фото, где вспышка высвечивает дефекты. Но всё же есть ощущение потёртости. А вот ствол вышел идеально, как будто только с завода.

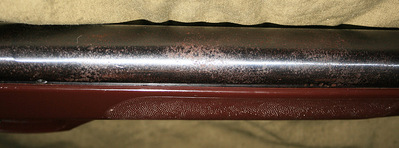

Было:

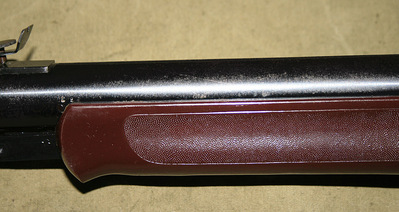

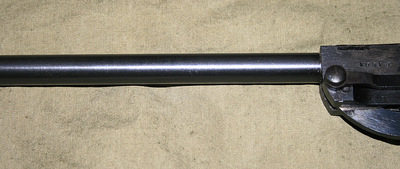

Стало:
Planket 11-09-2011 17:43
quote:Originally posted by Lieutenant Raven: нержавеечые кюветы для оксидирования
А что это такое? Кюветы???
Lieutenant Raven 11-09-2011 18:56
Кюветы - это такие длинные ванночки. Сделаны из нержавейки. Выдерживают кипячение щелочного состава для оксидирования стали. Раньше я это делал в кварцевом стакане на 5 л. Но ствол туда не засунуть, длины не хватало. А теперь можно что угодно воронить до 100 см длиной.
Planket 11-09-2011 23:28
Спасибо! Ещё можно вопрос: при воронении ствола канал чем закрываете? А то у меня в дальнейшем подобная операция предстоит на ИЖ-38 и пока склоняюсь к составу для "холодного воронения".
Lieutenant Raven 12-09-2011 10:33
Я пробовал холодное воронение на стволе ПСРМ-2-55 ( ). Воронил "Клевером". В принципе получается ничего, приемлемо, но выглядит как-то слегка игрушечно. Немного смахивает на краску всё же. Спасибо gosha-kun меня в своё время на путь истинный наставил, теперь только оксидирую. Канал ствола защищаю следующим образом. Я эту методику когда-то давно видел на форуме (кажется Ник Грек описывал) и немного дополнил. Беру резьбовую шпильку М4, отрезаю от неё сантиметров 50 (в общем, чтобы на 4-5 см была длиннее ствола). На концевые участки в 2-3 см от самых концов наматываю сантехническую фум-ленту слоёв в 4-6, а может и больше. Толщина должна быть такая, чтобы в ствол входила с натягом. Это страховка на случай, если основная защита протечёт. А основная защита такая. Шпилька с этими двумя намотками у концов просовывается через ствол. Фум-лентовые затычки перекрывают канал ствола с дула и с казённика. На свободные от намотки концы шпильки надеваю полиуретановые прокладки (делаю сам, но наверное можно купить в сантехнике). На прокладки - шайбы. Поверх - гайки. Гайками стягиваю плотно-плотно, так чтобы полиуретановые прокладки плотно обжали срезы ствола. И в таком состоянии оксидирую.
Planket 12-09-2011 11:35
Ещё раз спасибо за развёрнутый ответ. Пройдя по ссылке, где выложены результаты воронения ПСРМ, тоже соглашусь, что воронённая поверхность выглядит как краска. Сам я, при использовании холодных воронилок, поверхность тщательно зашкуриваю, тогда воронение более походит на заводское, но, конечно, уступает первому в стойкости.
Lieutenant Raven 12-09-2011 13:34
Всегда рад помочь. Кстати у ПСРМки я ствол и цилиндр тоже зашкуривал от души. И корщёткой проходился. На самом деле, Клевер в жизни смотрится вполне ничего, лучше, чем на фото. Но всё же с оксидированием не сравнить. И со временем действительно Клевер начинает стираться. Особенно критично это для стволов, там прямо отпечатки лап остаются на том месте, за которое тянешь, переламывая ствол.
Леший-ЛЕфША 12-09-2011 17:53
quote:Originally posted by Lieutenant Raven: Но всё же с оксидированием не сравнить.
а как зашитить внутренность компрессора (рабочую часть цилиндра) при оксидировании в кювете? фокус со шпилькой здесь не прокатывает...
Planket 12-09-2011 20:30
quote:Originally posted by Леший-ЛЕфША: а как зашитить внутренность компрессора (рабочую часть цилиндра)
Пусть Lieutenant Raven меня исправит, если я не прав, но воронение рабочей поверхности цилиндра ни на что не вллияет. Возьмите новую ПП-винтовку, разберите и что мы видим: внутренняя поверхность заворонена, а стирается уже при эксплуатации.
Lieutenant Raven 12-09-2011 22:20
Абсолютно верно. Оксидирование в отличие от холодных воронилок не создаёт цветного налёта, который будет слущиваться. Это просто оксидная плёнка, причём весьма прочная. И действительно новые винтовки идут с оксидированными цилиндрами. И даже спустя полвека это оксидирование не стирается полностью. На самом деле в основном стирается только у "старта" и "финиша" поршня, потому что там большие поперечные колебания. Да ещё в местах, где более плотное прилегание к поршню. Так что совершенно верно, цилиндр защищать никак не надо. Надо только хорошо обезжирить. Иначе при взаимодействии масла с кипящей щёлочью получите ... обыкновенное мыло. Оно будет пениться в растворе и портить качество оксидной плёнки.
baxbax 14-09-2011 22:27
Еще раз о дате выпуска и нумерации... На моей Ij - 22, именно так написано над спусковой скобой, номер к 83312, так с какого года эта модель в производстве?
gosha-kun 14-09-2011 22:47
quote:Originally posted by Lieutenant Raven: но тут один хороший человек дал мне нержавеечые кюветы для оксидирования.

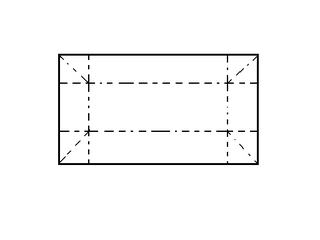

Можно присоветовать народу мой выход: воронил весной крысотрубу, но кювету не добыл, негде мне. Зато нашел кусок листовой нержавейки. Ее надо согнуть вот так. Это как "лента Мебиуса", там нет швов, простенько и герметишно.
Какой твист на стволиках иж22? (выставил стволик на продажу, потенциальные покупатели интересуются этим самым твистом. а я как-то не заморачивался этим вопросом ранее)
panya_xxl 17-10-2011 11:57
а за сколь выставил то???
saifulla 06-11-2011 09:53
quote:Originally" TARGET=_blank>https://i2.guns.ru/forums/icons/forum_pictures/005199/5199765.jpg[QUOTE]Originally</A> posted by gosha-kun: Думаю ясно, чего-как гнуть. Кус листа нержавейки достать проще, чем длинную кюветку.edit log
Я варил ижа 22 в ванночке из куска обычной жести -оцинковки ,из которой отливы на окна гнут,она в меру мягкая (гнул почти руками) ,но достаточно толстая что бы вываривать в ней детали и греть масло на финише .Добавлю что воронил ржавым лаком от Старого.Результат по ссылке.
Lieutenant Raven 06-11-2011 12:34

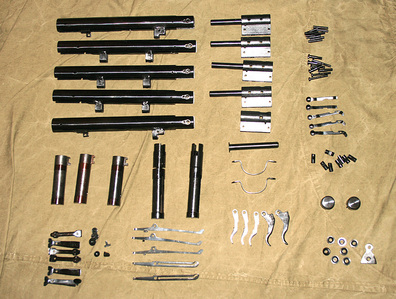

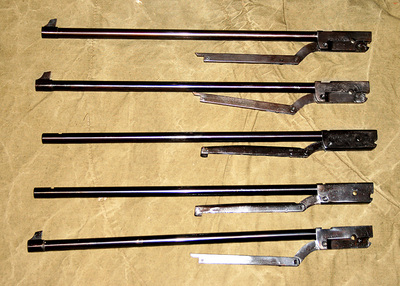

В ванночке из жести я бы побоялся. Силитряно-щелочной состав очень уж едрёный. Да и портился бы он быстро, реагируя с жестью и теряя активность. А если бы иметь лист нержавейки, то и проблемы бы не было. Только где ж его взять. Спасибо хорошему человеку, который меня ванночками снабдил. Я ему вона сразу сколько ИЖиков наворонил
Леший-ЛЕфША 06-11-2011 12:45
хороший арсенал раритетов! это у кого ж такой?
saifulla 06-11-2011 14:01
quote:Originally posted by Lieutenant Raven: . Спасибо хорошему человеку, который меня ванночками снабдил.
Да,конечно если находится добрый человек - это хорошо.А арсенал чей ,если не секрет?
andsmer 06-11-2011 19:08
Здрасте всем. Подскажите длину родной пружины на ИЖ 22.
Несколько дней в лесу
