quote:Originally posted by Борыч22: Попробовал пострелять с манжетой из белого шпателя.
Это как такую своять?
Нара 15-05-2011 13:23
покупаешь шпатель(около 30р маленький), вырезаешь из него кружок по размеру поршня, пробиваешь дырочку ( т.к. шпатель пластичен чуть поменьше винта, срезаешь фаску под гайку - сам хотел так сделать, даже шпатель купил белый Stayer еще хитрость в том, что когда ее зажмешь, передний край вогнется и станет чуть больше
Борыч22 15-05-2011 17:58
quote:Originally posted by ZabStump: Это как такую своять?
способов много, я использовал такой: заточил кусок водопроводной трубы длиной 3-5 см на острый край, внутренним диаметром 25 мм. - угол заточки по внешнему!!!! нашёл шайбу 25-24 мм диаметром, вложил в трубу положил шпатель на свинцовую чушку - в сковородке когда то застыло, поставил заточёную трубу с шайбой на шпатель, фломастером наметил центр - отверстие в шайбе, взял кувалдочку( 700 грамм), и аккуратно, но сильно нанёс решающий удар по торцу трубы. Затем сверлом 4,5 просверлил по центру, сверлом 11,8 мм( какое было) высверлил фаску так, чтоб 2 мм от 4,5 отверстия таки осталось - всё. манжета готова. Попытка сделать таким же способом манжету из какого то пластика, который идёт на подошвы обуви привели к смятию краёв трубы . . :-(((
Космонавт78 15-05-2011 18:31
quote: способов много, я использовал такой: заточил кусок водопроводной трубы длиной 3-5 см на острый край, внутренним диаметром 25 мм. - угол заточки по внешнему!!!! нашёл шайбу 25-24 мм диаметром, вложил в трубу положил шпатель на свинцовую чушку - в сковородке когда то застыло, поставил заточёную трубу с шайбой на шпатель, фломастером наметил центр - отверстие в шайбе, взял кувалдочку( 700 грамм), и аккуратно, но сильно нанёс решающий удар по торцу трубы. Затем сверлом 4,5 просверлил по центру, сверлом 11,8 мм( какое было) высверлил фаску так, чтоб 2 мм от 4,5 отверстия таки осталось - всё. манжета готова. Попытка сделать таким же способом манжету из какого то пластика, который идёт на подошвы обуви привели к смятию краёв трубы . . :-(((
Весело тут! А не проще вырезать нужный квадрат из материала, насадить его на сверло дрели и наждачкой сформировать заданный диаметр. Я так уплотнения перепуска ваяю - проще простого! С ув.
Борыч22 15-05-2011 23:13
quote: А не проще вырезать нужный квадрат
Джо и Билл соревнуются, кто быстрее подсчитает количество голов в стаде бизонов. один всегда считает быстрее. Его просят рассказать, как он считает количество бизонов? - отвечает: Я считаю количество ног, а потом делю на четыре . .
Lieutenant Raven 16-05-2011 16:58
quote: Попытка сделать таким же способом манжету из какого то пластика, который идёт на подошвы обуви привели к смятию краёв трубы . . :-(((
Конечно, а если и не смялась бы, то вырубка получилась бы всё равно не той формы, какая нужна. Я уже это проходил. Этот пластик (полиуретан) надо резать как коронкой. Я обычно беру трубу нужного диаметра, привариваю её к какому-нибудь хвостовику, который можно потом будет зажать в дрель. Затачиваю край трубы и делаю на нём 4-8 запилов напильником, чтобы эти зубчики быстрее резали. Потом всё это в дрель и как коронкой вырезается круг нужного диаметра. Только я это делаю в тех случаях, когда готового изделия купить нельзя. А манжету, ИМХО, лучше брать авторскую. И дешевле, и качественнее, и возни меньше.
Нара 19-05-2011 18:28

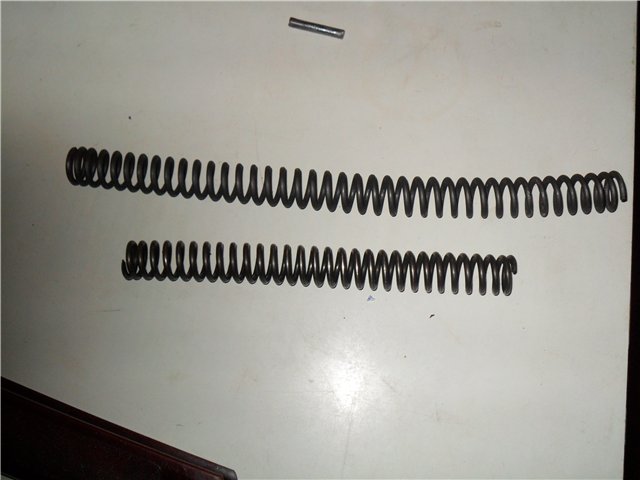

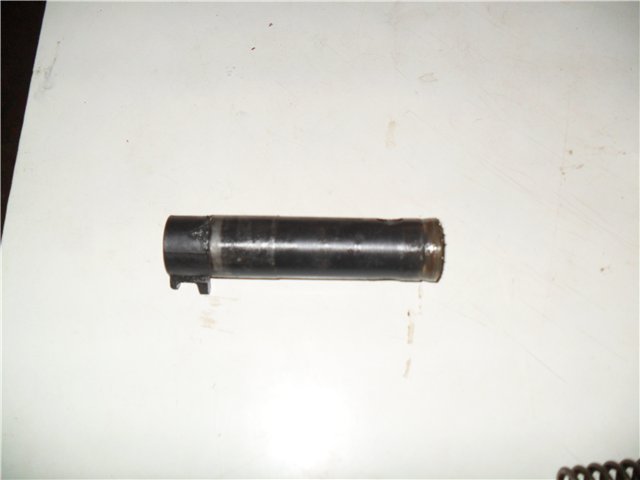

Задачка для айрганнеров - просьба о помощи Дано - винтовка иж-22, поршень от иж-38 с грибком и пластиковой манжетой и пружина мр512 - 40 витков толщина около 3 мм Надо рассчитать сколько надо отрезать "шоб влэзло" как я посчитал - во взведенном положении посадочное место под пружину = проточка поршня иж38 + 3-4мм колодки
и вот
в общем пожалуйста, знающие люди хоть киньте проточку поршня иж38
p.s Отснял другие фото, но так как фотограф из меня плохой, фотоаппарат был не мой а освещение тира плохое - получилось плохо
-S-B-A- 19-05-2011 19:08
quote: 40 витков толщина около 3 мм
Около нельзя и еще нужен ход поршня.А вообще просто стыдно.Есть комп в нем калькулятор и еще нужна простая линейка.А для начала, хоть школу иногда посещать.
Нара 07-06-2011 16:18
никто поршень от иж-22 не продаст? а то с поршнем от иж-38 рабочий обьем компрессора заметно снизился.. мощу отьедает зараза
ZabStump 07-06-2011 16:40
Поршень наверное от ИЖ-38С он такой же как на МР-512, а вот на ИЖ-38 практически такой же как на ИЖ-22, но отличие будет в том, что у ИЖ-22 передняя стенка будет толще ну и в грибке конечно, т.е. у 22-го больше потенциал к укорачиванию поршня и увеличению хода поршня, хотя это может привести к необходимости стачивания тяги взвода и протачиванию цилиндра глубже для зацепа поршня с колодкой УСМ и скорее всего переносу передней скобы крепления чуть назад, чтобы дать возможность тяге взвода поставить поршень на взвод, но это всё нужно, если стачивать поршень по максимуму. Моё всем ИМХО .
Gaydamak 07-06-2011 19:11
Без фоток НЕ ПОВЕРЮ!
Rotop 07-06-2011 20:30
Добрый вечер всем владельцам иж-22 ! Нужно узнать мнение ёжиководов, насчёт ствола данной винтовки. Хочу построить мощную ППП используя сей ствол с латунным лейнером, так вот как он поведёт себя при разгоне ? я о том, что наверно во всех ППП, кроме данной, используются стальные, так вот смогу ли я заставить скользить в нём полуграмовую пулю скажем на 250-300 м.с. ???
Lieutenant Raven 07-06-2011 20:34
Для названной цели ствол неудачен. Кстати, он не единственный с бронзовым лейнером. Такие стволы есть у ПСР, ПСРМ, ПСРМ-2-55. Но у них они нормальные, а у 22-го калибр чуть уменьшен. В результате пули идут очень туго. Лучше выбирайте из серии ПСР.
Rotop 07-06-2011 20:44
Я так и думал, не летит из него ничего( Но это при родном компрессоре. То есть единственная проблема в том, что ствол тугой? Хм, но может оно и лучше, большее усилие страгивания будет, не? Почему зацикливаюсь на данном варианте - других нет.
-S-B-A- 07-06-2011 20:48
quote: ёжиководов, насчёт ствола данной винтовки.
Стволы с лат. лейнером нельзя использовать на разгонных винтовках.Раньше пульки -колпачки делались из чистого свинца и были достаточно мягкими.И то при большом настреле разбивали заход и сход.Чтобы убедится в мягкости ствола,достаточно на шомпол одеть чистую белую тряпочку и прогнать по стволу.На ней будут видны следы латуни.И потом они могут быть очень плотными.
Rotop 07-06-2011 20:57
Ясно, спасибо!!! буду думать где взять подходящую дудку, а этот доработаю и оставлю как есть на иже..
ZabStump 08-06-2011 12:38
quote:Originally posted by Gaydamak: Без фоток НЕ ПОВЕРЮ!
Мне не веришь? Фоты на предыдущей странице.
Нара 08-06-2011 18:01
Поршень от иж-38 на кожаную манжету. 2 пути для закрепления на нем пластиковой манжеты и увеличения рабочего обьема компрессора 1) Срезать 2-3 мм стали, выделать грибок и привинтить его - ничего сложного 2) Посмотрев чертежи грибка и соразмерив их с толщиной стенки поршня я понял что можно попытаться выточить этот грибок на поршне НО! толщина стенки будет максимум 2 ММ - ДОСТАТОЧНО ли будет этого для работы с усиленными пружинами ( обрезок мр512)?? не лопнет ли поршень?
Lieutenant Raven 08-06-2011 18:11
Если максимум 2 мм, то страшновато. Может ведь и 1.5 и даже около 1 получиться. Сразу, конечно, ничего не сломается, но со временем вероятно начнёт деформироваться. Хотя обрезок 512-й - это не очень мощно (всё же не GH440 или ГП), но думаю со временем (может год, может больше или меньше) металл прогнётся.
Нара 08-06-2011 19:09
Лейтенант, какую бы толщину вы не побоялись бы оставить? решил по 1 варианту идти
