Shershen
27-08-2007 15:48
"Почти" потому что задник-направляющая цилиндра у меня просверлен на станке под телескопическую направляющую. Через это отверстие вывел заправочный клапан.
Ежли заправку выводить не в торец, а в другое место, можно сделать на коленке абсолютно все.

Мои предпочтения:
1. Пружина низкого давления. Силу регулировать не просто, а очень просто.
2. Уплотнение поршня - не кольцевая резинка, а резиновая манжета. Ресурс повыше, требования к рабочей поверхности пониже. Ну для на коленке - то что нужно.

В пружине нет ни одной детали которую нужно комуто заказывать.
Руки на время изготовления желательно перевешивать на правильное место

Что нужно:
Бенсшовная трубочка цилиндра пружины внешний 24,5-25мм, внутренний 21 в минус на вылизывание рабочей поверхности.
Трубочка (можно и сварную как у меня) внешний 20мм, внутренний 16. Это для поршня пружины.
У меня обе трубочки - нержавейка. Очень сложно на коленке внутреннюю поверхность вылизывать. Развертка задирает. Пришлось исключительно абразивом.
Зато сталь и не ржавеет
Кусочек поршня главного тормозного цилиндра москвича с манжетой - обтюрирующий кончег поршня пружины. Из негоже можно сделать переднюю стенку цилиндра пружины.
Поршень ГТЦ УАЗика - заглушка поршня с отверстием под заправочный штуцер.
Заправочный штуцер - грузовой удлинитель шинного нипеля.

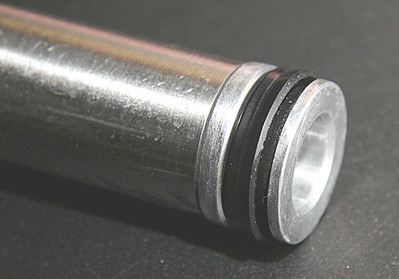

Чего вышло:

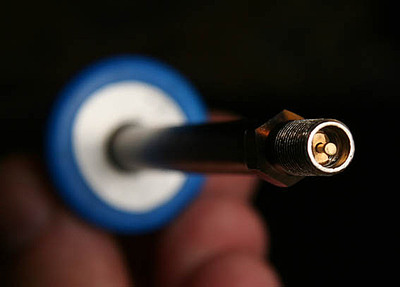

click for enlarge 1920 X 600  77.6 Kb picture
click for enlarge 1417 X 238  53.6 Kb picture
click for enlarge 992 X 694  85.1 Kb picture
click for enlarge 567 X 407  47.2 Kb picture
click for enlarge 1920 X 1685 430.2 Kb picture

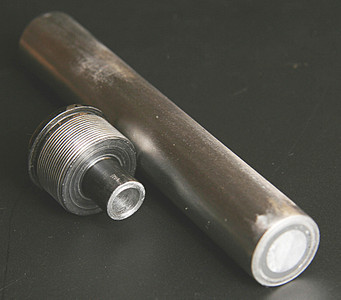

На последней фотке - тот самый сверленый задник с отчекрыженной направляющей.
У меня просто еще один есть, длиннее штатного, посему портить железо не байус
Синенькое - кусочег термоусадочной трубочки, для лучшей центровки. Поршенек ГТЦ УАЗИка диаметром 28мм, а нужно 29. Получилось 28,7 - вполне нормально.

Shershen
27-08-2007 16:10

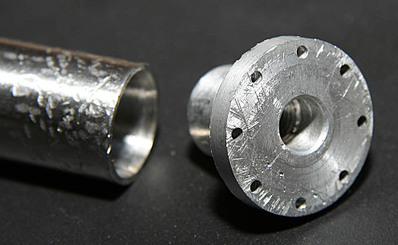

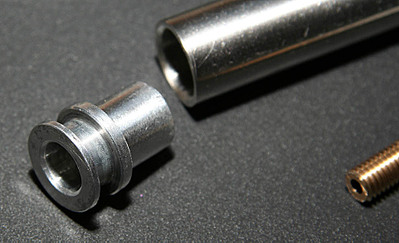

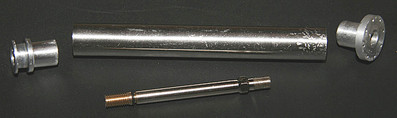

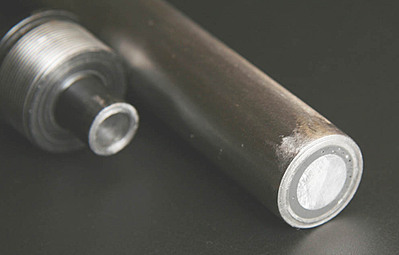

Для того чтобы это все собрать нужно немного напилинга, шкуринга, притиринга, жидкого сваринга. Ну посверлить и резьбу порезать тоже придется

click for enlarge 1417 X 421  72.6 Kb picture
click for enlarge 992 X 603  92.5 Kb picture
click for enlarge 992 X 610  91.2 Kb picture
click for enlarge 992 X 633  62.9 Kb picture
click for enlarge 850 X 602  84.1 Kb picture

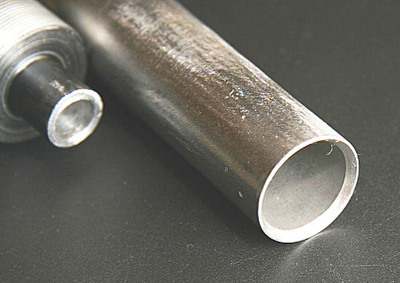

На последней фотке - немаленькая такая фасочка. Без нее манжету просто не вставить.

Shershen
27-08-2007 16:16

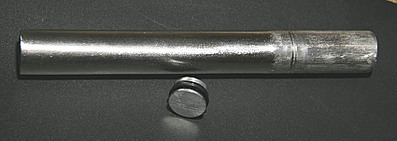

Маленькая тонкость.
Ежли передний кончик трубочки цилиндра пружины отрезать труборезом, получается хороший бортик (толщиной у основания около 1мм) в который упрется передняя стенка. И ничего никуда не выскочит. Можно просто круглик с резиночкой вложить изнутри в качестве передней стенки и ничего не клеить.
У меня эта мысль завелась слишком поздно. Поленился поршень укорачивать.

click for enlarge 850 X 301  58.1 Kb picture
click for enlarge 1920 X 1394 360.1 Kb picture

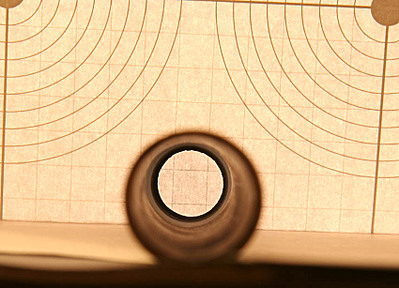

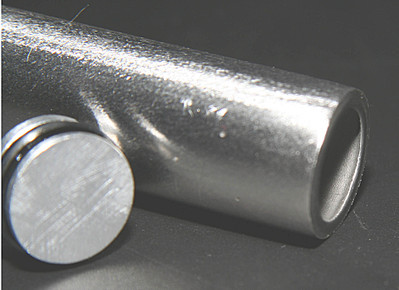

Вот буртик после трубореза видно.
click for enlarge 850 X 613 104.5 Kb picture

Степеь сжатия примерно 2,3. Пострелял. С давлением примерно 22 бар (манометр велосипедного насоса до 20бар всего, потому и примерно) скорость тяжелого премьера 290м/с.
Усилие взведения примерно как с пружиной.
Выстрел стал короче.
Что больше всего удивило - перестала смещаться СТП в зависимости от положения стрельбы. Что с упора, что сидя, что с колена, что сидя на стульчике уперев локти в колени.
Считаю это самым главным плюсом всей конструкции. Ну кроме регулировки силы пружины, разумеется
Ну про кучу скажу пока так - ооочень уверенно попадаю в лист А4

Заправочный штуцер:

click for enlarge 480 X 640  90.9 Kb picture

Ну вот в принципе и все.

ЗЫ: 2Кайнын. Спасибо за трубочки для цилиндра, которые ты мне презентовал года 2, а может и все 3 назад . Одну я испортил Но все как видишь, пригодилось

Petrucha
27-08-2007 18:25
Ну и классно! Взял и сделал.
Готовь ответы на вопросы:
-Когда в серию?
-Скока?
Shershen
27-08-2007 18:54
А они готовы
В серию лично моими силами - никогда
Но при этом дорого

На самом деле ежли у когото из "производственников" есть интерес - все размеры скажу.
Даже без дыбы. Да и эскизики с критичными размерами (а это понятно длины деталек) нарисую.
Яп и сам с удовольствием ничего не стругал, а купил бы готовую. Но поскольку нэту , пришлось повозиться.

Форменная одежда и снаряжение.
Медаль Защитнику рубежей Отечества металл
Нашивка на грудь Войска ПВО пластик
Пряжка на ремень ВМФ СССР металл

gnom
28-08-2007 01:43
Поздравляю, весьма интересно
Ilgiz
28-08-2007 09:19
А ТТХ с новой пружиной? Выкладывай скорее, интересно всем думаю.
ВиТТалий
28-08-2007 15:00
Мои поздравления! восхищаюсь!
Shershen
28-08-2007 16:25
2 Ilgiz
Дык какие ТТХ-то?
Скорость?
Ну сколько надую, столько и будет
Более менее стабильная скорость получается от 16Дж. Ну и до 30+.
Ну или от 200 до 300+м/с для тяжелых пуль.

Про кучу говорить рано.
Несмотря на отличный результат тех самых уверенных попаданий в лист А4. Сфотал листег
Да и хочется пострелять с разной энергией и получить отстрел для разных скоростей, благо подсдуть/поднадуть - минута.
Это не быстро, месячишко-то точно займет.

И просьбочка к прочитавшим.
На моем кетайком насосеге стоит манометр с шкалой до 20,5бар. Нужен до 30, ну или 40. Хотя и на 30 барах винтовку думаю уже не взведу
Резьба М10х1.
Где взять?
Буду признателен за наводку.

AIR-GUN.RU большой выбор пневматики
Пневматическая винтовка МР-512-28 4,5 мм (пластиковая ложа с пазом под оптику)
Шарики BB ASG оцинкованные 4,5 мм 0,35 гр 300 шт.
Шары металлические в банке 6мм (250 шт)

Shershen
28-08-2007 22:45

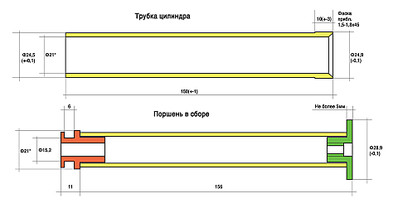

Вот рисунки с размерами. Поставил только более менее критичные.
Стоит обратить внимание на цифру Ф21*. Тут все дело в звездочке .
Ежли делать как я с уже готовыми заглушками, то в принципе остается только трубочки померить да отрезать.

click for enlarge 1920 X 1025 117.7 Kb picture

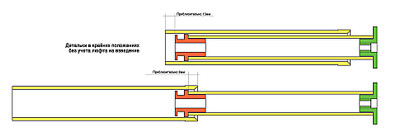

Тут можно понять насколько критичны длины, куда и на сколько можно поменять и как выбрать толщину передней стенки.
Например я стреляю с диановской манжетой, это +2мм хода. Сталбыть у меня в невзведенном положении не 8, а гдето 6, минус фаска.

click for enlarge 1920 X 637  93.7 Kb picture

Conus
29-08-2007 12:25

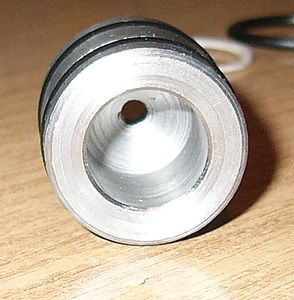

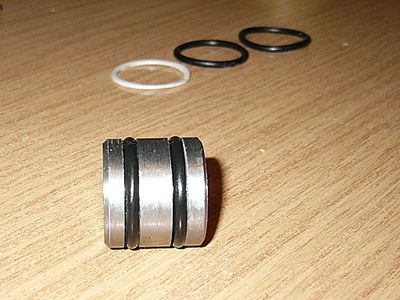

Теперь осталось в движущуюся часть внедрить цилиндр с отверстием в донышке (придётся подбирать диаметр) и система гашения отдачи готова
ГП Теобен- пример тому.
click for enlarge 460 X 515  47.1 Kb picture
click for enlarge 459 X 468  39.5 Kb picture
click for enlarge 1024 X 768 118.1 Kb picture
Arsenevich
29-08-2007 12:38
Conus(у). А будет ли серия? Я бы записался.
Conus
29-08-2007 12:57
quote:
Conus(у). А будет ли серия? Я бы записался.

По поводу серии Shershen писал:"В серию лично моими силами - никогда "
а я тут не при делах


Shershen
29-08-2007 16:32
2 Conus
Разумеется я об этом думал

Вот только в моем конструктиве места под это хозяйство не переизбыток, мягко говоря и подвижная масса будет копеешная.
А удлинить цилиндр пружины, чтоб сильно торчал из поршня мешает УСМ, который торчит внутрь цилиндра винтовки

Да и хлопотно это. Для разных энергий нужен разный перепуск компенсатора, мне так каэцца. А хочется таксказать простоты и стабильности граничащей с примитивизмом
В опщем пас.

Оно и так стрелять начало так, что просто никто не поверит в те результаты, которые у меня уже есть .

Купить в интернет магазине с доставкой по всему миру

Майки

Кружки

Термосы

Фартуки

Conus
29-08-2007 23:48
quote:
Оно и так стрелять начало так, что просто никто не поверит в те результаты, которые у меня уже есть .
Это о скорости или о точности?
blacksmith
30-08-2007 12:21
quote:
Originally posted by Shershen:

Резьба М10х1.Где взять?Буду признателен за наводку.



Обратись ко мне, помогу. Ну..и поздравления, конечно. Уважаю.
Seventeen
30-08-2007 12:52
Мазово)
Shershen
30-08-2007 16:07
2 Conus
О кучности
Мощности и в стоке хватает.
Ты про несмещение стп (ну, почти) и более короткий выстрел прочел?
А теперь пофантазируй

2 blacksmith
Обратился в РМ

Mr_Yakudza
31-08-2007 02:59
респект, респект.
многие сожалели о невозможности поставить ГП от Петрухи, ибо центральный зацеп поршня, а ты молодец))
думаю терь 1250 станет пользоваться большим уважением у эрганнеров.
ибо уже не витуха, не будет винтовку так колбасить как при выстреле с витухи и куча получше станет
gnom
31-08-2007 03:58
Боковой зацеп там и даже спусковой механизм такой же как на всех гамах....
