e-go
27-04-2009 01:28
Здравствуйте, уважаемые Дроздоводы.


ВНИМАНИЕ!!! Описание и фотографии самой свежей версии платы (третьего поколения) находится здесь.

Описание прежней версии платы (второго поколения) находится на девятой странице.

Фотографии плат второго поколения на десятой странице.

Последние комментарии в обсуждении здесь.

В этом посте информация и фотографии устарели, см. ссылки выше.

ВАЖНО!!! С июня 2012 года производством плат и приемом заказов от Дроздоводов России и СНГ занимается Деструктор.

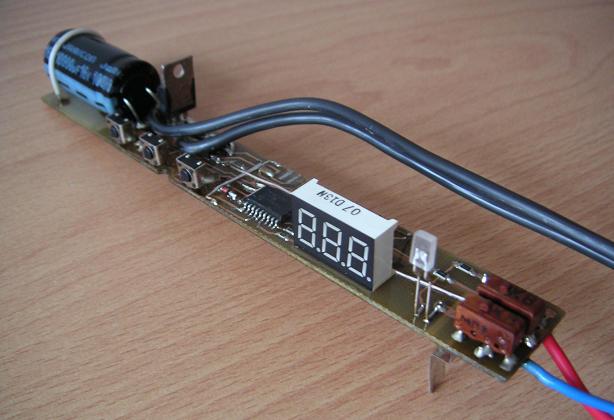

Вашему вниманию предлагается печатная плата, устанавливаемая взамен штатной электроники Дрозда. Ее устройство показано на фотографиях. С левой стороны цевья устанавливаются три кнопки и трехразрядный светодиодный индикатор.

614 x 420

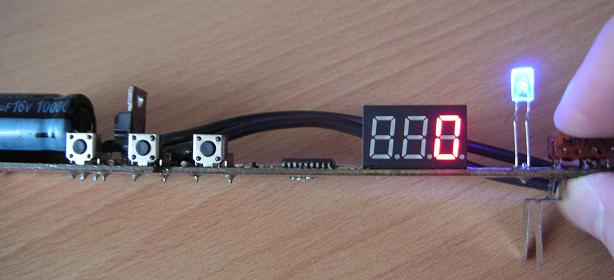

При подаче питания включается гламурный синий светодиод, а на табло отображается счетчик выстрелов. Автор не дальтоник, просто на фото светодиод получается ярче и "голубее" . Похоже, все цифровые фотоаппараты пытаются устранить эффект "красных глаз" - на самом деле сегменты индикатора ярко-красные, а не бледно-розовые.

614 x 280


1. Управление режимом огня (первая кнопка).

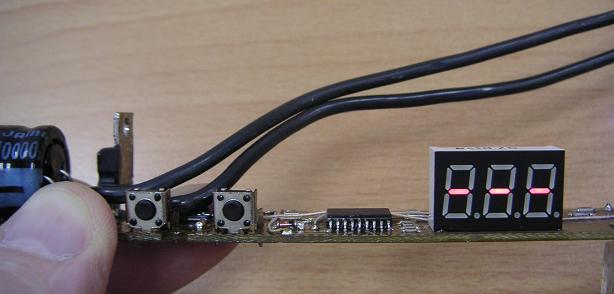

При однократном нажатии отображается текущий режим. Три прочерка означают, что это режим без ограничения длины очереди.

614 x 294

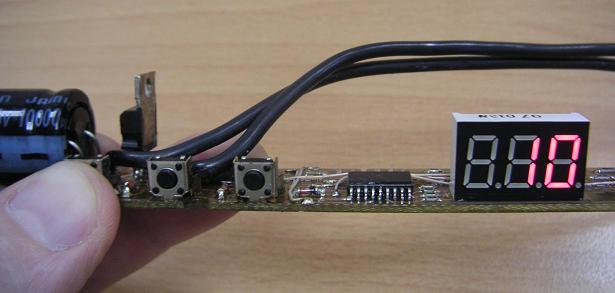

Повторные нажатия на кнопку циклически переключают режим огня. Доступные режимы: "без ограничений", "одиночный огонь", 2, 3, ... до 10 выстрелов в очереди.

615 x 293

Выбранный режим стрельбы сохраняется в энергонезависимой памяти. Через 3 секунды индикатор переходит в режим отображения счетчика выстрелов.


2. Управление скорострельностью (вторая кнопка).

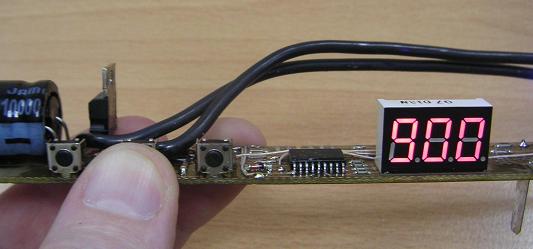

При однократном нажатии отображается текущий режим.

533 x 249

Повторные нажатия на кнопку циклически переключают скорострельность. Доступные режимы: 300-400-500-600-700-800-900 выстр. /мин. (на новых платах до 2000 выстр. /мин. см. дальше в этой ветке) Настройка сохраняется в энергонезависимой памяти. Через 3 секунды индикатор переходит в режим отображения счетчика выстрелов.

3. Цифровая настройка продолжительности импульса тока соленоида (третья кнопка).

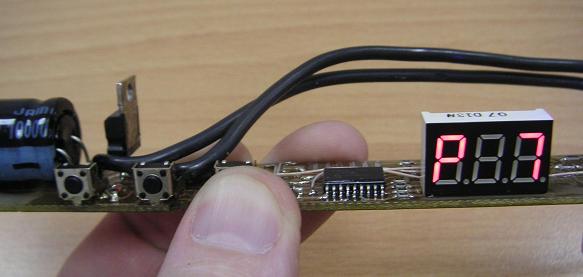

При однократном нажатии отображается текущая настройка. "P" от англ. Pulse - импульс. Следующая цифра - его длительность в миллисекундах.

583 x 277

Повторные нажатия на кнопку циклически переключают величину продолжительности импульса. Доступные режимы: 1...15 миллисекунд с шагом 1 мс. Значение длительности импульса сохраняется в энергонезависимой памяти. Через 3 секунды индикатор переходит в режим отображения счетчика выстрелов.

4. Счетчик выстрелов.
Включается сразу после снятия Дрозда с предохранителя.

5. Совместимость с апнутыми версиями Дрозда.
Работоспособность сохраняется при напряжениях питания 5...14 вольт.

Верхний предел напряжения питания увеличен до 24 в. Введена поддержка бункера. См. дальше в этой ветке).

Устройство требует небольшой доработки цевья - сверления отверстий под кнопки, пропиливания окна для индикатора, а также припаивания пары проводов к выводам соленоида.

Все опытные эйрганнеры, ЗАНИМАЮЩИЕСЯ ТЮНИНГОМ ПНЕВМАТИЧЕСКОГО ОРУЖИЯ, приглашаются к сотрудничеству.

Кроме того, приветствуются любые комментарии, мнения и т.д.

С уважением,
Сергей Письменский, разработчик.

bomb
27-04-2009 16:54
Полезная штука будет. Цена вопроса интересна... Если это взамен штатной то и ёмкость кондёра(в) желательна 30000-40000мкф. Так как более меннее серьёзные ребята предпочитают ввд вместо СО2,и для него штатной ёмкости кондёра маловато.

e-go
27-04-2009 20:49
Альберт, спасибо за отзыв.


Цена вопроса интересна...

1800 руб - новая печатная плата плюс почтовые расходы, примерно 200...300 руб.

Если это взамен штатной то и ёмкость кондёра(в) желательна 30000-40000мкф

На плате есть место для дополнительного конденсатора, с которым суммарная емкость составит 20000 мкФ. Больше в объеме цевья нет места, дополнительные конденсаторы придется размещать в других местах.

BRN
27-04-2009 22:39
ну цены как и у всех - это гуд уже 3 предложения на рынке, здоровая конкуренция - это очень хорошо!
Бомб не указал еще одну фишку -16в надо и ллучше - больше. ибо под ВВД и напруга другая.
Egor
27-04-2009 22:47
Интересно как раз есть дрозд с умершей электроникой... Поменял бы с удовольствием

Форменная одежда и снаряжение.
Фуражка сувенирная ГИБДД
Мешок спальный Ямал
Удочка зимняя `Зорька` (два барабана, деревян.ручка)

e-go
27-04-2009 23:05
quote:
Originally posted by BRN:

16в надо и ллучше - больше



С незначительными доработками это осуществимо, вольт до 20 точно. Сообщите, если надо еще больше, это тоже возможно, но переделка будет более глубокая. Сейчас пока хотелось бы выяснить насколько востребована у дроздоводов, не удовлетворенных "коробочной" комплектацией, разработка с перечисленными выше характеристиками.

quote:
Originally posted by Egor:

Поменял бы с удовольствием



Егор, вы в Ижевске бываете? Может, знакомые есть или родственники?

Всем спасибо за отзывы.

Egor
28-04-2009 10:19
Девочка из института туда уехала, могу поискать контакт, давай те в личку
Кайнын
28-04-2009 11:24
какое токопотребление платы в режиме ожидания выстрела (индикаторы горят)?
e-go
28-04-2009 12:35

токопотребление

В зависимости от напряжения питания и отображаемого на дисплее числа (количества включенных светодиодных сегментов), потребляемый ток составляет от 11 до 19 мА. Если взять усредненную емкость обычных/алкалиновых батарей за 1000/3000 мА*ч, то устройство с ними проработает (без учета тока стрельбы) от 52 (плохие батарейки и много цифр на табло) до 272 часов (хорошие батарейки и мало цифр).

AIR-GUN.RU большой выбор пневматики
Рогатка с упором, большая (MK-T11)
Рогатка без упора, большая (MK-T9)
Кейс 125 с оптикой (поролон, кордура) (8789003045)

julbu
28-04-2009 12:55
А может взять LCD индикатор типа TIC (заодно и функциональнее будет). Все равно LEDы в солнечную погоду почти не видны, а по ночам народ редко стреляет. Cчетчик выстрелов инкремируется/декремируется, блокируется стрельба после 30 (к примеру закончился магазин). Есть ли индикатор состояния батарей..... А вообще баян, я бы сделал использование штатных переключателей, но с возможностью программирования их функций через комп.
Штурмфюрер
28-04-2009 14:02
quote:
e-go

Уважаемый, фото девайса в Дрозде фстудию (законченный вариант увидеть охота).

quote:
в энергонезависимой памяти

Это значит, что значения обнуляются после постановки на предохранитель?! Тогда нужно отдельный выключатель питания делать.

e-go
28-04-2009 14:21

LCD индикатор

Насчет того, что в солнечную погоду лучшей читаемостью обладает LCD - вы правы. Но LCD индикатор сделан из стекла и требует бережного обращения из-за своей хрупкости. Прибор со светодиодным индикатором я отдал Саше Деструктору в солнечный день, он остался доволен.

блокируется стрельба после 30

А нужна вообще такая, так сказать, функция??? В чем ее полезность? Что, если я зарядил не 30, а 26 пуль? Или если у меня "нескончаемый" магазин? Счетчик устроен предельно просто: включил питание - начался счет. Не выключая питания можно настрелять 999 выстрелов. Хочешь обнулить счетчик - просто кратковременно выключи питание.

индикатор состояния батарей

Немного теории. У батарей/аккумуляторов есть так называемое внутреннее сопротивление. Оно может только увеличиваться по мере разрядки батареи. И чем больше потребляемый ток, тем больше энергии бесполезно теряется на этом сопротивлении. Поскольку соленоид Дрозда кратковременно потребляет значительный ток, то имеет смысл измерять напряжение батареи именно в эти миллисекундные моменты, что сопряжено с определенными трудностями. Измерение напряжение малонагруженной батареи большого смысла не имеет, поскольку значение получится не информативным, а наоборот, вводящим в заблуждение.

с возможностью программирования их функций через комп

Я могу сделать такую штуку с выходом в Интернет и управлением наводкой и стрельбой через веб-интерфейс. А кто это купит и будет ли удобно этим пользоваться???
e-go
28-04-2009 14:23

значения обнуляются после постановки на предохранитель

Наоборот, аппарат запоминает установленные вами режимы и после выключения питания (и даже после смены батарей) "помнит" все прежние настройки. Обнуляется только счетчик выстрелов.

julbu
28-04-2009 14:46
quote:
Originally posted by e-go:
[b]
LCD индикатор

Насчет того, что в солнечную погоду лучшей читаемостью обладает LCD - вы правы. Но LCD индикатор сделан из стекла и требует бережного обращения из-за своей хрупкости. Прибор со светодиодным индикатором я отдал Саше Деструктору в солнечный день, он остался доволен.

блокируется стрельба после 30

А нужна вообще такая, так сказать, функция??? В чем ее полезность? Что, если я зарядил не 30, а 26 пуль? Или если у меня "нескончаемый" магазин? Счетчик устроен предельно просто: включил питание - начался счет. Не выключая питания можно настрелять 999 выстрелов. Хочешь обнулить счетчик - просто кратковременно выключи питание.

индикатор состояния батарей

Немного теории. У батарей/аккумуляторов есть так называемое внутреннее сопротивление. Оно может только увеличиваться по мере разрядки батареи. И чем больше потребляемый ток, тем больше энергии бесполезно теряется на этом сопротивлении. Поскольку соленоид Дрозда кратковременно потребляет значительный ток, то имеет смысл измерять напряжение батареи именно в эти миллисекундные моменты, что сопряжено с определенными трудностями. Измерение напряжение малонагруженной батареи большого смысла не имеет, поскольку значение получится не информативным, а наоборот, вводящим в заблуждение.

с возможностью программирования их функций через комп

Я могу сделать такую штуку с выходом в Интернет и управлением наводкой и стрельбой через веб-интерфейс. А кто это купит и будет ли удобно этим пользоваться??? [/B]

Ну хозяин барин. Навязывать свое мнение не хочу. Просто я делал открытый подобный проект, почти все как у вас
Знакомый дроздовод сказал, нафиг все это надо. Ведь в основной массе людям нужно на штатных переключателях, 1-3-анлим, 600-900-1200, мощу - один раз подкрутил подстроечником. Счетчик выстрелов декрементация с отсечкой, чтобы в холостую не стрелять. А насчет настроек через комп, если изделие достаточно массовое, то первоначальные затраты на написание протокола обмена с сервисным Win приложением (и его написание тоже), с лихвой окупится гибкостью под любые требования, ведь не будешь компилировать проект с изменениями под каждого.

⚡ -10% на все сейчас при заказе товаров на сумму от 3000₽! Промокод: 41YQ9 ⚡

Футболки

Постеры

Подушки

Шлёпанцы

e-go
28-04-2009 15:48

один раз подкрутил подстроечником

Тут на самом деле довольно хитрая зависимость энергии пули от многих факторов, в т.ч. типа используемых батарей, степени их разряженности, температуры баллона и т.п. Выставить оптимальную длительность импульса подстроечником один раз и навсегда не получится. Кроме того, по движку подстроечнка невозможно определить длительность формируемого импульса.

Вообще, мы с Сашей сначала дооооооолго обсуждали какими характеристиками должен обладать новый блок автоматики. Теперь он готов. Интересует мнение опытных дроздоводов, особенно тех, кто разбирается в тюнинге.

с лихвой окупится

Эти бы расходы окупить как-нибудь

e-go
29-04-2009 10:03
2 Sturmfuehrer: Фотографии выложим обязательно, только чуть-чуть попозже.
Мизраэль
30-04-2009 12:24
quote:
Originally posted by e-go:
Поэтому я ИЩУ ЧЕЛОВЕКА, ЗАНИМАЮЩЕГОСЯ ТЮНИНГОМ ПНЕВМАТИЧЕСКОГО ОРУЖИЯ В ИЖЕВСКЕ.

Я непосредственно тюнингом не занимаюсь, но руки растут откуда надо, в том числе и по электронике. В чём будет заключаться смысл сотрудничества?
e-go
30-04-2009 01:08
Ответил в П.М.
majorad
03-05-2009 22:15
дристе всем! а как сделать темп дрозда выше? куды впаивать резистер?
галанат
06-05-2009 12:04
А для бункерного Дрозда можно добавить?
