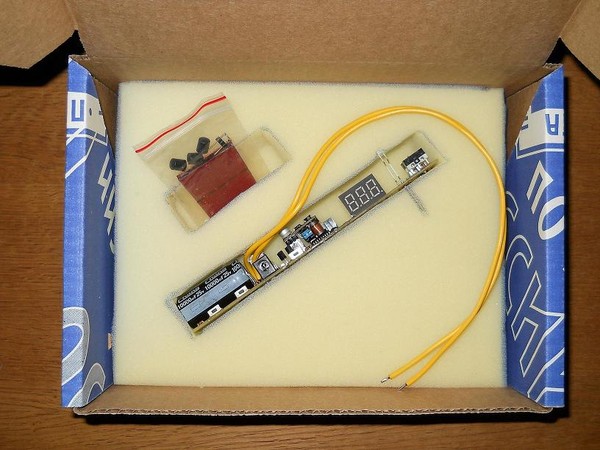

В комплекте перемычка для использования вместо преобразователя напряжения при напряжении батарей до 16 вольт (если напряжение выше 16 вольт, установите преобразователь на место), черные пластиковые толкатели (будущие кнопки) и красное оргстекло двойного размера (если при установке оно будет случайно поцарапано, всегда есть еще одна заготовка).

2. Если хотите быстрых и не слишком хлопотных денег, загляните лучше на мой сайт:

www.e-go.narod.ru

Там много разных проектов, но имейте в виду, что самое коммерчески успешное изделие - таймеры, которые считают, сколько времени горел свет над бильярдным столом. Таким способом владелец стола может предотвратить потери выручки. Естественно, владельцев столов не приходится долго уговаривать на установку прибора.

Контрольные приборы с минимальными доработками можно также использовать в саунах.

1800 руб - новая печатная плата плюс почтовые расходы, примерно 200...300 руб.

Цена прежняя?

Внимание! Новая версия платы дешевле.

quote:

---

Originally posted by klest:

к сожалению дорогая для меня

---

Дрозд сам по себе - штука весьма специфическая. На его глубокую модернизацию решаются очень немногие владельцы. Поэтому новая плата никогда не будет массовым изделием. А большой тираж изделия - ключевой фактор, влияющий на цену.

Если б платы устанавливась в каждый Дрозд, можно было бы запустить их серийный выпуск, купить компоненты оптом, подготовить все файлы для автоматической сборки и наклепать хоть 100000 штук по "китайской" цене.

В реальности заказы поступают нечасто (см. второй абзац). Закупка компонентов, ручное изготовление платы и преобразователя напряжения, сборка, предварительная проверка, покрытие защитным лаком, еще одна проверка на стенде, упаковка и отправка заказчику занимают два-три дня.

Тем, кому плата пока не по карману, могу предложить два выхода:
1) Где-то в соседней ветке предлагают плату со стеклянным дисплеем, которая дешевле.
2) На моем сайте (www.e-go.narod.ru ) описаны контрольные таймеры для бильярда. Это самое коммерчески успешное изделие за всю мою жизнь. Они кормили меня несколько лет, пока я не насытил ими рынок в Ижевске и его окрестностях. В ДРУГИХ РЕГИОНАХ ЭТИ ПРИБОРЫ НИКЕМ НЕ ПРОДВИГАЛИСЬ, это нераспаханное поле для деятельности. Существуют аналогичные приборы (их делают где-то в СПб), контролирующие сразу 4, 8 и большее количество столов. Их ставят в больших бильярдных клубах. Но если в каком-то кафе, гостинице, профилактории, на базе отдыха и т.п. установлены всего один-два стола, наши приборы вне конкуренции по цене и возможности переезжать на новое место вместе с отдельным столом. Эти же приборы применимы и для саун. Напишите мне на почту (e-go гав inbox точка ru) или в ПМ, если знаете такие места в вашем городе/регионе. Сложнее всего установить контакт с владельцем стола (поскольку рядом со столом сидит маркер/администратор, а мы для него классовые враги), если получится, уговаривать хозяина не придется. Просто предложите ему самостоятельно прикинуть в уме срок окупаемости устройства.

Добавлю напоследок, что плата хоть и дорогущая, но с самого начала проектировалась с учетом максимальной простоты самостоятельной установки владельцами Дроздов. В ней нет хрупких компонентов. В комплекте с платой идет перемычка на случай, если потребуется вернуть Дрозда к его исходным энергетическим характеристикам.

Что осталось в конструкции от прежней версии:
1. Посадочные размеры и расположение органов управления.
2. Диапазон напряжения питания (9-24 В).
3. Совместимость с бункерным и небункерным Дроздами.

Что изменилось:
1. Скорострельность (400-600-800-1000-1200-1400-1600-1800-2000).
2. Напряжение питания бункера зависит от положения перемычки на плате (см. подробности ниже).
3. Более мощный транзистор в цепи управления мотором бункера.
4. Импульс (4-12 мс).
5. Больше нет нужды в применении преобразователя напряжения.

В целом, изменения были продиктованы следующими соображениями: если мы хотим увеличить скорострельность, то для этого требуется повысить напряжение питания бункера. Эффективность импульсных преобразователей напряжения снижается с уменьшением разницы между входным и выходным напряжением. Если мы увеличиваем выходное напряжение, мы уменьшаем эту разницу. Кроме того, при повышении напряжения питания бункера, увеличивается потребляемый им ток. Импульсный преобразователь при таких условиях становится менее эффективным и более громоздким. Процессор и индикатор потребляют не более 12 мА, для их питания достаточно обычного линейного стабилизатора напряжения. А вот для питания бункера теперь есть три различных варианта:

1. Если напряжение батарей не превышает 17,5 вольт, рекомендуется установить перемычку на плате в положение "ближе в разъему бункера" (там всего два положения). В этом случае питание на мотор бункера подается прямо с батарей. Фактическая скорострельность, которую можно получить в таком режиме, зависит от этого напряжения.

2. Если напряжение батарей выше 17,5 вольт, можно переставить перемычку в положение "ближе к индикатору". Теперь напряжение бункера стабилизировано на уровне 15 вольт. Это безопасный уровень для мотора бункера. Если напряжение батарей выше 20 вольт, возможно, потребуется проверить нагрев стабилизатора после трехминутной интенсивной стрельбы. В самом худшем случае и при самых тяжелых условиях к стабилизатору напряжения, возможно, потребуется прикрепить небольшой теплоотвод, место для него имеется.

3. Если ставится цель достичь максимальной скорострельности, перемычка устанавливается в положение, описанное в п. 1. В этом случае вы сможете подать на мотор бункера напряжение, превышающее 17,5 вольт (до 24 В). Новый транзистор в цепи управления бункера рассчитан на больший ток.

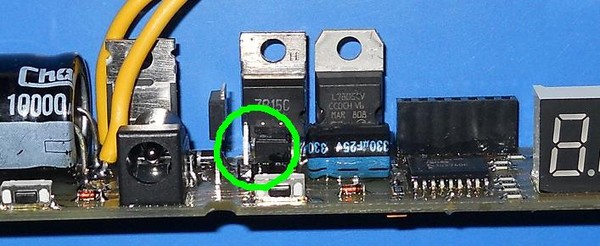

Вот где находится и как выглядит перемычка:

Поскольку больше нет нужды вручную паять преобразователь напряжения, цена платы уменьшилась на 400 рублей и составляет 3300 руб. Стоимость доставки остается прежней и для большей части России составляет 200-250 руб.

Вопросы и пожелания направляйте на:
e-mail: e-go гав inbox точка ru
Skype: sergey.pismensky
