quote: судя по коту (учится сидит?) и телефону дома работаешь?
Во блин детективы!
Дома конечно. Стружку еще не собирал за два дня работы. (хвала супруге
за терпение!) По баллонам- у нас немного другая цена. Маленькие стоят
2гривны(украина) а большие 5. Два маленьких дешевле одного большего
выходят. И по суммарному объему больше.
quote: По камере по 12 гр.: слышал о существовании (да и АГМ предлагает) расширительных камер под 12 гр баллоны делается заместо штатного узла прокалывателя
Тут понятно, больш и ставить негде. Разве что спаять сложную
конструкцию неправильной формы. Но это легкое извращение. Хотя идея
имеет право на жизнь. А ставить на место штатного узла иглы, там объем
маловат все равно будет. Так что уж лучше камеру на всю ручку
пистолета, (чтоб мало не показалось) а 12-ти граммовый баллон на вынос,
под ствол. Пока попробую на маленьких, а если что, то и до большего
доберусь. Тем более планирую сделать, ну скажем так, модульное
крепление. Хочу- блок с СО2, а хочу- прикрутил емкость с воздухом.
Подача газа по капилярной трубочке в накопитель. Но сначала сам
пистолет сделать надо. Кажется есть свежая идея. Проверить ее можно
было и вообще не переделывая силовую установку.
quote: А резьбу станочком-то 0,5 мм шагом не нарезать?
Не проблемно, но зачем?... Это надо если задана цель сделать резьбу без
осевого биения, а в нашем случае это "из пушки по воробьям" А вообще
станочек режет резьбу с шагом от 0,4мм до 2,0мм с с интервалом в 0,1мм
до шага 1,0, а далее до 2,0 через 0,25мм. И еще если резать резцом, то
нужен специальный инструмент для контроля размера, а в продаже такого
нет. Так что дома рулят всевозможные лерки и метчики
gnom 15-01-2008 03:14
quote: И еще если резать резцом, то нужен специальный инструмент для контроля размера, а в продаже такого нет
А если после последнего прохода пройтись плашкой?
Konstantin_E 15-01-2008 03:27
quote: А если после последнего прохода пройтись плашкой?
Зачем
тогда резцом резать? Весь смысл теряется. Там еще одна тонкость, в
разнице резца и плашки. Если резать плашкой(леркой), то на большей
длине( к примеру, 4-6 диаметров) плашка начнет косить и уходить в
сторону. А на короткой резбе этот эфект не успевает проявиться. С
резцом разумеется все четко. Причем даже если начать резцом, а
закончить леркой, длинную резьбу, то тоже закосится обязательно. А
контролируется резьба из-под резца сначала штангелем, на заготовке, а в
процессе уже, специальным калибром(если не изменяет память) То есть
если режем наружную резьбу, то выдают на заводе две "гайки" Одна в
"плюс" по размеру, другая в "минус". Режем и меряем, как одна прошла, а
другая нет, значить готово.
d!k 15-01-2008 03:31
а вот нафиг еще после нарезки еще и плашкой гнать? резьба нарезанная резцом поточнее будет чем плашкой. а то сначала мучиться с резцом, имея плашку...
quote: нужен специальный инструмент для контроля размера, а в продаже такого нет
резьбомер? такой, на перочинный ножик похож, только вместо лезвий образцы шага резьбы. на метрические резьбы не проблема найти.
Камера под 12 гр баллон 1,5 кубика, прибавка неплохая. а если баллон под ствол - уже не пистолет...
А неметрические резьбы может? Стружку ох как непросто вымести даже с ленолиума... Хоть станка и нет, но сверлю довольно активно.
d!k 15-01-2008 03:33
Опередили.
gnom 15-01-2008 04:35
quote: резьба нарезанная резцом поточнее будет чем плашкой.
Хых,
резцом восновном режут нестандартные резьбы, или на большую длинну, как
уже и было сказано. На коротких участках с метрической резьбой ИМХО
плашкой лучше будет, покрайней мере повторяемость.
Konstantin_E 15-01-2008 11:01

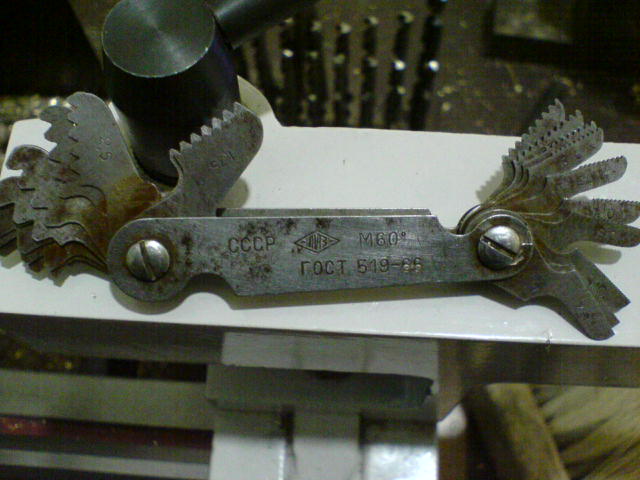

quote: резьбомер? такой, на перочинный ножик похож, только вместо лезвий образцы шага резьбы. на метрические резьбы не проблема найти.
Это именно шагомер.
quote: А неметрические резьбы может?
НЕ, это уже не может. Хотя все это настраивается шестернями. Там в
станке, в шпинделе(это где патрон крепится) отверстие всего 16мм. Вы
представляете торчащую оттуда водопроводную трубу на 3/4"?
quote: Камера под 12 гр баллон 1,5 кубика, прибавка неплохая. а если баллон под ствол - уже не пистолет...
Давайте
ссылку, может останется время так попробую выточить. А баллон под
стволом(под цевьем) просто немного габаритов добавит. На ПСП тоже
резервуар не в рукоятку прячут.
quote: Стружку ох как непросто вымести даже с ленолиума... Хоть станка и нет, но сверлю довольно активно.
Вечером меня это ждет. Радует что комната не жилая, а мастерская, но все-таки На полу как раз линолеум.
Konstantin_E 15-01-2008 11:19

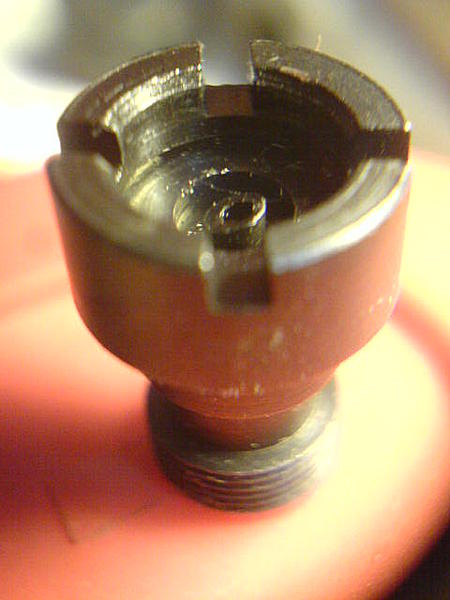

На основе не
такого ли узла делается камера под 12-ти граммовый баллон? Если да, то
рискну сделать, даже ради спортивного интереса.
d!k 15-01-2008 11:52
Да, на основе узла прокалывателя
Konstantin_E 15-01-2008 12:02
Я там
чертежа не нашел, на айрганмоде. Подозреваю что его там и быть на
должно, но если кто знает где есть, то тащите сюда. Посмотрим че за
зверь.
d!k 15-01-2008 12:27
ну чертежей на аирганмоде вообще нет, есть эскизы искал это узел, не нашел. плохо искал?..
Konstantin_E 15-01-2008 13:34
Нашел вот только это
, там внизу есть фото обоих вариантов. В принципе уже складывается
представление как это сделать. Ну посмотрим как будет со временем, а
пока надо закончить камеру под маленький баллончик, тем более что она
большего размера. Ну все, пошел точить дальше. (прям онлайн
изготовленипе )
Konstantin_E 15-01-2008 15:51

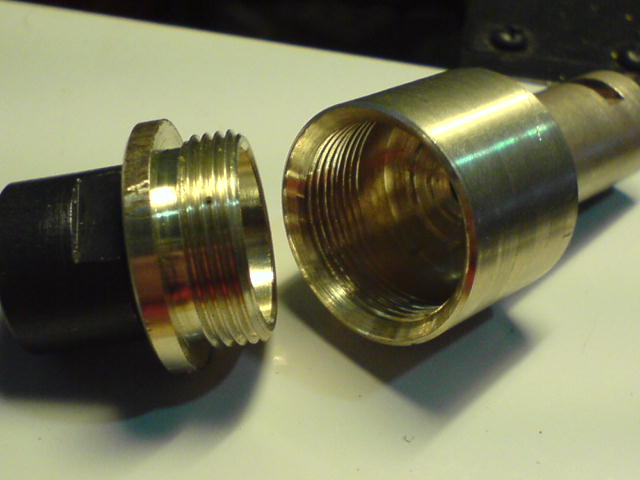

Ну вот,
ззаточил! Единственное что, так пришлось делать из двух частей. По
причине отсутствия подходящего расточного резца. Можно конечно было и
впаять пробку, но это всегда успеется при необходимости.
Konstantin_E 15-01-2008 16:49

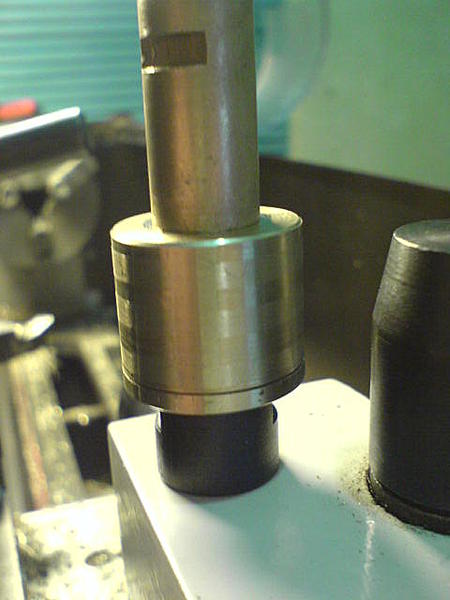

Примерял
камеру по месту. Делал ее немного больше, в длину, чем по чертежу. Так
вот там 17мм длина самой камеры(толстая часть), а у меня вышло 18,5 и
баллон входит прекрасно! Даже еще на 0,5 можно длинее делать. Не
обязательно конечно, что у всех так, но лишний миллиметр длины, это
плюс к объему.
d!k 15-01-2008 18:20
А чего она полосками? Красивенько так получилось, аккуратненько. Теперь АГМу конкурентом будешь))) Во скольку свою работу оцениваешь?
lehaxxx84 15-01-2008 19:08
to Konstantin
так 12гр балон влезает или нет? Чето мне кажется он не влезет...
d!k 15-01-2008 19:40
Нет, эта камера под маленький баллон делалась. 12 гр не лезет.
lehaxxx84 15-01-2008 20:08
А смысл тогда
какой чбот перезаправляемые толька юзать? Если да то можно было по
другому сделать и обьем больше былбы. гдето вначале на 4 или на 5
странице есть рисунок под такую но без размеров.
lehaxxx84 15-01-2008 20:27
Извеняюсь перепутал страница 9.
Konstantin_E 15-01-2008 22:27
quote: А чего она полосками?
Провернулась в кулачках когда резьбу резал. Не хотел сильно прижимать,
вот и поплатился красотой. Ниче страшного, потом шкуркой тронуть и хоть
полировать. ( нафига правда...)
quote: Во скольку свою работу оцениваешь?
В
эту сторону вообще не думаю. Причина- есть своя профессия. Причина
вторая- мороки много, но когда будет отработано, то пойдет быстрее. И
причина три- моя конструкция собрана из двух частей, в отличии от
общепринятой. Надо проверить работоспособность сначала.
quote: так 12гр балон влезает или нет? Чето мне кажется он не влезет...
Вот именно сейчас точу под 12-ти гр баллон. И делаю его в расчете под
пайку, а не на резьбе. Напомните, какого объема камера под 12гр от АГМ?
Только точно, а то надо же от чего-то отталкиваться. Все, ушел на
перекур и еще поточу немного. Половина вроде готова. П.С. слова "нет" я
не говорил...
