Александр М
14-10-2007 14:44
Хочу поделиться решениями по доделке данного девайса.
Он был приобретен сыну на Новый год и за прошедшее время немного изменился внешне и внутренне.
Я знал, что приобретаю и поэтому иллюзий по поводу его характеристик не было. За праздники было расстреляно с десяток балончиков и большая коробка пулек в домашний пулеулавливатель.
С приходом суровых будней первым делом была отработана технология изготовления многоразовых балончиков. Причем дома. Болт был отпилен ножовкой, отверстия- шуруповертом, резьба 8*0,75 под автомобильный ниппель- метчиком, балончики отрезаются, рассверливаются, в них та же резьба, соединение- пайкой. Ниппели от знакомого автомеханика, золотники с черными резинками по 3 рубля из магазина. Огнетушитель ОУ-2 из моего личного гаража, там теперь другой, а дома появилась защита от огненного змея...
Результатом отработки данной технологии явилось появление десятка перезаправляемых балончиков и "заправочной станции" СО-2. Теперь эти балончики у одного моего друга, и он периодически заходит их заправить для использования в Макарове-СО-2.

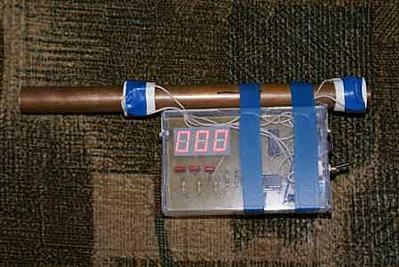

После этого стало интересна скорость данного девайса, и для этого был спаян хронометр(схема из интернета). Скорость реально обрадовала - 100-115 м/с для разных боеприпасов...
Следующим апгрейдом стал подствольный балон большой емкости. Все достаточно просто. В магазине есть неотожженные медные трубы на 18/1 и 22/1 мм по 100 р/метр. Меряем, отрезаем (лучше труборезом- потом легче работать с ровными краями). После этого в магазине был куплен бронзовый сгон длиной 20 см, знакомый токарь довел внутренний диаметр сгона до 18 мм (+), и нарезал внешнюю резьбу х/з made in America.
Отрезаем 1-1,5 см данной резьбы и припаеваем его к трубе на 18, собираем трубы вместе на пайке, торцевые заглушки с резьбовыми ответстиями 8*0,75 и 10*1 и переходная втулка 16/20 мм. в переднюю торцевую заглушку у меня врезан манометр от использованного порошкового огнетушителя д=22 мм.
Немного про СО-2. В балоне хранится жидкий СО-2, и поэтому его давление всегда постоянно, пока есть жидкая фаза, и манометр в данном девайсе не более чем индикатор окончания скорой перезарядки. Визуализация, так сказать...
Итак, переходники. длина припаиваемых поверхностей не менее 15 мм. надеюсь, подробные чертежи не нужны.
Результатом работы стал балон с 300-400 выстрелами (исходя из соотношения объемов его и балончика).
Следующим объектом стал клапан. Все достаточно просто. Идем к токарю, он протачивает клапан на 15 мм, нарезает резьбу 16*1, вытачивает втулку, повторяющую родные внутренности клапана и ту же резьбу, но уже снаружи. Теперь дошла очередь до боевого клапана, его надо удлинить на 1 см (лишнее потом отрежем). Для этого клапан слегка стачивается, точится новая втулка, и потом все это безобразие припаивается друг к другу.
Втулка стоит в клапане на эпоксидке, все это безобразие собирается, боевая пружина ставится чуть более сильная и мы имеем паспортные 200-210 м/с.

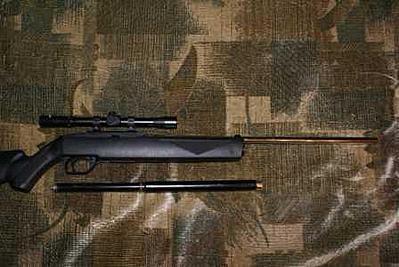

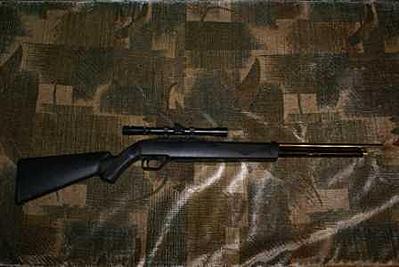

Но тут возникает вопрос со звуком данного девайса. Я пошел в магазин, приобрел 1 м никелированной трубы Д=16 мм, распилил ровно пополам, поставил вместо штатного фальш-ствола, и внутри его запросто уместился простенький глушитель, а винтовка приобрела игрушечный вид, что должно (в теории) облегчить отношения с органами, нас типа охраняющими.
Так в моей небольшой коллекции появился еще один экспонат.
skalex
14-10-2007 15:03
Интересно. Проделана хорошая работа. Ещё не помешали бы фотографии.
gosha-kun
14-10-2007 15:08
Занес в навигатор. Надеюсь, будут и фотки.
Александр М
14-10-2007 19:49
Ребята, сегодня же Покров! С праздником Вас, а фото будут чуть позже
Александр М
14-10-2007 19:57
Вспомнил, что забыл!
Насчет поддува со стороны ударника через уплотнение.
Читал я, что некоторые товарищи предлагают заливать данное пространство герметиком. Так вот, этот герметик выдувает за милую душу! Пробовал!
А лечится все достаточно просто. Во втулке, через которую дует(и дует достаточно сильно) проточил канавку на расстоянии 2 мм от внутреннего края и поставил внутрь резиновое колечко от зажигалки.
И больше на ударник не дует!

Форменная одежда и снаряжение.
Раскладная косметичка для путешествий Small Travelcare, red, 2826.015
Рубашка-сувенир Пограничная служба камуфлированная вышивка
Стакан походный складной бол. СЛЕДОПЫТ 250 мл.

CrossMan
14-10-2007 23:30
quote:
нарезал внешнюю резьбу х/з made in America.

В основном это-то и проблема
Александр М
14-10-2007 23:55
Насколько я помню, токарь сказал, что это резьба 28 витков на дюйм, и за 5 минут и 50 рублей нарезал её сантиметров 10 на сгоне
CrossMan
15-10-2007 01:25
Да я не совсем об этом,какая резьба известно,где бы токаря взять
kvg
15-10-2007 11:38
Да очень интересно,но возникают вопросы.Как поведет себя соединение на пайке?Толщина стенки медной трубки около 1 мм как будет держать давление?Не очень понятно удлинение боевого клапана на 1 см , посадочное место под клапан ограничено.Если можно хотелось бы увидеть фотки.

AIR-GUN.RU большой выбор пневматики
Пневматическая винтовка Crosman Fury NP 4,5 мм (переломка, пластик, прицел 4х32)
Пневматическая винтовка Crosman TR77 NP 4,5 мм (переломка, пластик, прицел 4x32)
Пневматический пистолет Crosman 1701P 4,5 мм

CrossMan
15-10-2007 13:15
quote:
Если можно хотелось бы увидеть фотки.



Ну или хоть схемку от руки
Александр М
15-10-2007 20:29
Отвечаю на вопросы.
Соединение при пайке 15 мм труб вполне достаточно, и 1 мм толщины стенки, т.к. в случае аварии мы имеем обледенелый балон и вырванную резинку золотника...

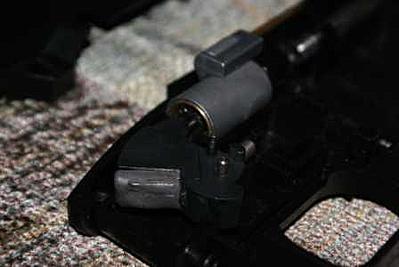

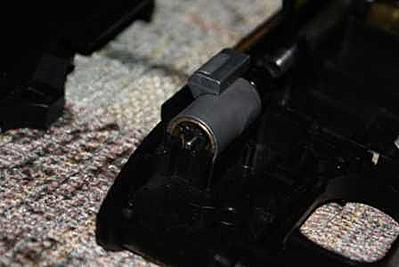

Боевой клапан в результате подгонки был отрезан на ~3 мм с обоих сторон, со стороны клювика торчит на 2 мм, работе не мешает, а паразитный объем меньше
click for enlarge 448 X 300  25.6 Kb picture
click for enlarge 448 X 300  19.1 Kb picture
click for enlarge 448 X 300  23.0 Kb picture
click for enlarge 448 X 300  15.0 Kb picture
click for enlarge 448 X 300  15.8 Kb picture
Gaydamak
16-10-2007 05:15
Эскизики б выложил... Читал-читал, ниче не понял... Где пилить? Куда гвоздить? Медь на 60 атм? 1мм стенка?
kvg
16-10-2007 18:26
Да про клапан можно подробнее,а то тоже не очень понятно.
Halfer
16-10-2007 18:56
Во, а клапан прям как на 357 кросмане). Неужели одинаковые?

⚡ -10% на все сейчас при заказе товаров на сумму от 3000₽! Промокод: 41YQ9 ⚡

Значки

Жетоны

Подставки для ручек

Календари

Александр М
16-10-2007 19:59
Исключительно для KVG

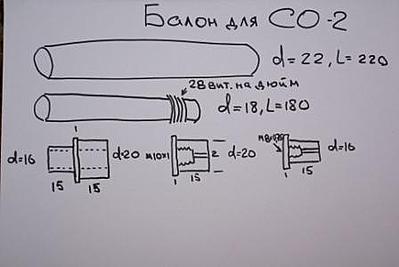

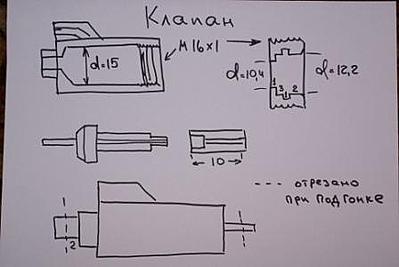

Эскизы балона, клапана, ну и собственно сам балон по частям
click for enlarge 448 X 300  33.1 Kb picture
click for enlarge 448 X 300  38.1 Kb picture
click for enlarge 448 X 300  37.8 Kb picture
kvg
17-10-2007 10:41
Все понял,спасибо огромное.
docalex
17-10-2007 10:43
Очень опасно с таким баллоном. Категорически противоречит правилам элементарной ТБ.
Александр М
17-10-2007 19:47
Рабочее давление для данных труб составляет 60 атм (консультация у одного директора крупной кондейной фирмы), а жидкая фаза СО-2 при 58 +-1 атм . Это раз. Почти годовая эксплуатация. Летом, на солнце... Это два. При заправке пытался измерить изменения размеров балона. Не получилось. Это три. И почему латунная заглушка д=12,2 боевого клапана с толщиной 1 мм стоит, а трубу должно порвать?
rpt_docalex
17-10-2007 20:15
quote:
Originally posted by Александр М:

При заправке пытался измерить изменения размеров балона. Не получилось.



Не может быть. Возьмите микрометр и меряйте трубку до и после нагрева заправки до комнатной температуры.
Александр М
17-10-2007 21:39
С большим удовольствием приму в дар б/у микрометр... Шучу. Измерял штангелем, так что извините. Я не претендую на абсолютную истину. Про данную игрушку рассказал, как есть...
Сейчас началась депрессия. Как обычно после достижения цели. Правда, я обещал ребятам сделать 3 длинных лука детям на Новый год, если не найду приличный ствол. Найду - будет ПСП по всем правилам (опресовка и т.д.), а луков не будет.
