Мужики! есть,
может, у кого накладки на кросман 1377 в виде STL файла? А то рукоятка
лежит, а накладок нет. Хочу их на принтере напечатать.
бродник56 04-09-2014 18:54
привет, есть просто накладки- валяются без дела
INGVAR 1 04-09-2014 21:03
цитата:Изначально написано бродник56: привет, есть просто накладки- валяются без дела
Чего могу отдать взамен? Я почему про модели спросил: 3Д принтер давно есть, а печатать уже нечего
Axel Fox 05-09-2014 11:21
Материал деталей какой на пере заправляемый баллон?
RammRom 05-09-2014 16:32
цитата:Изначально написано Axel Fox: Материал деталей какой на пере заправляемый баллон?
ХЗ, сталь какая-то, достаточно мягкая
Axel Fox 06-09-2014 12:26
Пользовались долго им?Конструкция простая.Интересна надежность.сколько перезаправок выдержал? На какое давление расчитан?
RammRom 06-09-2014 16:30
Честно говоря ни
разу ими не пользовался, пока нужды не было: свой МР-657 перевел на
воздух. Это не говоря уж об изготовлении или приобретении заправочного

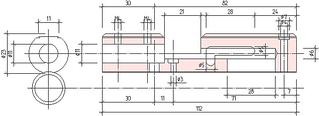

устройства. Чертеж сделал по просьбе одного товарища на ганзе, заодно
решил и здесь выложить. Забыл уточнить к чертежам: клапан использован
штатный из клапанного устройства к МР-651
docalex 10-09-2014 14:10
цитата:Originally posted by Axel Fox: Материал деталей какой на пере заправляемый баллон?
Надо учиться вопросы правильно задавать. Но, если я правильно догадался, то здесь ответы:
Axel Fox 11-09-2014 10:54
Спасибо за подсказку.Эти темы читал.НО там всё самоделкино,а выше распотрошённый балон Ижмеховский---т.е серийный заводской.
kos16 13-10-2014 18:48
Где-то проскакивал чертеж ручки RAR VL12. Если кто видел, дайте ссылку плиз.
kos16 14-10-2014 12:15

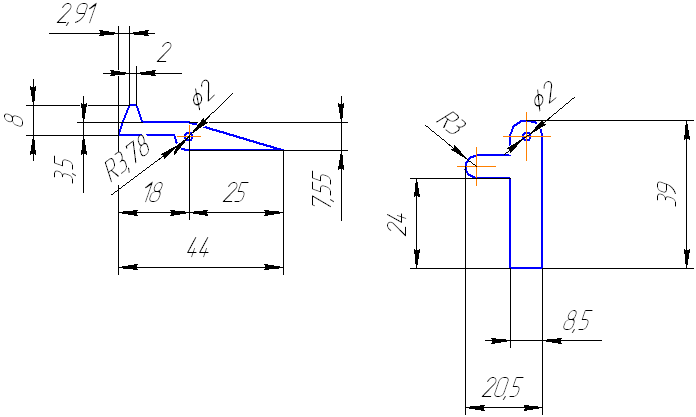

Колодка для УСМ Кросман 1377
Watchdog 15-10-2014 18:07
цитата:Originally posted by kos16: Колодка для УСМ Кросман 1377
Извините, а где размеры отверстий для осей? И, это, на критику не обидитесь? Размеры нанесены, мягко говоря некультурно. Например:
Прорезь под шептало. У Вас указаны общая длинна и ширина, хотя с
оглядкой на способ изготовления (фрезеровка или сверление отверстий и
выборка прорези вручную)грамотнее было бы указать межцентровое
расстояние и радиус скруглений. Вто таких мелочей и ошибок хватает. Если интересно, дискуссию можно будет продолжить.
kos16 16-10-2014 11:03
цитата:Изначально написано Watchdog: Извините, а где размеры отверстий для осей? И, это, на критику не обидитесь? Размеры нанесены, мягко говоря некультурно. Например:
Прорезь под шептало. У Вас указаны общая длинна и ширина, хотя с
оглядкой на способ изготовления (фрезеровка или сверление отверстий и
выборка прорези вручную)грамотнее было бы указать межцентровое
расстояние и радиус скруглений. Вто таких мелочей и ошибок хватает. Если интересно, дискуссию можно будет продолжить.
Я должен как-то оправдаться? Накидал
эскиз минут за пять, по этому эскизу мой фрезеровщик сделал колодку. На
каждом производстве есть свои нюансы в чертежах, так что не вам меня
учить. Удачи вам в делах.
Watchdog 16-10-2014 12:54
цитата:Originally posted by kos16: Я должен как-то оправдаться?
Вы?
Мне? Севершенно ничего, так же как и я Вам. Это форум - место для
общения и обсуждения. Извините, если Вы не способны принимать критику,
то это Ваши проблемы. Я забыв заветы старухи Шапокляк искренне и без
каких либо подколок хотел подсказать как было бы правильнее и, как
оказалось, раз уж Вы работаете на производстве, где ГОСТ, нормоконтроль и
техконтроль - Господь Бог и архангелы его, то возможно это избавило бы
Вас от лишней работы в реале, хотя подозреваю, что Вы вряд ли имеете
отношение к разработке. Ну не хотите, как хотите.
цитата:Originally posted by kos16: На каждом производстве есть свои нюансы в чертежах, так что не вам меня учить.
Ну и слава Всевышнему. Если Вы делаете ошибки, непростительные даже первокурснику и гордитесь этим, то флаг Вам в руки.
цитата:Originally posted by kos16: Удачи вам в делах.
Я уже всего, чего хотел давно достиг, так что удачи ВАм. За сим откланиваюсь и общение прекращаю.
Spin77 17-10-2014 10:30
Товарищи! У кого-нибудь, есть чертеж колодки УСМ Бенджамин Шеридан.
Kot1985 06-11-2014 12:16
братцы! помогите, всё перерыл, не могу найти чертеж ствольной коробки на крысу 1377 низкой круглой, для МК варианта. Буду очень признателен если кто поделится
Human Zoid 14-11-2014 21:13
Kot1985 сам пока не проверял размеры
Евгений_ХХХ 21-11-2014 13:18
Приветствую народ,ищу чертёжик задней пробки от РПШ,киньте кто ни-будь чертёжик(если с размерами вааабче замечательно будет).
столяр2505 29-11-2014 19:42
Коллеги помогите может есть у кого чертёж резервуара на qА78 перевод на воздух?
