quote:

---

Originally posted by knifemen:

Будет не красиво и не удобно. На плече валыно повиснет как галстук на собаке. Стволом вниз вешать надо и приклад в середине сверлить........ думаю тут вариантов мало.

---

Дюраль у меня есть и электролобзик тоже есть у кого взять. Я выпилю, прикину и там уже решу. Может и щёку сделаю из кожи с кольцом под ремень, а дюральку подарю кому-нить

При желании лишнее можно отпилить =)

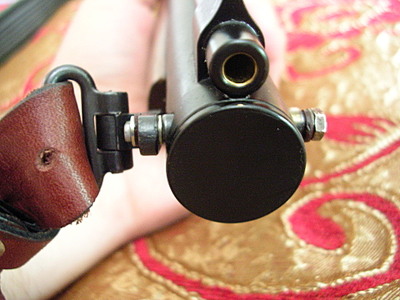

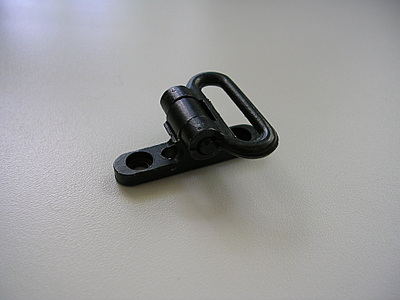

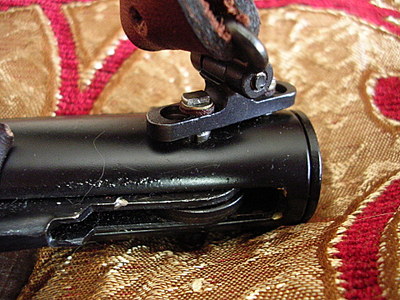

Навернув гаечки, оси развальцевал.

Выглядит громоздко, но крепко. Кол-во шайбочек можно уменьшить =)

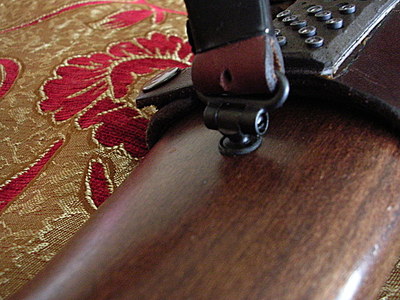

Под антабку подложил маленькое резиновое колечко.

Глубина вреза около 20мм. При желании можно добавить superклей.

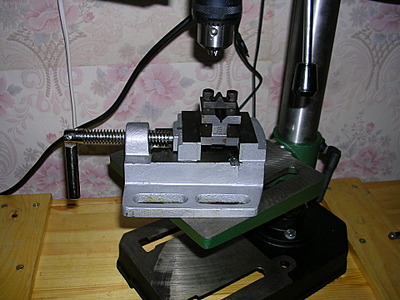

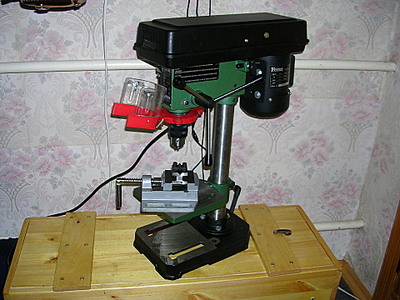

Сверлить антабку дрелью в тисках не очень удобно, а "уходы" сверла не желательны. Рекомендую делать отверстия специнструментами. Станок стоит на ящике с ножами. =)

Помимо сверлильного станка хорошо иметь и специальные тиски. Без них работа не принесёт удовольствия.

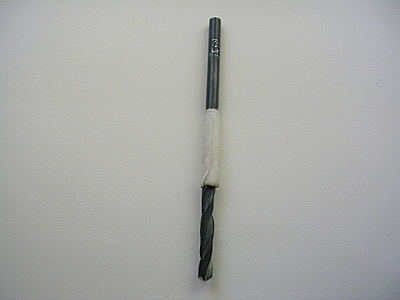

Для того, что бы не просверлить лишнего(в прикладе). Замерил антабку и отметил на сверле малярным скотчем глубину сверления.

Это был первый прототип. Симметрия не соблюдалась, но тоже вариант(при условии что сверлить придётся дрелью). Одно отверстие сделать проще чем два.

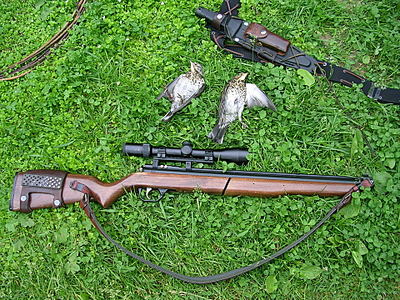

Вот налупил дроздов. Стрельба велась снизу вверх метров с 15 и в горизонтальной плоскости метров на 25.
4 тушки, а столько удовольствия =)


Двух уже ободрал и вспомнил, что жена фотик захватила.

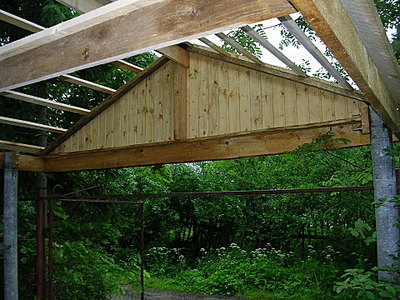

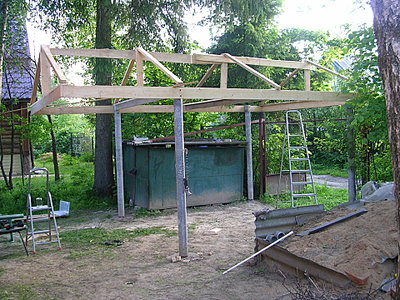

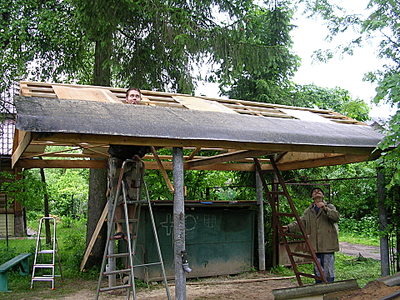

В промежутках между стрельбами построил навес для авто. =))
Естественно шутка.

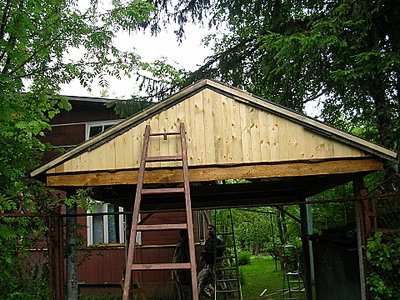

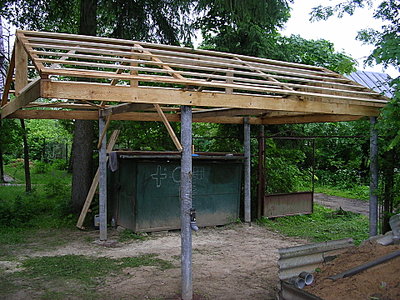

Поставили с дедом за 4 дня, первая сурьёзная постройка Своими руками.

Вот такие выходные вместе с BS, циркуляркой, шуруповёртом...
И прикольной жрачкой во время просмотра ОТЛИЧНОГО футбольного матча!

1. Спасибо тов. Brush за труды по связи со знающими людьми и заказу. Благодаря его усилиям, ровно через два месяца после перечисления денег, заказ получен. Два кронштейна обошлись нам на двоих по 1600 рублей+180 за пересылку из Москвы в Питер.
Спасибо, камрад.

2. Металл кронштейна - недостаточно твёрдый, максимум 200-ка, гнётся от сильного удара. Подчёркиваю красным: именно от СИЛЬНОГО удара. У меня при установленном кронштейне винтовка упала на пол из вертикального положения, со всей дури ударившись передней частью кронштейна от стол. Винтовка не пострадала вовсе, а вот кронштейн получил небольшой изгиб (1-2%) в передней части.
Выпрямлен руками после снятия, качество выпрямления проверено металлической линейкой - вроде как прямой опять.
Однако, калить такие вещи надо, господа американцы. И калить хорошенько. Увы.

3. Кронештейн B-Square - НЕ воронёный, он крашенный. Качество окраски получше, чем на стволе Бени, однако это всё же покрытие краской, и царапается оно соответственно. Ногтем не сковырнёшь, а вот отвёрткой - запросто. Увы.

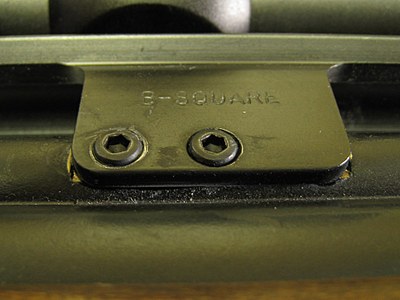

4. Крепление кронштейна осуществляется двумя стальными воронёными винтами длиной ~3мм, с резьбой М3.5, с конусной головкой под шестигранник.
Надо понимать, что полка кронштейна - длинная, а на ней расположен ещё более длинный прицел, после установки которого получается некислое плечо. И при этом, стальные винты вкручены... лишь в мягкую латунь.

Результатом этого является неизбежно появляющийся через непродолжительное время небольшой люфт кронештейна по вертикали (по горизонтали ему не даёт болтаться посадочное место на коробке), из-за просадки латунной резьбы, что естессно, недопустимо.
Увы.
Решений этой проблемы может быть несколько, я выбрал самое простое: зашкурил нулёвкой посадочное место на винтовке, сняв оттуда окраску до металла, и также чуть шкурнул посадочное место на кронштейне, не до металла, но ощутимо.
Потом обезжирил обе поверхности, и нанёс на них обычный мгновенный супер-клей-момент, на который и прикрепил кронштейн. Потом сразу быстро мазнул этим же клеем по винтам и закрутил их оба "до щелчка".
Просушил, и повесил прицел снова.
Вроде держит.
Если же клей держать не будет (поглядим), то останется только рассверливать отверстия посадочного места на винтовке до М4 и нарезать резьбу с заменой винтов на такие же конусные, но М4, а лучше и вовсе М5.
Мда. Не хотелось бы.

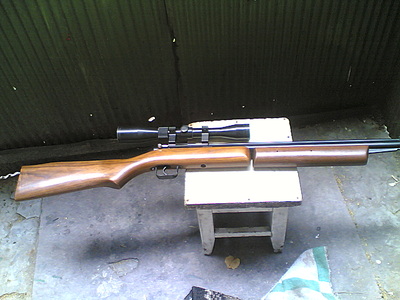

5. Наконец, собственно, вивер. Дело в том, что на мой прицел (Bushnell 3~9x32)оказалось очень сложно найти кольца на 25 мм, и тем более моноблок, большинство колец и моноблоков рассчитаны под прицел диаметром 30 мм, и чаще всего - ластохвост.
Изначально на прицеле были родные кольца под ластохвост, но B-Square имеет вивер, и родные кольца отправились отдыхать.
Результат - были таки найдены последние кольца по 25 мм (в Питерском "Барсе", и больше их там нет и в ближайшее время не будет).
После покупки пришлось содрать с колец те наклеенные с их внутренних сторон полоски не-пойми-чего, потому что, во-первых, они оставляли трудно стираемые следы на прицеле, а во-вторых, одна из них отсутствовала, что привело бы к порешности при пристрелке.
Вместо них была наклеена чёрная изолента.
И тут... выяснилось, что прорези на гребёнке B-Square сделаны более узкими, нежели винты крепления колец. Т.е. Кольцо на неё становится, а винты - не пропихнуть, прорези примерно на пол-миллиметра уже, чем нужно. Блин.
Чтобы повесить кольца на него, надо либо фрезеровать прорези в гребёнке под винты М4, которыми крепятся кольза, либо зауживать винты, обточив их.
Например, можно зажать их в дрель, и поработать надфилем.

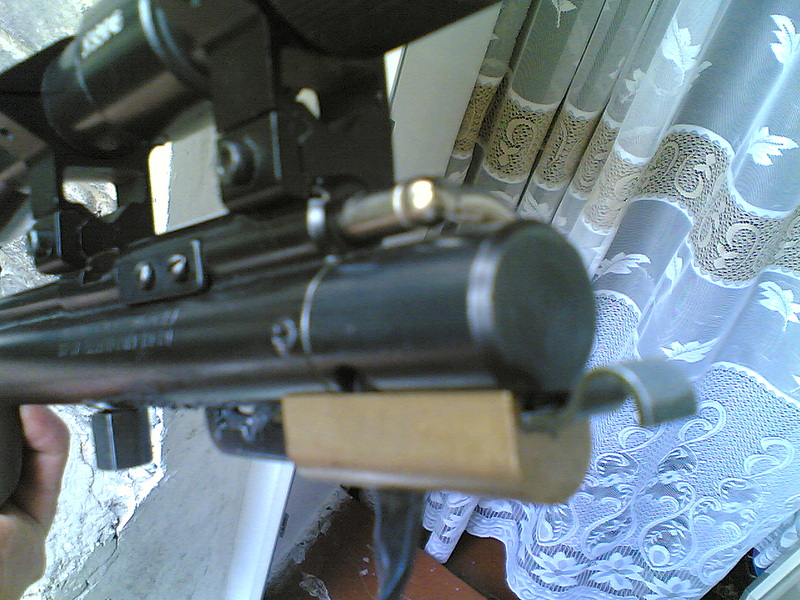

Пока что (ну пострелять хочется!!) просто прихватил кольца за края кронштейна вот так:

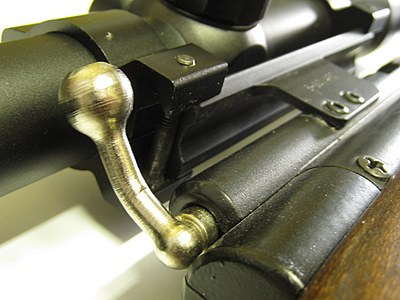

6. Ну и наконец, надо сказать, что рукоятка толкателя всё же немного задевает прицел. Взводить не мешает, но вот то, что со временем это место на прицеле станет... неприглядным, вот это точно.
Но вот уж тут ничего не поделаешь.

Короче, не всё гладко в Датском королевстве, однако, почти всё решаемо.
Уже две вороны получили в башню после пристрелки.
С открытым так не получалось.
Лепота!!

Щёлкни порезче заднюю крышку трубы насоса, плз.
Непонятно, что это там такое блестящее под ней...
[Приглядевшись] Ёлки-палки, там что, задняя крышка металлическая?!

P.S. Модер ставится с помощью изготовления другой передней крышки, на которой вытачивается переходник под него с резьбой.

quote:

---

Originally posted by Maxvad:

Зравствуйте, вот и я стал обладателем этого чюдного девайса! Брал свой аппарат с рук, производства 97 года. Он немного отличается от увиденных здесь. Я его пока ещё не разбирал, но затыльник с УСМ у меня цельный и спусковой крючок - из листовой стали толщиноой 2 мм. Самоя большая, на мой взгляд, проблема-установка модера, а стреляет винтовка довольно громко.

---

Странная фигня... Судя по описАнию, с первого выстрела ударник не пробивает клапан (или почти не пробивает).. По пробуй в таком случае, прежде чем сделать второй выстрел с этой закачки, ещё раз зарядить винтовку и стрельнуть во что-то, что даст возможность оценить энергию выстреля - хрон, доска, журнал...
Если дело обстоит так, как я думаю, то единственной причиной этому вижу (умозрительно, потому что это конечно надо видеть) перекашивание или подзакусывание ударника в момент выстрела, в результате чего, он отдаёт лишь часть своей энергии штоку клапана. Особенно при больших давлениях в накопителе. Возможно, что его достаточно будет прсто смазать. Но в любом случае, стОит разобрать и внимательно всё осмотреть. В цилиндре уже могла появилась выработка или задиры, проделанные ударником (за них и цепляет). В таком случае нужно аккуратно это дело шлифануть.

Вообще, будет здОрово увидеть фотки ударника и поверхности цилиндра в этом месте.

Ещё вариант (из области бреда), что сточилось место прилегания зацепа СК и шептала и само шептало при выстреле трётся об ударник, "придерживая его". Но это надо смотреть. Разбери это место (колодку СМ) и отфоткай, особенно места с ЯВНОЙ выработкой (если она есть).

quote:

---

P.S. Модер ставится с помощью изготовления другой передней крышки, на которой вытачивается переходник под него с резьбой.

---

FilipOk а можно о вышеуказанном по-подробнее, желательно фото, чертежики, а ???

quote:

---

Originally posted by северозападный слон:

FilipOk а можно о вышеуказанном по-подробнее, желательно фото, чертежики, а ???

---

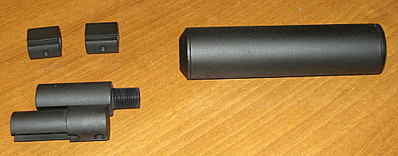

Не будет тебе ни фото ни чертежей. Потому что это только идея, никем ещё не воплощённая в жизнь. Суть идеи такая же как и тут

В верхнем левом углу лежит то, что не относится к теме модера.

Взято отсюда: http://forum.guns.ru/forummessage/25/318699.html

quote:

---

Originally posted by северозападный слон:
Ну вот, обидели....., а я уже было раскатал...., бум ждать!!!!

---

Ууу-ти, какие мы нежные!!! А самому слабо придумать?..
Я, если осознаю для себя потребность в модере, сам буду думать. Даже есть другие уже всё придумают
