quote: 1 - ударник на боевом взводе. Выбрана первая фаза. Сща будет...2 - БАБАХ!!!
Это ерунда, все механика задавливается пружинами. Пружины нужны, чтобы детали вернуть только в зацепление.
С-Б-А 17-10-2013 18:00
quote: как ни странно - взводится без нажатия
У
вас на деталях есть уже выработка в виде скруглений. Или скругления
сделаны изначально. Взвод становится дубовым. Внимательно посмотрите. Не
нажав на СК, шептало вниз не пойдет при взводе. После срыва, шептала не
должны касаться друг друга. На рисунке почти тоже самое и специально
сделано овальное отверстие в шептале. Тут нагрузки сильные и закругления
не прокатят. Еще есть вариант У ВАС ШЕПТАЛО ВСЕ ВРЕМЯ ПОДЖАТО К

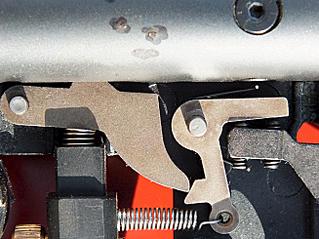

УДАРНИКУ и ПОСЛЕ ВЫСТРЕЛА НЕ ПОДЫМАЕТСЯ В ВЕРХ. Как на фото.
MaratR 17-10-2013 18:42
quote:Originally posted by С-Б-А: Еще есть вариант У ВАС ШЕПТАЛО ВСЕ ВРЕМЯ ПОДЖАТО К УДАРНИКУ и ПОСЛЕ ВЫСТРЕЛА НЕ ПОДЫМАЕТСЯ В ВЕРХ. Как на фото.
Да, именно... Дно ударника плоское, без каких-либо поперечных проточек. После
ремонта или очередного АПа при сборке надо таки нажать на СК, чтобы
вставить ударник в трубу. Всё! Дальше механика работает по заложеному
сценарию. Шептало поднимается только при взводе. Промежуточных возможностей для подъёма у него нет. Сща поищу фото...
MaratR 17-10-2013 18:53

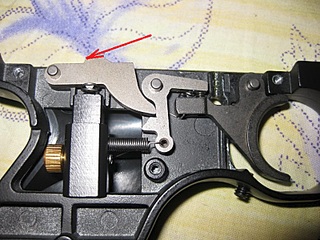

Вот по этой поверхности работает шептало
Kachan 17-10-2013 19:17
quote:Originally posted by С-Б-А: У ВАС ШЕПТАЛО ВСЕ ВРЕМЯ ПОДЖАТО К УДАРНИКУ и ПОСЛЕ ВЫСТРЕЛА НЕ ПОДЫМАЕТСЯ В ВЕРХ. Как на фото.
так и есть, ты прав
quote:Originally posted by MaratR: надо таки нажать на СК, чтобы вставить ударник в трубу
и ведь правда, а я тупанул сбило с толку фото без ударника и трубы
С-Б-А 17-10-2013 19:32
У меня скорее всего
тоже в самоделке шептало вверх не заскакивало,пока лишнее не опилил. А
потом, когда привел все в ноль и взводиться перестало. Поэтому и
пришлось изучать конструкции и делать овальное отверстие. Зато нигде,
ничего не затирает. И взвод и особенно спуск легкие. Но делалось все для
1377. Ручка такая же как и у вас. Под три оси. Пружинки стоят мягкие,
только чтобы механизм на взвод отработал.
Kachan 17-10-2013 19:40
quote:Originally posted by С-Б-А: И взвод и особенно спуск легкие.
у марадера тоже, в принципе, с этим неплохо не матч, конечно, но на боливаровский похоже
MaratR 17-10-2013 19:48
Норм спук. Предсказуемый. Ступенька четкая и не злая. ОК. После срыва шептала перекрестье не спрыгивает с 10-ки
С-Б-А 17-10-2013 19:51
quote: у марадера тоже, в принципе, с этим неплохо
В
принципе он и будет мягкий, только после срыва у вас детали
контактируют, а это мне не нравится. И не понятна сама идея такой
конструкции. Когда достаточно шептало сделать под упор и овальное

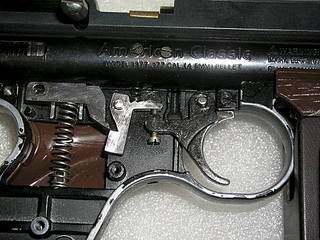

отверстие. Пружины сразу не нужны дубовые. На фото пружинка для
промежуточного шептала, без всяких наворотов. Маленькая еле
заметная.Пружина главного шептала, длинной только чтобы поднять шептало
для зацепа. Усилие спуска минмально и зависит только от пружины ударника
и зацеп почти 90 градусов. У вас угол другой. И соответственно ударник
сильнее давит на шептало.
MaratR 17-10-2013 20:12
У тебя на 1-ом шептале есть полочка. Там так и просятся рег. винты на полочку СК. Будет ступенька. Или принципиально не признаёшь <двухфазность>? )))
С-Б-А 17-10-2013 20:26
quote: У
тебя на 1-ом шептале есть полочка. Там так и просятся рег. винты на
полочку СК. Будет ступенька.Или принципиально не признаёшь
<двухфазность>? )))
У меня там винтик уже
стоит. Правда в СК, легче отрегулировать. Фотки старые, даже овальное
отверстие не сделано. Этим винтиком я просто регулирую ход СК.
\Двухфазность\ сама получается. И не любитель я лишних ощущений, типа
ступенек. Меньше задумываешься. Нажал, выстрелил.
С-Б-А 17-10-2013 21:17

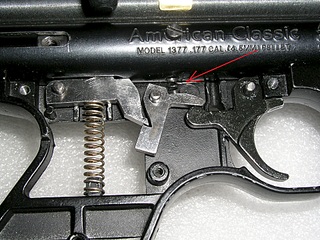

.Новое фото. Овальное отверстие и винтик в СК.
magadan.jey 18-10-2013 12:35
ВОТ ОНО!!! Шептало НЕ ВЫХОДИТ из контакта с ударником!..А я-то не знал... Теперь картинка более, чем ясна!..
На фото в первом посте нет ничего, кроме рукояти, оттого и картина, как
бы, искажена и я правильно всё представлял, в рамках информации,
которая на фото, просто та инфа не полная Выйди
ударник за шептало при выстреле и всё, без нажатия на СК не
взвести...Ну, отлегло, братцы...Вы в курсе, что спасли меня от
помешательства?.. А то вместо пневманутого мог выйти совсем другой -нутый... Мой мир снова стал прежним... Меня
сперва и ввела в недоумение-то именно жёсткая посадка основного шептала
на ось...Будь отверстие эллиптическим, у меня не возникло бы вопросов
(к слову, усм Мародёра (винтовки) так и сделан, с "плавающим"
шепталом(бо у него ударник дальше уходит, чем в пистолете))...У коллеги
С-Б-А ударник иной и потому как раз получилось то, о чём я говорил... Всё, теперь можно спокойно продолжать подготовку к реализации нового пневмопроекта...
С-Б-А 18-10-2013 01:04
quote: Меня сперва и ввела в недоумение-то именно жёсткая посадка основного шептала на ось
Меня
тоже конструкция ввела в недоумение, хотя я и не знал, что ход шептала
ограничивается ударником. Поэтому и пришлось делать овальное отверстие.
Сейчас, как фотку увидел с положением шептала, дошло. Правда не понятно,
какой тут сакральный смысл.
magadan.jey 18-10-2013 05:38
Так и я не
знал про ударник, оттого и вопросы возникли...Забавно, что схема-то
знакомая, как быть не может...На ижиках 60/61/53 пара шептало-поршень
тоже в постоянном контакте....и с тем же эффектом: поршень не даёт
проваливаться шепталу... Видать, давненько с ижиков не делал ничего... Да
ещё и стереотип сработал, пытался рассматривать действие механизма по
аналогии с винтовочным мародёровским и 1377-м...Ну теперь-то я знаю,
спасибо коллегам... А смысл?..так простота производства, пожалуй...тем более, что на штатной основе всё...
DicBig 22-10-2013 16:50
Съездил на природу,
попробывал настроить машинку. Получилось следующее. С одной заправки
разрядил 5 барабанов (8х5=40) на скоростях **32 до **21. В общем буду
"курить" тему и набираться ума! Выяснил также что дальше можно "пукать" -
т.е. 2 барабана на сокростях **18 доя **00! Прицел был постоянник 4х32,
стрелял в пределах 25-30 м. Не понравилось! Нужно где-то 7-8 крат
реальные. Тогда будет все хорошо видно куда стреляешь! СМ взял от
хачика, т.е. длинный. Глушит в нуль! Но хочу по питерской схеме и лучше
если он влезет в фальшствол! В общем учусь! Спасибо ребята за хорошие
наработки! Тема раскрыта интересно и поучительно! Думаю что 2 резика, а
это где-то 120-140 кубиков, полностью раскроют все положительные
качества машинки!
DicBig 22-10-2013 16:57
Забыл одну деталь - стрелял пульками 1,03г.
molofey 05-11-2013 22:47
Мужики, ай нид хэлп! Тут фигня у меня приключилась (( Позавчера наночь глядя пописдил с Марадёром по ночёвкам. Темпер был -2. По
возвращению домой, в подъезде стравило воздух их под передней пробки с
2200 до 1000 пси. Вчера с горя накуярился до талого, а сегодня открутил
переднюю пробку. Кстати, за 2-а года, что качаю Бенджиком без осушителя, резик внутри чистый. Не конденсата, ни грязи... Развернул
резинку на пробке, толстой стороной вперёд и смазал силиконовой
смазкой. Собрал. Начал качать насосом- нихера. Дунул с баллона, такая же
хня! Оказалось- травит из под манометра! Какого лешева, я же его ваще не трогал нах! Подскажите, чё делать то?! Пипец, настроение упало. Накуярица штоле? ((
d!k 06-11-2013 12:13
И под манометром уплотнение заменить, ага.
Maxim888 06-11-2013 01:14
Да ну нах! Какой
кошмар..открутить манометр и заменить уплотнительное кольцо..Образец
несется в автомаз запчастей или на рынок и подбирается колечко очень
быстро..
