Тогда уж лучше сразу девайсом кидать, с которого "магазин" снят...
Миротворец 08-03-2007 22:10
quote:Originally posted by qwertyui: вот такие магазины нужно ____________________________________________ А чертежа нет случайно?
ну, такие вопросы с кондочка не решаются, нам надо посоветоваться с товарищами, постучитесь после праздников
Юра сам девайс еще пригодится при переработке добытого
Goodwin 08-03-2007 22:14

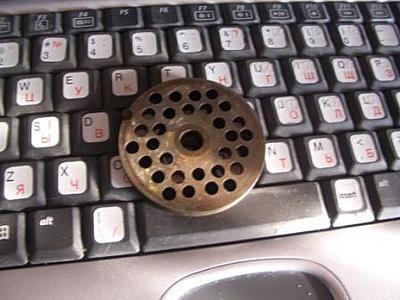

магазин снят с мясорубки
Wilyam 08-03-2007 22:28
хачу....
Миротворец 08-03-2007 22:33
quote:Originally posted by Goodwin: магазин снят с мясорубки
О великий Гудвин, ты все на свете знаешь!!!! Возьми в ученики меня. а смогеш назвать завод-изготовитель?
TechnoW 08-03-2007 22:37
quote:Originally posted by vinipux:
А с обеднёным ураном нету ?
Чтобы в случае чего подранка можно было найти в темноте по не яркому свечению ?
YuraS 08-03-2007 22:52
quote:Originally posted by Миротворец: а смогеш назвать завод-изготовитель?
По идее, должен быть "Арсенал"
Ветеринар 09-03-2007 12:43
ИМХО, магазин - самый сложный элемент в автоматической СО2/РСР-винтовке, если ее делать под пульки типа "диаболо". Какой
предполагается привод использовать - из клапана воздух забирать или
отработанный в надульнике ловить? Или на батарейках будет? Или, может,
вариант, проверенный временем, - часовая пружина.
Не
могу рассмотреть, что там в круглой коробочке. Если это пульки, то,
ИМХО, такая конструкция неудачна - пули контактируют друг с другом,
значит могут деформироваться, а форма звездочки такова, что магазин,
скорее всего, будет склонен к заклиниванию. Если же это ролики для
пулек, то не понятно, зачем нужен диск с гнездами - для более четкого
позиционирования? Плюс, дополнительный люфт и, опять же, склонность к
заклиниванию. Да и зачем нужны ролики, если можно просто дырок
насверлить в диске, как в обычных барабанных магазинах? Или я чего-то не учел?
Кстати,
для того, чтобы магазин поспевал за подавателем, можно увязать их
работу: подаватель движется вперед только после того, как магазин,
провернувшись на одну позицию, освободит его. Как это сделать - думать
нужно.
vinipux 09-03-2007 12:52
quote:Originally posted by Ветеринар: ИМХО, магазин - самый сложный элемент в автоматической СО2/РСР-винтовке, если ее делать под пульки типа "диаболо". Какой
предполагается привод использовать - из клапана воздух забирать или
отработанный в надульнике ловить? Или на батарейках будет? Или, может,
вариант, проверенный временем, - часовая пружина.
Не
могу рассмотреть, что там в круглой коробочке. Если это пульки, то,
ИМХО, такая конструкция неудачна - пули контактируют друг с другом,
значит могут деформироваться, а форма звездочки такова, что магазин,
скорее всего, будет склонен к заклиниванию. Если же это ролики для
пулек, то не понятно, зачем нужен диск с гнездами - для более четкого
позиционирования? Плюс, дополнительный люфт и, опять же, склонность к
заклиниванию. Да и зачем нужны ролики, если можно просто дырок
насверлить в диске, как в обычных барабанных магазинах? Или я чего-то не учел?
Кстати,
для того, чтобы магазин поспевал за подавателем, можно увязать их
работу: подаватель движется вперед только после того, как магазин,
провернувшись на одну позицию, освободит его. Как это сделать - думать
нужно.
Скажем так это самый толковый
магазин для пневмо-автомата, сам пользуюсь подобным от Теобена. Настрел
5000 выстрелов, не одного заклинивания. Если не ставить сверх-жёсткую пружину пули не мнутся, им просто не отчего сминаться.
Ветеринар 09-03-2007 01:05
А можно подробней, какой он - "самый толковый магазин для пневмо-автомата"? Там на фотке толком не разобрать, где что.
vinipux 09-03-2007 01:32
quote:Originally posted by Ветеринар: А можно подробней, какой он - "самый толковый магазин для пневмо-автомата"? Там на фотке толком не разобрать, где что.
Коробочка в ней звездочка с отделениями для пуль и пружина. Крышка
поворачивается против часовой стрелки и отводит за собой звёздочку.
Ставим одну пульку и она стопорит звёздочку от проворота, возвращая
крышечку в первоначальное положения постепенно заполняем все отделения.
Магазин заряжен. Ставим в ружьё и досыдлателем проталкивает пулю,
стреляем. После взвода досылатель выходит из магазина и последний
совершает полуоборот и ставит новую пулю к "окну"
Ветеринар 09-03-2007 02:14
То есть,
магазин стопорится пулей. Досылатель при движении вперед эту пулю
досылает в ствол и сам стопорит магазин. Когда подаватель после
выстрела отходит назад, магазин проворачивается на одну позиция и вновь
стопорится следующей пулей. Так?
Пульки в снаряженном магазине
соприкасаются? Лучи звездочки имеют такую же высоту, как на фото? На
фото между лучами звездочки, точно, - пульки? Не ролики?

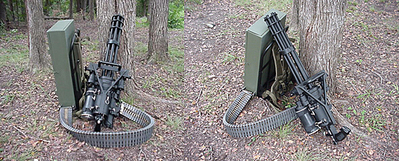

Sova902 09-03-2007 02:31
Тем не менее есть и такие магазины. Мечта оголтелых воронокрысобоев.
Это ЦО2 пневма 6мм.
John JACK 09-03-2007 02:42
Магазин под шары конструктивно нифига не интересен. Ну, почти всегда.
vinipux 09-03-2007 03:33
quote:Originally posted by Ветеринар: То
есть, магазин стопорится пулей. Досылатель при движении вперед эту пулю
досылает в ствол и сам стопорит магазин. Когда подаватель после
выстрела отходит назад, магазин проворачивается на одну позиция и вновь
стопорится следующей пулей. Так?
Пульки в снаряженном магазине
соприкасаются? Лучи звездочки имеют такую же высоту, как на фото? На
фото между лучами звездочки, точно, - пульки? Не ролики?
Правильно.
Пули
не соприкасаются, он находятся между "лучей" звёздочки. На 1-2 мм выше,
в зависимости от вида пуль.Это пули, автор темы уже писал.
Ветеринар 09-03-2007 04:02
Ну, не знаю. Мне такая конструкция кажется несколько травмоопасной для пулек. Кстати, я считал эту схему своим изобретением. Наивный нанайский мальчик...
Ветеринар 09-03-2007 04:21
И еще: подобный
магазин был разработан для винтовок (огнестрел), ЕМНИП, в конце 19
века, но широкого распространения не получил. Основным его
преимуществом считалось то, что патроны в нем не могут сцепиться
рандами (для безрандовых это неактуально).
Kitdze 09-03-2007 06:49
Для точной стрельбы упор на пульки не катит, +вопрос соосности досылания при таком подходе.
Victor620 09-03-2007 10:00
Для точной стрельбы упор на пульки не катит, +вопрос соосности досылания при таком подходе.
При проталкивании вручную, видимых дефектов нет, все же пружинка слабая
, проворачивание барабана при перезарядке всего 5,5 мм (зависит от
калибра) Мой барабан центруется за счет скобки установленной с обратной стороны. Вот фото аналогичного барабана от полуавтомата Monsoon
