А зачем
менять чертеж, кто захочет использовать такой бор, то просто отверстие
делать под него. Кстати, если исхитриться и заточить такой бор под
сверло, Вернее даже под подобии торцевой фрезы, то получиться шикарный
калибратор. Ну, типа вместо развертки. Только рассверлить надо
предварительно до 2,2мм. Вообшем сам под себя он сделает очень
плотненькое отверстие.
Avizenna 26-04-2008 12:08
И то верно. Так и сделаем.
nAxAH 26-04-2008 17:58
вопрос: как полечить, что переходная деталька между ударником и подавателем загинается и не даёт взвести пистоль?
Turhon 26-04-2008 18:08
quote:Originally posted by nAxAH: вопрос: как полечить, что переходная деталька между ударником и подавателем загинается и не да1т взвести пистоль?
Штырёк торчащий из ударника?
nAxAH 26-04-2008 18:39
да.
Puzir 26-04-2008 19:00

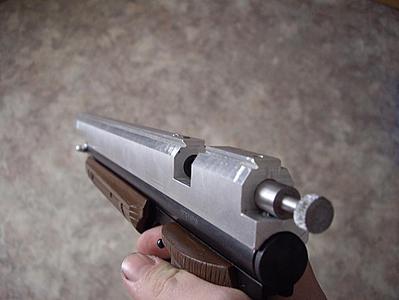

Может вклеить просто ее в ударник или новую сделать на резьбе? В конце концов ударник часто снимать без надобности Вот кстати мой вариант крепления оптики (вариация на известную тему ) Девайс тяжеловат, зато очень статичен при стрельбе с упором на изгиб левой руки
nAxAH 26-04-2008 19:02
новую пока делать нет возможности. хочется сделать что-то быстренько на коленке.
moll83 26-04-2008 21:49
для быстрого
изготовления данной детали нужно:сверло 4,5,дрель, бор машинка или
напильники с полотном нажовочным и газовую горелку или газ. чтоб
отпустить хвостовик сверла. Сначала отпустить сверло. затем зажать в
дрель. разметить и вперёд.удачи. главное
правильно разметить, а то первую я закосячил это как рас она. длинная
часть маловата пришлось точить еще одну. полотно по металллу нужно чтоб
отрезать деталь и чётко сделать кольцевую часть. примерить по чаще не
помешает. на две детальки ушло не боее 30мин.
Jr8 27-04-2008 02:35
quote:Originally posted by Puzir: Вот кстати мой вариант крепления оптики (вариация на известную тему ) Девайс тяжеловат, зато очень статичен при стрельбе с упором на изгиб левой руки [URL=http://forum.guns.ru/forums/icons/forum_pictures/001223/1223489.jpg][/URL]
сурово и строго - мне нравится, классно сделал
Puzir 27-04-2008 02:50

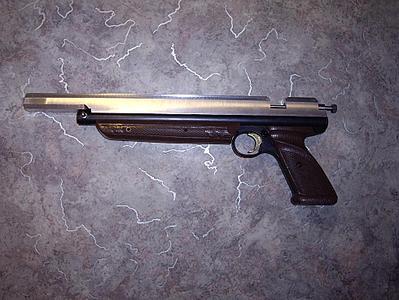

Спасибо Теперь девайс напоминает кремневый пистолет Собран предворительно, еще есть утечки и не стоит полочка для пуль.
Jr8 27-04-2008 02:56
quote:Originally posted by Puzir: Спасибо Теперь девайс напоминает кремневый пистолет Собран предворительно, еще есть утечки и не стоит полочка для пуль. [URL=http://forum.guns.ru/forums/icons/forum_pictures/001224/1224396.jpg][/URL]
вот 100%, а я то думаю, что он напоминает )) именно пистолеты кремниевые =)) Все равно молодец
John JACK 27-04-2008 06:46
Это скорее Дезерт Игл с десятидюймовым стволом
VOKHA 27-04-2008 11:06

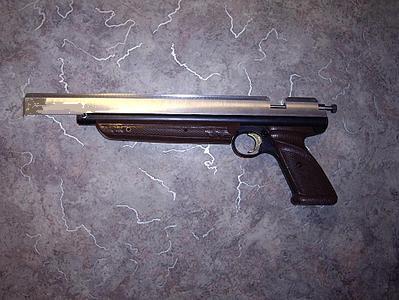

Здорово! А как крепится? И что за стволик? ЗЫ. А не стильней ли было бы вот так:
Puzir 27-04-2008 13:27
Деталь крепится пока
штатно, возможно еще притяну винтиком спереди. Ствол родной, посажен в
коробку на 30 мм и крепится 2-я винтиками, граненая часть-модер
(собственно почти вся коробка им является). Перегородки стоят в граненой
части (пока по сути работает одна последняя, еще одну вкручу скоро). С
детали максимально убран лишний металл для снижения веса, поэтому и
появилось это утоньшение в конце Может выложу эскизы свои если надо кому. Трудоемкая очень в изготовлении эта коробка
Puzir 27-04-2008 20:02
Вобщем с чертежиками
коробки возникли трудности, да и есть в чертежах несколько проблемок,
вобщем делать ее никто не будет ИМХО Вот, выкладываю свой поршенек
взамен Конструкция сырая, но
работает. Есть проблема с уплотнением малого поршня, думаю решается
изменением канавки и менее плотной посадкой деталей. Вобщем довести не
проблема, но лень, если кто-то осилит буду только рад
Прошу не придираться к "чертежам" там даже буковок Д нет у диаметров,
но понять суть можно. Так же понадобится подобрать 2 гайки М8 высотой не
более 3х мм и не выходящие за пределы поршня ессно. Собирается так: на
малый поршень надеваем большой, потом 2 круглые гайки (ими выставляется
положение большого поршня относительно малого (ставим на плоскость и
зажимаем) потом подобранная гайка, капролоновая втулка, еще гайка и
крепление рычага. По круглым гайкам должна ходить раскладывающая поршень
пружина, но практика показала, что и силы трения хватает вполне.
Передняя ззаглушка трубы ессно должна быть пропилена, чтоб рычаг
отводился на максимальный угол, тогда поршень даст небольшой + к объему
насоса.
Avizenna 27-04-2008 22:37
Такая штука
работает реально, только на малом поршне манжета должна быть плоской или
весь поршень делать из капролона, а то появляется дополнитеоьный МО. А
так если выбрать все милиметры то из 18 кубиков можно сделать 20. Но все
это в комплексе (новая накопительная камера с тонкими манжетами и новый
поршень с плоскими манжетами).
Альц Геймер 27-04-2008 23:12
А вот чем плохи алюминиевый накопитель и пластмассовая коробка.. ?
Konstantin_E 27-04-2008 23:27
quote: А вот чем плохи алюминиевый накопитель и пластмассовая коробка.. ?
Алюминиевый накопитель плох только тем, что к нему не припаять
капилляр. Если это надо конечно. А коробка... Пока не обнаружил больших
минусов, кроме того, что на нее оптику не поставить.
John JACK 27-04-2008 23:27
quote:Originally posted by Альц Геймер: алюминиевый накопитель
Проминается об упор при накачке и ползёт назад. Увеличивает МО насоса и перекашивает перепуск.
quote:Originally posted by Альц Геймер: пластмассовая коробка
Не фиксирует жёстко ствол и перепуск, не даёт установить оптику, сделана из говна.
Альц Геймер 27-04-2008 23:39
Понял. Значит пока не убилось всё вышеперечисленное можно пулять.. ?
Hatsan 125 глазами и руками
Вот кстати мой вариант крепления оптики (вариация на известную тему
) Девайс тяжеловат, зато очень статичен при стрельбе с упором на изгиб левой руки
Собран предворительно, еще есть утечки и не стоит полочка для пуль.
