У тебя
коробка какая? Хотя всеравно - если вклеить втулку перепуска в ствол
просто через отверстие для него в коробке, то потом ствол из нее не
вытащишь (и на оборот ). По этому необходимо сделать паз снизу коробки.
vofka 05-05-2010 15:36
Есть у кого чертеж или схема трубы насоса 1377?
alex1608 05-05-2010 20:29
Ни у кого нет
схемки или наброска как и в каком месте должно сидеть металическое
кольцо позади накопителя?хотел поставить но че то не могу представить
как оно там располагаеться
Deni-kin 05-05-2010 20:46
quote:Originally posted by alex1608: Ни
у кого нет схемки или наброска как и в каком месте должно сидеть
металическое кольцо позади накопителя?хотел поставить но че то не могу
представить как оно там располагаеться
Ты
про кольцо которое надевается на накопитель и упирается в выступ в
трубе, или "бобышку" которая просто привинчивается к трубе позади
накопителя?
Deni-kin 05-05-2010 20:50
quote:Originally posted by vofka: Есть у кого чертеж или схема трубы насоса 1377?
В теме кто то выкладывал, но кто и когда... Сейчас подтянутся - подскажут.
vofka 05-05-2010 22:23
Парни очень нужен чертежик или схемка трубы насоса 1377.Зарание всем спасибо за помощь в поиске.
Mr_hait 06-05-2010 10:05

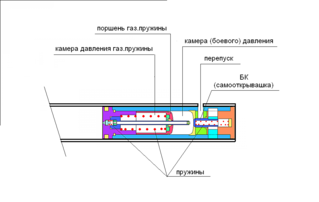

Так-сь пора как грится отдавать долги.... таки дорисовал схемку в электронном виде.... накопителя с ГП и самооткрывашкой, из проекта который забросил....
не показаны пружины и резьбы, пока не научился рисовать их просто...... на этот счет держите тапки при себе...
alex1608 06-05-2010 10:25
Я про то кольцо которое надеваеться на накопитель. каким способом оно крепиться на нем подскажите
Mr_hait 06-05-2010 11:13
ни каким, по умолчанию ...или от тугой посадки до пайки/сварки по желанию...
shepanuk 06-05-2010 12:40
quote:Originally posted by Deni-kin: У
тебя коробка какая? Хотя всеравно - если вклеить втулку перепуска в
ствол просто через отверстие для него в коробке, то потом ствол из нее
не вытащишь (и на оборот ). По этому необходимо сделать паз снизу коробки.
Он у меня есть. Ствол в месте с установленным перепуском спокойно выходит из коробки.
Deni-kin 06-05-2010 17:22
quote:Originally posted by Mr_hait: Так-сь
пора как грится отдавать долги.... таки дорисовал схемку в электронном
виде.... накопителя с ГП и самооткрывашкой, из проекта который
забросил.... не показаны пружины и резьбы,
1. Где то что то такое, я уже видел... без обид . 2. С резьбами всё понятно, а вот пружина там зачем? Или имеется в виду пружина подпирающая ВК и шток самооткрывашки? 3.
ИМХО С таким уплотнением шток-поршень, не уверен что достаточное
давление сможет попасть в левую камеру. Или просто уплотнение нарисовано
"схематично"? 4. Зачем на конце капилярки, вставлена утоньчающая диаметр втулка? 5. Я пробовал сделать прямоточную самооткрывашку... пока остановился чтоб не выкинуть - обязательно что то протекает, блинн .
Mr_hait 06-05-2010 18:24
конечно без обид... за отправную точку взята старая наработка олега... Пружин
там 3шт. кроме озвученных одна большая но не злая - давит на шайбу с
отверстиями перепускного клапана ГП, и поддерживает давление в гп
несколько ниже раб. камеры. Да схематично ... но достаточно точно... вся соль в седле, которое нарисовано схематично. Основная
задача - правильная аэродинамика истекающего потока... а не основная
задействование принципа водоструйного насоса... правда не знаю на
сколько в таком воплощении она работоспособна... Попробуй по моей
схеме, думается удалось предусмотреть антисифоны, и надеюсь избежать
высокотехнологичности... только при работающем образце обо мне не
забудь....
Deni-kin 06-05-2010 18:30
quote:Originally posted by Deni-kin: 4. Зачем на конце капилярки, вставлена утоньчающая диаметр втулка?
?
Mr_hait 06-05-2010 18:41
Основная задача -
правильная аэродинамика истекающего потока... а не основная
задействование принципа водоструйного насоса... правда не знаю на
сколько в таком воплощении она работоспособна... ...только конус там -схематично не показан....
Deni-kin 06-05-2010 19:28
quote:Originally posted by Mr_hait: Основная
задача - правильная аэродинамика истекающего потока... а не основная
задействование принципа водоструйного насоса... правда не знаю на
сколько в таком воплощении она работоспособна...
Блин!
А ты мог написать, что то вроде: "Оставшееся давление, вырывающееся из
капилярки через "сопло" при открытии клапана самооткрывашки, должно
спобствовать скорости потока... " ? Или ты не про это?
Mr_hait 06-05-2010 19:37
Точно в тютельку....
Avizenna 06-05-2010 21:57
Да почти такой
делал Юрий2100, вариация на тему ГП в накопителе. УСМ так близко к
накопителю не получится, там места нет, придется удлинять шток клапана.
Тоже рисую новую СК со встроеным накопителем. В трубе останется только
насос. Есть одна трудность с досылателем, пока в голову простое,
красивое решение не приходит.
Валерий_Одесса 07-05-2010 12:48
quote:Originally posted by Mr_hait: Так-сь пора как грится отдавать долги.... таки дорисовал схемку в электронном виде.... накопителя с ГП и самооткрывашкой, из проекта который забросил....
А
не для особо одаренных типа меня, можно на бумажке нарисовать с
пружинками и с пояснениями что для чего и куда и потом бумажку сфоткать?
Deni-kin 07-05-2010 02:26
quote:Originally posted by Валерий_Одесса: можно на бумажке нарисовать с пружинками и с пояснениями что для чего и куда и потом бумажку сфоткать?
Да простит меня Mr_hait,позволю себе сей рисунок с поясняющими дополнениями . Если что - потру...
Toxa8023 07-05-2010 07:29
Ого какие страсти! Давно сюда не заходил.
quote: Есть одна трудность с досылателем, пока в голову простое, красивое решение не приходит.
сделал себе досылатель по типу крыса 2100
У вот на ум не приходит как скрепить саму коробку - трубу -рукоять?
Кроме как хомута из проволоки и планки сверху с гайками ни чего не
придумал (на старой коробке так было).
