quote:Originally posted by Avizenna: УСМ так близко к накопителю не получится, там места нет, придется удлинять шток клапана.
проект
разрабатывался под насосную от 2100, с небольшим увеличением габаритов
1377, и совсем другим усм, на бумажках вроде все срасталось... а щас
думаю ...может реанимировать.... после чизы... если желание останется...
Валерий_Одесса 07-05-2010 13:44
quote:Originally posted by Deni-kin: Да простит меня Mr_hait,позволю себе сей рисунок с поясняющими дополнениями . Если что - потру...
Совсем другое дело, спасибо за коменты к рисунку. А то соображалка плохо варит.
Валерий_Одесса 07-05-2010 13:49
quote:Originally posted by Mr_hait: Так-сь пора как грится отдавать долги.... таки дорисовал схемку в электронном виде.... накопителя с ГП и самооткрывашкой, из проекта который забросил....
А
зачем делать поршень полукругом и точить под него центрирущую шайбу,
лишняя работа вроде. Или это борьба за МО между шайбой БК и резинкой
поршня? Камера боевого давления не маленькая или потом экспериментальным
путем будет подбираться соотношение ГП и КБД?
Mr_hait 07-05-2010 16:36
...не понял вопроса, повторите яснее...
Раннее
уже засвечивал своё имхо на счет рабочего обьёма в такой системе -
считаю для крысиного ствола 1.5 кубика - слишком , а 1 мало... а соотношение обьёмов вообще сплошное имхо....
Валерий_Одесса 07-05-2010 18:02
quote:Originally posted by Mr_hait: ...не понял вопроса, повторите яснее...
Торец
поршня ГП на рисунке выпуклый и шайба в которую он будет упираться при
выстреле вогнутой формы. Для чего это или почему его не сделать ровным.
Александр11 07-05-2010 18:33
Простите за не скромность, но на какое давление рприменяется данная конструкция?
EGONT 08-05-2010 12:19
Вопрос к знатокам материлов: для колец на накопитель и поршень трубка силиконовая пошла бы? Диаметры по ссылке подходящие..
makshunter 08-05-2010 12:41
quote: для колец на накопитель и поршень трубка силиконовая пошла бы?
На
накопитель пойдёт(он не движется),на поршень думаю нет. Силикон не тот
материал чтоб на поршне использовать, хотя кто-то помнится пробовал.
Валерий_Одесса 09-05-2010 18:54
[QUOTE]Originally posted by EGONT: [B]Вопрос к знатокам материлов: для колец на накопитель и поршень трубка силиконовая пошла бы? Диаметры по ссылке подходящие..
Методом тыка, силикон мне кажется при низкой температуре будет хуже работать
Deni-kin 10-05-2010 03:33
quote:Originally posted by Александр11: на какое давление рприменяется данная конструкция?
Какой смысл говорить о каком то давлении для работы данной конструкции, если ты даже тему, ВООБЩЕ не читалА ?!
Deni-kin 10-05-2010 03:36
МУЖЫКИ, С ПРАЗДНИКОМ !!!
makshunter 10-05-2010 11:09
Спасибо!!! Всех с праздником!!!
MadMaks 10-05-2010 23:57
quote: Силикон не тот материал чтоб на поршне использовать, хотя кто-то помнится пробовал.
У
меня вполне успешно прижился силикон на поршне. Использую для этих
целей сантех прокладки, прозрачные такие, переточенные по внешнему
диаметру, внутренний диаметр и толщина как раз подходит. Настрел уже
перевалил за 500 - полёт нормальный, качаю по 16 раз на выстрел ( ну
нравится мне бабахать тяжелой пулей на ?06мысов :-)), типа похвастался
).
Mr_hait 11-05-2010 09:18
Валерий_Одесса в идеале его вообще конусом сделать для лучшего истечения воздуха при открытии клапана...
EGONT силикон мягкий материал и проминаясь создаёт больший МО в сравнении с ПУ.... пробовал.... перестал...
Maxus15 11-05-2010 22:39
... вопрос по центральной части, тонкая длинная трубка: от чего она или как такую сделать можно, кстати диаметр у нее какой?
Mr_hait 12-05-2010 09:31
самый маленький
диаметр трубы из нержавейки бывает вроде 4 или 5 на 0,8 или 1 стенка
задумка была под них. А сделать думаю не просто... хотя кому как....
представлялось соединение её с резьбовой частью либо горячей посадкой
либо плотной установкой в резьбу с последующей пропайкой
высоко-температурным припоем.
StyletX 12-05-2010 12:51
quote:плотной установкой в резьбу с последующей пропайкой высоко-температурным припоем.
ИМХО вполне достаточно будет неразъемного анаэробного фиксатора резьбы фирмы DoneDeal: Я таким клеил нипеля в 12-и граммовые баллончики.
Deni-kin 12-05-2010 18:49
Тонкую медную
капилярку, можно взять от холодильника или эл.плиты, припоять её к
пробке ВК,а сверху посадить, хоть на клей, колено от телескоп. антены -
это будет проще в изготовлении и при замене, чем искать тонкую трубку из
нержи.
Maxus15 12-05-2010 19:03
quote:Originally posted by Mr_hait: самый
маленький диаметр трубы из нержавейки бывает вроде 4 или 5 на 0,8 или 1
стенка задумка была под них. А сделать думаю не просто... хотя кому
как.... представлялось соединение её с резьбовой частью либо горячей
посадкой либо плотной установкой в резьбу с последующей пропайкой
высоко-температурным припоем.

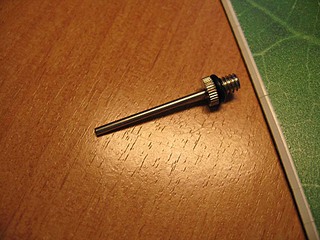

я же говорил, что тоже ГП в накопитель затеял, так вот на самом деле мой вопрос подразумевал, вот это (резьба не показана)
а это ни что иное как вот это (длина 30мм, Ф 2мм, толщина стенки, примерно 0,15мм)
в любом спортивном магазине по 25р за 3 шт. 4-5 мм ИМХО много... ЗЫ:
с противоположной стороны от иглы хорошо умещается маленькая пружинка
от зажигалки (стоит в газовом клапане, там где маленькая резинка), ну а
потом нужен маленький кусочек фторопласта (клапан)...
Валерий_Одесса 12-05-2010 20:19
quote:Originally posted by Maxus15: я же говорил, что тоже ГП в накопитель затеял, так вот на самом деле мой вопрос подразумевал, вот это в любом спортивном магазине по 25р за 3 шт.
У
меня такие китайские иглы для мячей, лёжа в гараже за пару месяцев
поржавели. Может лучше в медицине поискать, капельницы, шприцы, там
вроде нержавейка идёт?
