quote:Originally posted by Deni-kin: А,вот теперь понял, даже когда то это знал
. То есть диаметр окружности - 20,3мм.,странный размер, даже для
дюймового исчисления. Ну,десятые спишем на истирание СК и погрешности в
измерении . Спасибо.
Не
факт, что этот радиус сверлится или точится именно как окружность.
Скорее всего - вырубается из листа с некоторым допиливанием. Сделан под
палец, не слишком крупный. Для моих, к примеру, тесновато. Но пока руки
не доходят существенно переделать СМ, хотя и пора.
------------------ Good... bad... I`m the guy with the gun.
alexbg 15-03-2010 08:33
Ну да, СК
штампуется из листа. А потом нижняя часть ещё немного расплющивается для
получения небольшого расширения под палец, поэтому окружность
получается немножко заваленной.
Deni-kin 15-03-2010 13:40
quote:Originally posted by Zmey177: Сделан под палец, не слишком крупный. Для моих, к примеру, тесновато.
По
этому и интересовался, верхнюю часть СК где палец, я давно сточил,
стало по удобнее, но он же зараза ещё и тонкий - не удобно, хочу
выточить кольцо с наружной проточкой для посадки по толщене на
СК,распилить на сектора, припаять,а потом подпиливать что бы было
удобно. К стати, лично для меня ещё и расстояние между СК и ручкой мало,
палец сильно изгибается, аж до коликов ,это тоже постараюсь исправить.
Maxus15 15-03-2010 22:19
Mr hait пока не сделаю картинок не будет... рассказать могу ... в
подвижном элементе сделано углубление под максимально открытый БК,
также размер БК максимально мал, примерно 1,5-2 мм над запираемой
поверхностью и ход соответственный 2 мм (и соответственно ход БК
ограничен) ... вот примерно так лень двигатель прогресса, не хотел
новый УСМ мутить, оказалось проще придумать только новый накопитель
(хотя, если на вскидку, мою конструкцию, при желании, можно в
существующий накопитель впендюрить, при небольшой его доработке)... может своими решениями поделитесь, хотя бы письменно?!
Mr_hait 15-03-2010 23:35
можно конечно
нового там врядли много если вообще есть.... с момента как в душах
скомкал и ... утилизоровал писюльки, начал осваивать рисование на
компе... такшо попробую на память наэскизить, скоро точно не обещаю ибо
по неопытности время много уходит (быстрее на бумаге... но нужно расти
какбэ...)
Валерий_Одесса 16-03-2010 20:57
quote:Originally posted by Mr_hait: можно
конечно нового там врядли много если вообще есть.... с момента как в
душах скомкал и ... утилизоровал писюльки, начал осваивать рисование на
компе... такшо попробую на память наэскизить, скоро точно не обещаю ибо
по неопытности время много уходит (быстрее на бумаге... но нужно расти
какбэ...)
Будем ждать эскиза, в этом деле новичок
но тоже очень заинтересовался ГП в накопителе, хотелось бы поподробней
описание принципа работы такого накопителя, необязательно с точными
размерами. То что до этого находил не совсем понял.
Maxus15 16-03-2010 22:34
quote:Originally posted by Mr_hait: можно
конечно нового там врядли много если вообще есть.... с момента как в
душах скомкал и ... утилизоровал писюльки, начал осваивать рисование на
компе... такшо попробую на память наэскизить, скоро точно не обещаю ибо
по неопытности время много уходит (быстрее на бумаге... но нужно расти
какбэ...)

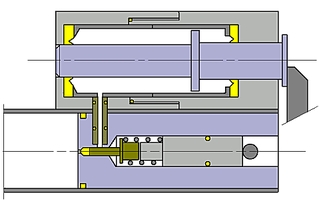

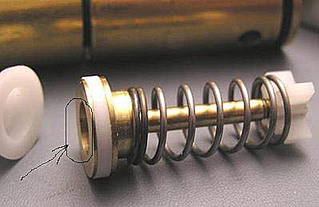

на конструкцию моей пружинки похожих не видел... ну, по крайней я не видел, хотя возможно просто плохо искал... (это ж инет) отдаленно напоминает вот это ... не помню где взял ...
в моем подвижном элементе похожее углубление, на остальном сходство заканчивается
Mr_hait 16-03-2010 23:08
а картинка то где?
Валерий_Одесса 19-03-2010 06:07
quote:Originally posted by Maxus15: в моем подвижном элементе похожее углубление, на остальном сходство заканчивается
Интересная картинка, судя по ней кто-то уже проводил опыты с этим накопителем или он там для натюрморта лежит.
Deni-kin 19-03-2010 17:33
Сижу значит
это я,рисую схему "прямодуйной самооткрывашки",уже стал прикидывать
какие размеры рез. колец есть в продаже, чтобы потом не переделывать, и
приходит мне в голову мысля - а как я,блин, буду в ствол пульку
запихавать ,клип - ну не нравится он мне, подвижной ствол тоже не "комельфо"... Может коллективный разум поможет? HELP !
Валерий_Одесса 19-03-2010 19:52
quote:Originally posted by Deni-kin: а как я,блин, буду в ствол пульку запихавать ,клип - ну не нравится он мне, подвижной ствол тоже не "комельфо"... Может коллективный разум поможет? HELP ! [URL=http://forum.guns.ru/forums/icons/forum_pictures/003109/3109914.jpg][/URL]
Зачем тебе пульки, переходи на шарики, будешь их через ствол закатывать
Avizenna 19-03-2010 19:56
[QUOTE]Originally posted by Deni-kin: [B]Сижу
значит это я,рисую схему "прямодуйной самооткрывашки",уже стал
прикидывать какие размеры рез. колец есть в продаже, чтобы потом не
переделывать, и приходит мне в голову мысля - а как я,блин, буду в ствол
пульку запихавать ,клип - ну не нравится он мне, подвижной ствол тоже не "комельфо"... Может коллективный разум поможет? HELP !
Такую же байду Drix на РСР ганзе собираент, таже проблема, но результат скажу впечатляет.
Zmey177 19-03-2010 19:58
хе. Если
решить проблему герметизации стыка клапана внизу и накопителя сверху, то
можно сделать болтовой полноразмерный затвор-накопитель, к тому все и
идет...
Да, попробовал выточить
плоское сверху колечко под гравикит. И столкнулся с проблемой смазки.
Плоское колечко заметно сохнет. На той части, которую видно в прорези,
после смазки на первых качках все колечко блестит. После 5-6 примерно
2/3 ширины спереди уже сухие - матовые, без масла. После 10 кольцо сухое
почти полностью, и из-за этого снижается аж на 10 мс скорость. Пробовал
шрус, моторное, трансмиссионное масла - результат одинаковый. Похоже,
масло "отжимается" давлением воздуха...
------------------ Good... bad... I`m the guy with the gun.
Zmey177 19-03-2010 20:01
Если решить
проблему герметизации стыка клапана внизу и накопителя сверху, то можно
сделать болтовой полноразмерный затвор-накопитель, к тому все и идет...
Да,
попробовал выточить плоское сверху колечко под гравикит. И столкнулся с
проблемой смазки. Плоское колечко заметно сохнет. На той части, которую
видно в прорези, после смазки на первых качках все колечко блестит.
После 5-6 примерно 2/3 ширины спереди уже сухие - матовые, без масла.
После 10 кольцо сухое почти полностью, и из-за этого снижается аж на 10
мс скорость. Пробовал шрус, моторное, трансмиссионное масла - результат
одинаковый. Похоже, масло "отжимается" давлением воздуха...
------------------ Good... bad... I`m the guy with the gun.
Maxus15 19-03-2010 20:56
quote:Originally posted by Валерий_Одесса: Интересная картинка, судя по ней кто-то уже проводил опыты с этим накопителем или он там для натюрморта лежит.
как помню, там говорилось именно о ГП, она работала, а еще это был большой секрет... то как она сделана...
Maxus15 19-03-2010 21:17
quote:Originally posted by Deni-kin: Может коллективный разум поможет? HELP !
могу подсказать направление в котором можно двигаться какой диаметр у штока-самоткрывашки?! если
больше чем 4,5 хотя бы на 2 мм, т.е. хотя бы 6,5 мм, то можно
высверлить этот шток и сделать еще один который будет вкладываться в
него, надо только продумать быстрый и удобный способ запирания для этой
конструкции...
Валерий_Одесса 19-03-2010 21:57
quote:Originally posted by Maxus15: как помню, там говорилось именно о ГП, она работала, а еще это был большой секрет... то как она сделана...
А
о характеристиках полученных с ГП не помните случайно? Если она была
внедренна в родной накопитель то должна в принципе работать до стыка
второй половины накопителя а это уже половина секрета.
Maxus15 19-03-2010 22:28
quote:Originally posted by Валерий_Одесса: А
о характеристиках полученных с ГП не помните случайно? Если она была
внедренна в родной накопитель то должна в принципе работать до стыка
второй половины накопителя а это уже половина секрета.
про характеристики не помню, где именно стояла тоже, возможно в аналогичном накопителе (на заднем плане вроде как раз он)... в моем аналогичное решение, считаете это тянет на половину секрета?!
Deni-kin 19-03-2010 23:17
quote:Originally posted by Avizenna: Такую же байду Drix на РСР ганзе собираент
Вот так крылья и подрезают .Не,я не претендую на первооткрывательство(но ту тему не читал, даже не нашёл),просто слово байда ввела в замешательство...
quote:Originally posted by Zmey177: Если
решить проблему герметизации стыка клапана внизу и накопителя сверху,
то можно сделать болтовой полноразмерный затвор-накопитель, к тому все и
идет...
То есть сделать подвижный накопитель? Ну,тогда уж проще соединить насос и накопитель гибким шлангом ВД (шутка). Можно конечно ВК перенести в накопитель, но тогда МО увеличется.
quote:Originally posted by Maxus15: если
больше чем 4,5 хотя бы на 2 мм, т.е. хотя бы 6,5 мм, то можно
высверлить этот шток и сделать еще один который будет вкладываться в
него, надо только продумать быстрый и удобный способ запирания для этой
конструкции...
Я думал над этим
вариантом, но тогда шток досылателя(затвора),надо делать или съёмным,
или очень длинным с выносом коробки назад. 2Валерий_Одесса Стрельба из Крыса шариками - извращение во всех смыслах .
Maxus15 19-03-2010 23:32
quote:Originally posted by Deni-kin: Я
думал над этим вариантом, но тогда шток досылателя(затвора),надо делать
или съёмным, или очень длинным с выносом коробки назад.
я так понимаю, что вариант совсем не понравился?! ... ну значит не будем его развивать
