Прямая проточка с выступом?
Если сможеш сфоткай. Если так то данная конструкция снижает как минимум
на 15-25мыс на 10 качках. т.к. площадь впускного клапана просто
огромная (дельта Р большое) не говоря уже об огромном МО.
imbot 07-06-2009 22:21
quote: Прямая проточка? Если сможеш сфоткай.
Фотик Г не получается нормально:
Что то типа так:
REX_91 07-06-2009 22:25
Маразм крепчал.
Avizenna 07-06-2009 22:42
Обалдеть, что
сказать, надо делать нормальный впускной клапан. А судя по нарисованому
по моему типу переделать проще (свою конструкцию используя мою идею).
Наместо фторопластового клапана делаеш заглушку с отверстием под резьбу
м4 или м5 и делаеш маленький клапан.
REX_91 07-06-2009 22:49
quote:Originally posted by Avizenna: Наместо фторопластового клапана делаеш заглушку с отверстием под резьбу м4 или м5 и делаеш маленький клапан.
Демьяновский клапан - винтик с резиночкой?
Avizenna 07-06-2009 22:53
quote:Originally posted by REX_91: Демьяновский клапан - винтик с резиночкой?
Можно и так, а можно и вот так.
vmax78 07-06-2009 23:05
quote:Originally posted by Avizenna: Наместо фторопластового клапана делаеш заглушку с отверстием под резьбу м4 или м5 и делаеш маленький клапан.
А
можно пободробнее про впускной клапан. Я ваши посты почитал, но как-то
не совсем понял. И про выпускной тоже. Если можно чертежи и какие детали
использовались. Я свой впускной вообще походу испортил. Чтобы растянуть
пружинку в накопителе срезал перевернутый клапан на 2 мм. И на
выпускном уже наклеп появился, нужно что-то делать. А с Гравицапиным
китом не могу понять что вас так это задевает. Я его не рекламирую, я
просто его поддерживаю, т.к. ориентировался при покупке в первую очередь
на качественный продукт, пусть даже не совсем идеальный. У меня, как и у
многих нет домашнего станка. Не хочу никого обижать, но другие киты из
продаваемых по отзывам необходимо было обрабатывать напильником. У меня есть одно желание - хочу чтоб мой крыс стрелял максимально хорошо, а чьи там стоят детали дело десятое. Пока писал уже схему выложили, но все равно тогда интересуют подробности и как его сделать. С уважением.
imbot 07-06-2009 23:05
quote: Обалдеть,
что сказать, надо делать нормальный впускной клапан. А судя по
нарисованому по моему типу переделать проще (свою конструкцию используя
мою идею). Наместо фторопластового клапана делаеш заглушку с отверстием
под резьбу м4 или м5 и делаеш маленький клапан.
Ох, чуствую, делая это на коленке, запорю накопитель Попробуем...
Avizenna 07-06-2009 23:31
quote: Ох, чуствую, делая это на коленке, запорю накопитель Попробуем...
Дрель
закрепленую к столу ипользуй заместо токарного и не торопясь начни с
заглушки. От края да упора для пружины должно быть 18-19мм плюс выступ
диаметром 6мм высотой 1м, т.е. повтори фторопластовую только без конуса и
большой диаметр впритирку с оверстием накопителя (Ф9 или 9,5мм какое у
тебя я не знаю). А остальное смотри по чертежу.
Avizenna 07-06-2009 23:49
quote:Originally posted by vmax78: А
с Гравицапиным китом не могу понять что вас так это задевает. Я его не
рекламирую, я просто его поддерживаю, т.к. ориентировался при покупке в
первую очередь на качественный продукт, пусть даже не совсем идеальный. У
меня, как и у многих нет домашнего станка. Не хочу никого обижать, но
другие киты из продаваемых по отзывам необходимо было обрабатывать
напильником. У меня есть одно желание - хочу чтоб мой крыс стрелял максимально хорошо, а чьи там стоят детали дело десятое. Пока писал уже схему выложили, но все равно тогда интересуют подробности и как его сделать. С уважением.
На
счет китов Гравицапы ничего не задевает, кто хочет пусть тот и берет
просто вся конструкция кита не продумана и в этом все больше и больше
убеждаюсь, а когда говорят что консультировались со знатоками МК что-то
незнаю у кого спрашивали но с теми кто действительно знает МК ни скем из
них не советовались т.е. просто макетинговый ход самореклама. Даже
последняя плюха не от незнания , а от апломба который брызжет от
некоторых парящих киты налево и направо вобщем бизнес. Главное работает.
А результаты которые получают с этим китом, я год назад получил такие
же результаты но без кита на стоковом варианте. Тогда вопрос, а нафига
этот кит? А для того чтобы стрелял максимально хорошо деталек иметь
мало надо знать как они работают и результат будеш иметь такой что
многие позавидуют.
imbot 07-06-2009 23:50
Avizenna, спасибо за советы. А пружинка клапана от чего? Сам клапан резина или фторопласт или ещё что?
quote: Демьяновский клапан - винтик с резиночкой?
А подробнее можно?
Подумаю, прикину, и начну на следующих выходных доламывать крыса
Avizenna 07-06-2009 23:59
Пружина
клапана от кремниевой зажигалки, а клапан фторопласт. Толкатель
впускного клапана сделан из выпускного клапана той же зажигалки.
Демьяновский клапан это винтик М2,5 с потай головкой и резиновым
колечком, закрученый почти до самого входа но не законтреный (может
открутиться) такие не всегда работают, а те которые работают не плохо.
Зависит от резинки и от винтика.
REX_91 08-06-2009 12:09
Винтик можно и М3 поставить.
Deni-kin 08-06-2009 12:10

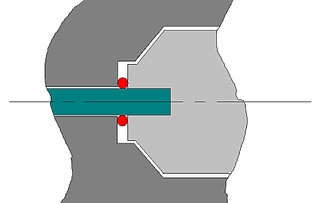

Давно меня мучает
вот какой вопрос, у многих, как и у меня, стоит накопитель с родными
"потрошками",а МО убран вставкой в впускной клапан отрезка булавки,
гвоздя и т.п.,так вот, ни кто не делал как на рисунке-одеть на штырёк,к
примеру самое маленькое колечко со штока клапана зажигалки-МО минимален,
площадь"дельты"(как тут писали)минимальна, затраты и скорость
иготовления мизерны. Я к чему-когда свой перебираю, постоянно забываю
попробывать-маразм и склероз видимо начинается, может кто уже делал? ЗЫ За рисунок не пинайте, рисовал быстро.
Avizenna 08-06-2009 12:20
Пробовали правда
давно, у него есть одна малнькая болезнь при выстреле может штырек
выплюнуть и обратно клапан не встает клинит. Объясняю почему. При
накачке в МО между поршнем и накоптелем воздух под давлением чуть
бельшим чем в накопителе. При выстреле этот воздух естественно
стремиться войти в накопитель, а так как там воздух под достаточно
бальшим давлением он просто выстреливает штырек в месте с клапаном во
внутрь.
Deni-kin 08-06-2009 12:24
Таки не понял?Что, это зависит от площади седла клапана?
Avizenna 08-06-2009 12:28
Да и от площади и от давления.
Deni-kin 08-06-2009 12:36
Ну у меня же
стоит!(без резинки)"с рождения",перекашивать его может, при условии
плохой подгонки штырька по диаметру, а выпленуть в нутрь накопителя...
как?При выстреле, БК его "поджимает",и процесс выстрела на много
"дольше",чем проход воздуха из МО.
vmax78 08-06-2009 12:41
quote:Originally posted by Avizenna: А для того чтобы стрелял максимально хорошо деталек иметь мало надо знать как они работают
Я знаю как работает, я хочу знать из чего это можно сделать и как.
Avizenna 08-06-2009 12:52
quote: Я знаю как работает, я хочу знать из чего это можно сделать и как.
