ну это я понял... а как и из чего б его в домашних условиях сделать..
я зафакался уже... долго и упорно точил новую резинку и один хрен травит оттуда со страшной силой.. надо что-то радикальное
YoNas_Kaki 18-10-2008 04:16
ПОЗДРАВЛЯЮ, ГОСПОДА КРЫСОВОДЫ! СЕГОДНЯ НАШЕЙ ТЕМЕ ИСПОЛНЯЕТСЯ РОВНО ГОД!
161
СТРАНИЦА ФОТООТЧЁТОВ, ЧЕРТЕЖЕЙ И СЕРЬЁЗНЫХ НАРАБОТОК. ЗДОРОВО,
БРАТЦЫ!!! НЕ ДУМАЛ, ЧТО МОЁ НАЧИНАНИЕ БУДЕТ ИМЕТЬ ТАКОЕ ПРОДОЛЖЕНИЕ.
СПАСИБО ВАМ ВСЕМ.
С ГЛУБОКИМ УВАЖЕНИЕМ ЙоНас
Konstantin_E 18-10-2008 04:23
С годовщиной!!
Avizenna 18-10-2008 10:38
Присоединяюсь к поздравлениям!!
cKOSOI 18-10-2008 16:50
Присоединяюсь к поздравлениям!!
------------------ ZOS(Long)+Tasco 3-9x50<BR>ЧизаАП+Leapers 8-32x56<BR>ИЖ60(скороPCP)+UFO 3-12x40<BR>Gamo 3-7x20 ждёт новую Крысу
dizel-xp 18-10-2008 18:34
2 YoNas_Kaki поздравляю! По твоей теме я и начинал первый разбор своего крыса.
Кстати
"прикладик" таки сломался, хлипкий сцуко. Отпилил по 2 см с каждой
стороны и холодной сваркой заполнил половинки приклада, шарнир
использовал как ребро жёсткости. Кстати приклад стал меньше
\прикладистее и более удобен при переноске.
zrilintolik 18-10-2008 20:34
Поздравляю!!!!!! тема реально нужная как букварь
Tranklykator 18-10-2008 21:19
2 YoNas_Kaki - присоединяюсь к поздравлениям Эта тема сподвигла меня к покупке и апу крыса , о чем и не жалею
Pernix 19-10-2008 02:38
ЙоНаса и всех участников поздравляю, тема действительно получилась очень удачная. Камрады, подскажите, плиз, кто-нибудь красил рукоятку 1377? Хочу
обновить, будет ли держаться автоэмаль по грунтовке? Заводская
покраска, вроде не порошковая, держиться прилично. Может ещё какие
доступные в быту варианты? С уважением.
OJ 19-10-2008 18:26
Куплен новый крыс. 5 качей - 55, 10 - 75 мысов! Перепуска нету! Тока резинка. Я знал что покупаю бракованныЙ . После этих 2х выстрелов разобрал до винтика и начал готовить чертежи мастеру-металисту. Я знал что покупаю конструктор.
Оформление и коробка оставлю пластик - легче доказывать что это
игрушка. Задел алюминиевый накопитель. Думаю раньше или позже бум
заказывать стальной, как переднюю пробку. Выкладываю результат
сегодняшних мучений. Кто умеет чертить поправте пожалуста где надо.
Тогда скинем на
YoNas_Kaki 19-10-2008 18:34
OJ А
чё б те сразу не выточить накопитель с плоской мордой и поршень под
него?.. И потом - у тебя ВЕСЬ накопитель люминиевый или только жопка?.. И
потом - не проще просто поставить на жопку кольцо сталльное, чтоб не
полз и пусть себе люминиевый... А перепуск делается за полчаса в дрели из любого подходячео по размеру болта или прутка.
OJ 19-10-2008 18:42
Таки идея сделать
оригинальный чертёж. На плоский поправить любой сможет сам. А поршень
как раз сегодня доделал. Плоский ессессенно. Из дюрали. Смотрю я у меня
вырисовывается набор Крыс2-пластик из "лишних" деталей
OJ 19-10-2008 18:45
Таки идея сделать
чертёж оригинальной детали. Перерисовать каждый сможет, я думаю. А
поршень как раз сегодня доделал. Плоский есессенно.
gosha-kun 19-10-2008 19:03
quote:Originally posted by YoNas_Kaki: [b]OJ
А перепуск делается за полчаса в дрели из любого подходячео по размеру болта или прутка. [/B]
Саш, объясни дураку - ну вот как это?
Ну как в нормальном болте, хоть бы и в дрели, сверлить отверстие 4 с
чем-то там мм. - если болт не из свинца конечно? Много чего переделал в
дрели, но тут... Убей не вкуряю! ИМХО
- фигня это все и колхоз. Такие вещи надо делать не на коленке, а на
токарном станке. Если его нет - надо искать того, у кого он есть, и
платить ему малую божескую денежку, или бутылку дорогого бухла дарить,
или еще там как. Но зато это будет ПРОФЕССИОНАЛЬНО сделанная деталь, а
не ящик из-под помидоров в качестве резонатора.
Avizenna 19-10-2008 19:12
quote: Таки
идея сделать чертёж оригинальной детали. Перерисовать каждый сможет, я
думаю. А поршень как раз сегодня доделал. Плоский есессенно.
А
это надо? наружный диаметр в накопительной камере необходимо делать на
0,02 меньше чем труба , а уплотнительное кольцо нужно плоское толщиной
не более 2мм, впускной клапан максимально приблизить к впуску, это все
для уменьшения МО. А это уже другая камера получается. Примерно как на
эскизе.
YoNas_Kaki 19-10-2008 19:20
quote: Саш, объясни дураку - ну вот как это?
Не понимаю в чём проблема, Гош?.. Не надо брать калёные болты и всё... Вот смотри:

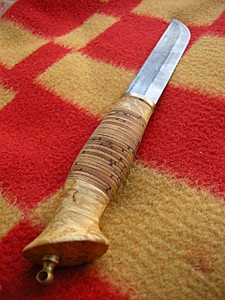

видишь
в тыльнике ножа латунную пипичку под темляк?.. Так вот в ней с
внутренней стороны отверстие с резьбой (чтобы нкручивалось на хвостовик
ножа). Отверстие глубиной около 2 см. резьба М3. Пипочка точилась в
дрели и отверстие тоже делалось в дрели - пипочка в патоне, сверло в
пасатижах. Сперва маленьким диаметром - 1 мм. потом рассверливал до
большего. Всё четко соосно и строго по центру. Сперва накернивал центр
(условно, найти его проще, если сперва отторцевать надфилем поверхность -
будут видну концентрические круги и чётко виден центр, потом керном
делаешь ямку, если ушёл в сторону - наклоняешь и стучишь в сторону
центра), потом, не сильно давя на сверло, его кончиком находил центр
точно (как бы подрабатывал до центра) и дальше уже сверлил. С некалёным
болтом - то же самое. Ни чуть не сложнее.
Avizenna 19-10-2008 19:28
Я свой первый
перепуск тоже на сверлильном станке делал. торец натфилем в конус во
внутрь, а дальше сверлом. Остальное дорабатываеш надфилем. Все проще чем
кажется.
gosha-kun 19-10-2008 19:30
quote:Originally posted by Avizenna: в сверлильном станке делал.
Разницу
между дрелью и вышеозначенным девайсом мы все знаем... В сверлильном
станке я тоже его на раз бы сделал, доводилось работать и на нем, и на
фрезере, и на токарке. Выгрыз бы и на дрели. Много чего, повторюсь, на
ней делал... Но зачем? Это ведь иголка из лома и притом примерно с теми
же усилиями. Куда проще уж тогда подобрать подходящую по диаметрам
трубку, сделать на ней из подходящей шайбы напайку-упор, поджимающий
резинку, а потом в этой самой дрели и довести напильником: вот для этого
она годится прекрасно...
Охота с Иж60/61 РСР
Оформление и коробка оставлю пластик - легче доказывать что это
игрушка. Задел алюминиевый накопитель. Думаю раньше или позже бум
заказывать стальной, как переднюю пробку. Выкладываю результат
сегодняшних мучений. Кто умеет чертить поправте пожалуста где надо.
Тогда скинем на
