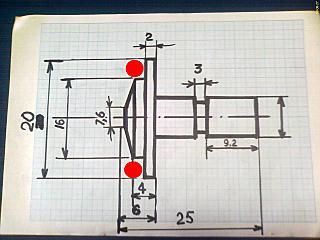

quote: Доброго всем здоровьечка. По просьбе коллеги, выкладываю чертёж клапана Dektora.
А чем уплотняется со стороны камеры?
Dektor 31-12-2008 13:59
quote:Originally posted by Avizenna: Доброго всем здоровьечка. По просьбе коллеги, выкладываю чертёж клапана Dektora.
А чем уплотняется со стороны камеры?
Вообще
то это клапан не Dektora, а просто изменённый от Кита ЗОО. 8.
Уплотнение красным показано, кое что подтёр (сделал как было у меня),
размеры не помню.
Avizenna 31-12-2008 14:32

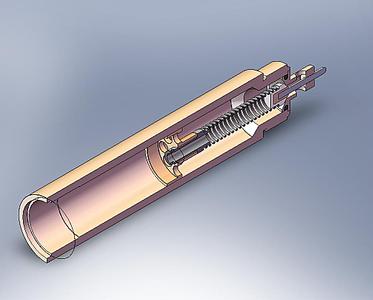

Понял. Значит иду по правильному пути. Сделал по своему.
Dektor 31-12-2008 14:43
У меня было то же самое, только не из двух деталей, а цельный клапан, в котором уплотнения вообще не нужны.
Avizenna 31-12-2008 14:48
С таким объемом точить сложно, поэтому из двух деталек (25 кубиков). Осталось резик сделать. И переходник с редуктором.
Dektor 31-12-2008 14:56
Размер клапана обусловлен пластиковым ложем, которое сначала не хотел обрезать под резервуар, а потом всё равно выкинул . А редуктор был сначала в резике, потом в задней пробке.
Avizenna 31-12-2008 15:02
quote: А редуктор был сначала в резике, потом в задней пробке.
Отлично решения совпадают, значит я на верном пути.
docalex_rpt 31-12-2008 15:07
quote:Originally posted by Dektor: а цельный клапан, в котором уплотнения вообще не нужны
Вот
это правильно, а то резьбу М22=1,5 в коробке перегружать нельзя. Даже
если опрессовывате, никто резик от удара не защитит. Бывают винтовки
сами падают. Поэтому седло хоть целиком в корпусом или на резьбе М16х1.
Avizenna 31-12-2008 15:38
quote: Даже если опрессовывате, никто резик от удара не защитит. Бывают винтовки сами падают.
Согласен, поэтому резик будет полностю закрыт (защищен) цельным ложем. С новым годом господа!
Пикапер 31-12-2008 15:56
quote:Originally posted by Dektor: Вообще
то это клапан не Dektora, а просто изменённый от Кита ЗОО. 8.
Уплотнение красным показано, кое что подтёр (сделал как было у меня),
размеры не помню.
А красное - это резиновое кольцо штоль? Тогда "конусность" тарелки клапана зачем - непонятно. Всех с наступющим!
Dektor 31-12-2008 16:37
quote:Originally posted by Пикапер:
А красное - это резиновое кольцо штоль? Тогда "конусность" тарелки клапана зачем - непонятно. Всех с наступющим!
Штоль
- это действительно резиновое кольцо. А конусность к этому никакого
отношения не имеет, это просто один из вариантов запирания клапана . С Новым Годом!
Customs64 31-12-2008 16:56

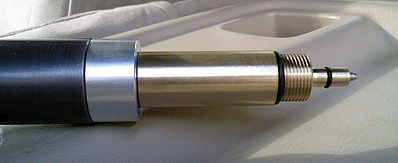

Я выложил
чертёж, по которому мне токарь делал это седло. Он же мне ипосоветовал и
сделал буртик в центре конуса. Всё зто работает, и ни где не травит.
Слава Dektor-у! Правда внутри не помню какие размеры. А винт разбирать не хоцца. Всех с Новым годом!
Пикапер 31-12-2008 17:58
quote: Штоль - это действительно резиновое кольцо.
Ужость! Тут
умные головы кричали, што даже фторопласт не канает - надо все из
капролона точить. А тут резинка!!! Не разбиваеццо? У меня есть ПСП
Вальтер (уже весь разобранный и изученный подетально) на родном клапане и
без манометра. Хочу сделать с новым пробко-клапаном, добавить манометр и
обулпапить. КАК ВСЕ ЭТО СДЕЛАТЬ? - ПОКА НЕ ЗНАЮ! Эту тему перечитл уже 2
раза, даже повыковыривал все замечания и фоты в один файл. Добрые люди
помогают консульташками. Единственный чертеж, который я здесь видел (с
размрами и пояснениями) - это от Игорей (Dektor и Customs64), но и то не
полный (хотелось бы целиком - чертеж пробко-клапана... и редуктор
тоже). Тема сама по себе ужо ваще долгожитель! Умельцы! Не кроите чертежи! Выкладывайте! У меня есть Варя100 и булка типа Эдгана. Зачем мне Вальтер? МНЕ ПРОСТО НРАВИТСЯ ЭТИМ ЗАНИМАТЬСЯ! И таких много! Я
не думаю, што чей-то бизнес от этого пострадает. Кому то надо готовое, а
кому то приятен сам процесс. Но я начинаю с нуля. Никогда этим не
занимался. Поэтому прошу помощи.
Dektor 31-12-2008 18:13
Ты просто не совсем
понял, для чего резинка стоит. Сейчас нет желания искать в теме
оригинальный клапан, просто Новый Год уже, если есть желание, поищи в
этой теме. У меня тоже кроме 850-го есть две Вари и теперь ещё и Штеер.
Зачем - мне тоже это очень интересно. Но чертежами помогу вряд ли,
потому как токарь обычно делает по эскизам с замерами необходимых резьб
на винтовке-резике-и всём остальном, а как человек, который делает для
себя, а не на продажу, я не считаю себя вправе давать конкретные чертежи
и рекомендации, могу только рассказать о том, что делал сам, с чем
столкнулся в процессе, и посоветовать не наступать на те же грабли!
Пикапер 31-12-2008 19:06
Дык я понял, што я чет неправильно понял , потому шта ответной части для клапана не нарисовано... ПС. Штеер тоже хочу, наверно куплю по весне..
Dektor 31-12-2008 19:19
quote:Originally posted by Пикапер: Дык я понял, што я чет неправильно понял , потому шта ответной части для клапана не нарисовано... ПС. Штеер тоже хочу, наверно куплю по весне..
Удачи! И С Новым Годом!
Customs64 01-01-2009 20:35

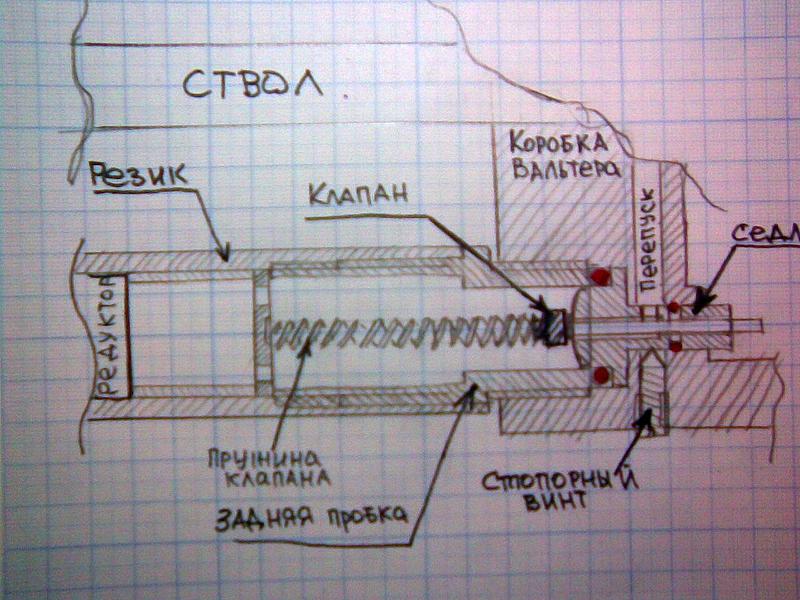

Доброго всем здоровьечка в Новом году. Вот изобразил как смог. Красным это резиновые кольца соответствующего диаметра.
Пикапер 01-01-2009 21:40
Игорь! Большое спаибо за схемку! Буду изучать, разбираться...
ALex_IZA 01-01-2009 22:23
Скажите а какой диаметр трубки клапана которая в коробку входит? Так
понимаю что в коробке отверстие (4мм) надо растачивать под такой
клапан, так как в 4мм уплотнение и шток клапана не поместятся...
Customs64 02-01-2009 09:36
У меня рассверлено до 9-и мм. На чертеже седла изначально не указан размер. Т.е. здесь свобода творчества.
Вальтер Р38 глазами барыги
. А редуктор был сначала в резике, потом в задней пробке.
Всех с Новым годом!
