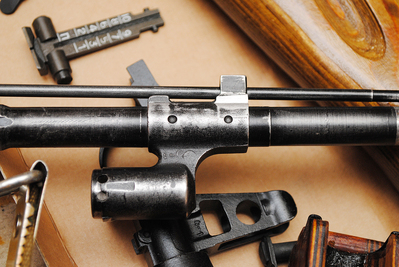

Газоотвод от ак-103 теперь имеет более схожую форму с ак-74.
Было так...
Стало вот так...

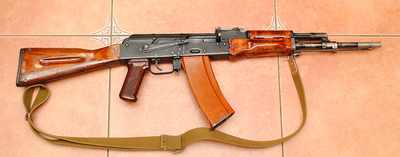

Общая раздолбанность макета

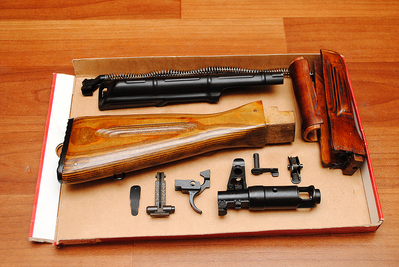

Состав достаточно редких деталей, которые собирал 3 года
Спуск самый ранний с выборкой в задней части (1974-1983)
sAg- 13-3-2012 06:48
По деталям: 1. Пружина 1-го типа от ак-74 (1974-1986(87)) 2. Деревянная фурнитура, бакелитовая рукоятка, бакелитовый магазин (1974-1983(84)) 3. Крышка ствольной коробки 1-го типа с козырьком без боковой выштамповки (1974-1980) 4. Прицельная планка 2-го типа (1976-1986(87)) 5. Спусковой крючок 1-го типа (1974-1982(83)) 6. Чека газовой трубки 1-го типа (1974-1986(87)) 7. "Круглая" защёлка магазина 1-го типа (1974-1983(84)) 8. Колодка мушки 2-го типа (1976-1986) 9. Дульный тормоз компенсатор 1-го типа (1974-1980)
Иными словами, решил вернуться и придерживаться старой концепции, то есть воссоздание внешнего вида ак-74 конца 70х годов (1979-1980).
pol 5.5 13-3-2012 10:24
у меня на ижевском спуске тоже выборка и как на фото пластина припаяна
OceanRaven 13-3-2012 10:33
sAg-, Красота! Преклоняюсь перед терпением и настойчивостью!
versus 13-3-2012 10:42
Про отверстие перед приемником, еще могу высказать предположение, что это под крепеж "шахты" магазина может быть.
"Спуск самый ранний с выборкой в задней части (1974-1983)".. У меня такой давно валяется в запчастях.. Что, редкость?? Могу продать реально нуждающимся или поменять на любой обычный
sAg- 13-3-2012 11:30
quote:Originally posted by versus: Что, редкость??
Очень! Чека газовой трубки от АКМ не менее редкая вещь! Вообще, большая часть деталек на фото - редкость! И не каждый день их можно найти
04я люблю ммг 08 13-3-2012 14:11
quote:1. Пружина 1-го типа от ак-74 (1974-1986(87))
А чем она отличается от других?
quote:Спуск самый ранний с выборкой в задней части (1974-1983)
Интересно было бы узнать, для чего эта выборка сделана
ALEX_28 13-3-2012 15:14
Осталось немного Колодку прицельной планки тоже менять на раннюю АКМовского типа.
sAg- 13-3-2012 16:11
Да да да! Вчера всё таки на это решился!
quote:Originally posted by 04я люблю ммг 08: А чем она отличается от других?
Вечером покажу фото.
quote:Originally posted by 04я люблю ммг 08: Интересно было бы узнать, для чего эта выборка сделана
Всё очень просто. Выборка нужна для уменьшения массы детальки. В те года инженеры получали бабосы за любой "минусмиллиметр".
ALEX_28 13-3-2012 16:22
А потом они просто заузили спуск и убрали выборку.Удешевили производство,а масса осталась таже.
04я люблю ммг 08 13-3-2012 16:59
quote:Вечером покажу фото.
Спасибо!
quote:Всё очень просто. Выборка нужна для уменьшения массы детальки. В те года инженеры получали бабосы за любой "минусмиллиметр".
Были такие мысли, но подумал что из-за "минусмиллиметра" никто не станет что-то делать с деталью...В целом масса то не меняется почти
sAg- 13-3-2012 19:16
Там минус пол грамма, да там пол грамма - уже целый грамм - премия Всё просто!!!

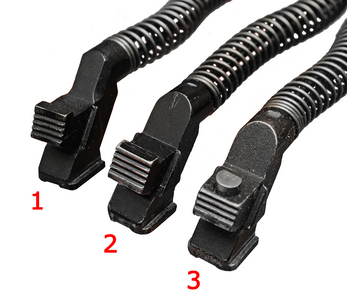

По поводу пружины:
1. 1974-1986(87) 2. 1986-1994 (предположительно) 3. 1994 - по н.в.
sAg- 13-3-2012 19:20

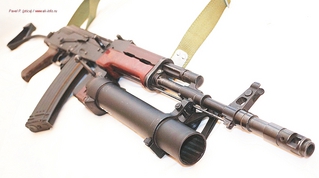

Кстати засветил фото из своей будущей статьи, которую готовлю выпустить по ак-74м
OceanRaven 13-3-2012 20:41
Давай-давай! Ждём с нетерпением статью! А то я как раз ломаю голову, какой ДТК заказывать
sAg- 13-3-2012 20:59
Спешу огорчить. По дтк ак-74м, к сожалению, вообще сплошные непонятки. Не торопитесь заказывать. Всё выясним, но чуть позже. Предварительная информация, на ак-74м ставилось 3 вида дтк.
ptica 14-3-2012 01:55
Наконец то и я собрал комплект
sAg- 14-3-2012 05:41
Вау! Я, если честно, не силён в зарубежном опыте АК. Расскажите нам по подробнее?
Hold_On 14-3-2012 10:12
Народ, помогайте. Проект слегка затормозился, т.к. нет клейм и пока не привезли краску. Проблема - не встает пружина прицельной планки в колодку прицельной планки. Вообще никак. Такое чувство будто она толще чем нужно. Колодка - АКМ, пружина ХЗ от чего. И еще совет нужен - как вытащить прицельную планку из колодки? пружина настолько зверская, что никак продавить не можем, чтоб планка выскочила.
Штеер с экцентричным модером.
