gd.sergej Я
думаю , что обычный человек и дорабатывать то ничего не станет его и так
всё устроит. Ну а те кто читают форум и пытаются довести до ума
конструкцию - пусть и дешёвенькую , но с достаточно хорошим задатками
это уже не " обычные человеки " и напилинг для них не страшен . Ну а по
поводу регулировок то это гораздо проще чем отпилить лишнего , а потом
пытаться востановить угробленное железо . Подобный досылатель я буду
пытаться сделать для своего агрегата ИЖ-60МК , вот и заглянул на эту
темку . Досылатель достаточно сложный , но ведь это же ВЕЩЬ.
gd.sergej 07-08-2010 22:24
Hatabich, я
уважаю Ваше стремление заниматься винтовкой, тем более, что вы уже
сделали серезный шаг и приобрели хорошую винтовку для таких занятий.
Любое прикладывание рук к технике это хорошо. Я постараюсь детально
высказаться по этой теме, но через неделю, очень много работы.
gd.sergej 17-08-2010 22:33
Hatabich, у меня есть свое мнение по конструкции и технологии дорабатки узла досылателя. Сделать ВЕЩЬ можно с помощью двух технологических решений: первое,
традиционное, когда есть хорошее металло-обрабатывающее оборудование и
квалифицированные исполнители, которые могут сделать практически все в
металле. Основная проблема, наличее качественной ЧТД на изготовляемые
детали и узлы, а также средства и определенные орг усилия. Второе,
это когда вы все делаете сами с использованием ручного инструмента и
различных приспособлений. По моему мнению, только наличие спец
приспособлений и простых кондукторов обеспечит нормальное качество
изготовления и доработки деталей. Для работы достаточно иметь эскизы на
доработку и хороший металл на заготовки. Кроме этих двух решений
существует еще и комбинированный подход, часть деталей заказывать, а
остальное делать самому. Цель, уменьшить затраты и усилия на
изготовление деталей с приемлимым качеством. Проблема, наличие опыта
работы и какого нибудь производства. Это по технологии. По конструкции деталей и узлов, мое мнение, не надо изобретать велосипед. Необходимо
просмотреть нашу (советскую) и переводную летературу по конструкции и
технологии изготовления пневмы, обратив внимание как сделаны те узлы,
которые вы хотите переделать. Это поможет иизбежать возможных ошибок при
переделке. Далее выложу, как я реконструировал бы узел досылателя винтовки с металлическим казенником.
Hatabich 19-08-2010 17:23
gd.sergej Спасибо
что уделили мне внимания . Это действительно сложная конструкция ....
но я рискну воплотить её в металле , на данный момент просто нет времени
заняться вплотную этим вопросом . Ну а по поводу способов изготовления
мне как бы ближе второй стой лишь оговоркой ,что имеются в наличии мало
мальские станочки . Если вот ещё удастся найти новый патрон на свой
старенький токарный то счастью не будет предела .
gd.sergej 20-08-2010 22:44
Hatabich, я продолжаю навязывать свое мнение по этой проблеме. Установим отправные точки, первое - переделка ствольной коробки Иж-60,61; второе
- тип пуль, "диаболо" основные размеры которых D юбки = 4,6 мм, D
головной части = 4,5 мм и расстояние между ними 5 мм (размеры
усредненные); уплотнение полости за пулей резиновым кольцом 003-005-14,
гостированное; посадки деталей, где надо уплотнять и соединять -
переходные на аэнеробной смоле. Пояснения по предлагаемым для обсуждения рисункам, это только начало. Казенная сторана ствола разворачивается стандартной конической разверткой с конусом 1:50 до диаметра на торце 4,8 мм. Эта конусность соответствует геометрии пуль, (4,6-4,5)=0,1 мм на длине 5 мм. Между
стволом и казенником ставим втулку, назначение которой обеспечить
геометрию и качество обработки поверхностей под уплотнение и подвести
воздух к пульке. Сжатый воздух проходит через 3 отверстия (меньше
габарит), верхние заглушки не показаны. Пока все.
Взрывотехник 20-08-2010 23:00
quote:Originally posted by gd.sergej: Сжатый воздух проходит через 3 отверстия (меньше габарит)
Дроссель...
gd.sergej 22-08-2010 09:09

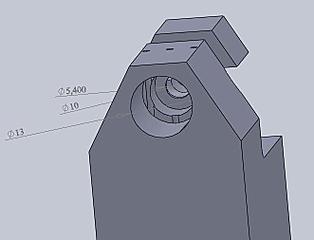

Три дросселя не один, хотя все верно. Приглашаю к обсуждению и выкладываю следующие эскизы. В
магазине узкая прорезь для его фиксации и отодвигания пулек при
перезарядке. Досылатель упирается в торец юбки пульки и воздух в начале
подводится через тангенциальные отверстия.
