quote:XO4Y MP656: не хватает детали как называется не знаю

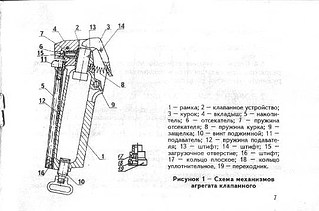

Деталь называется вкладыш, на рисунке под номером 4.
RW 20-05-2017 15:57
quote:Дмитрий 1578: отсекатель тоже тютю
Отсекатель точится на токарном как два пальца об асфальт.
XO4Y MP656 24-05-2017 22:13
Отсекатель и вкладыш уже готовы вкладыш из пластика распечатал на 3 д принтере осталось накопитель и пружина подавателя
RW 25-05-2017 07:57
quote:XO4Y MP656: вкладыш из пластика распечатал на 3 д принтере
Покажи вкладыш, глянем на качество печати твоего 3D принтера.
Xvell 26-05-2017 09:15

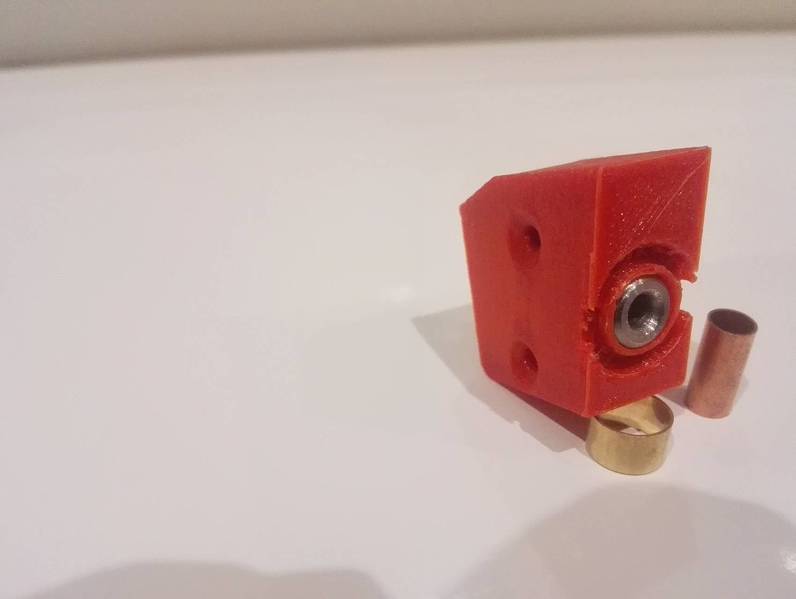

У меня вот как получилось
boroda21 26-05-2017 13:25
Всех приветствую! у кого есть скан паспорта на Юнкер-3 и на мр-841К, можно ссылку, в шапке ссылки не рабочие, заранее благодарен!
Xvell 26-05-2017 15:03
quote:Изначально написано boroda21: Всех приветствую! у кого есть скан паспорта на Юнкер-3 и на мр-841К, можно ссылку, в шапке ссылки не рабочие, заранее благодарен!
Зайди сюда, там можно заказать новый распечатанеый, недорого.
boroda21 26-05-2017 15:13
quote:Изначально написано Xvell:
Зайди сюда, там можно заказать новый распечатанеый, недорого.
спасибо, попробую поискать там
RW 26-05-2017 20:57
quote:Xvell: У меня вот как получилось
Отверстие под отсекатель хотелось бы качеством по лучше.
Xvell 26-05-2017 21:54
quote:Изначально написано RW:
Отверстие под отсекатель хотелось бы качеством по лучше.
Латунная трубка 8.7х0.36 будет играть роль вкладыша. Нужно поймать линейные размеры ибо расширение пластика и погрешность принтера около 3% от размера )особенно заметно на малвх радиусах).
Greenthomb 26-05-2017 22:50
Ну не знаю, раздолбит его шариками быстро очень. Уж ладно, если не из стали, так хоть из латуни/бронзы/дюралюминия наточить на худой конец, деталь-то не такая уж сложная (кроме проточки под уплотнитель, но там можно с гильзой сделать). И вообще, надо бы целиком клапанников наЧПУшить, проблема лишь в том, что колхоз не собрать, поскольку как только доходит до оплаты, все куда-то исчезают, а запускать на ЧПУ партию из 2-3шт не рентабельно, и дорого на выходе получается.
Xvell 27-05-2017 08:14
Ну я хотел сделать на чпу одну - две штучки, ценник сразу отбил желание - 5000 р за штуку.
Greenthomb 27-05-2017 12:09
Вот потому и надо делать минимум пару десятков.
Хардболист 27-05-2017 19:18
А не на чпу никак?
Greenthomb 28-05-2017 01:45
Если 1, то можно и так, но опять же дорого выйдет, хотя его можно несколько упростить, чтобы уменьшить количество операций и исключить требующие специфической оснастки. Просто на ЧПУ себестоимость ниже выходит, если кучку делать.
Хардболист 28-05-2017 10:09
Я правильно понял, что нужна та ерунда, что красная вверху на фото? Только из стали иди д16т. Есть у кого чертежи? Просто, у меня юнкера никогда не было в обычном понимании этого слова.=)) Только автоматические.)))
Greenthomb 28-05-2017 13:42
Я за целиком клапанник говорил
Хардболист 28-05-2017 15:21
Т.е. полную рамку? С местом под винт баллона? Технологичнее рамку потом приварить, не?
Ага, видал, прикольно. По сути все это уже было в страйкбольных ГББ АК типа GHK и прочих (оттуда, вероятно, и срисовано), но сам факт реализации безусловно заслуживает внимания. Серьезная работа проделана.
Фтулочка-сопло в накопитель
