Вдохновение... От покупки то тела Юнкера... Дабы тема то оживилась враз... Улыбнулись здесь добры молодцы...
RW 15-12-2011 17:40
quote:Originally posted by timoco: Объясню ка я на словах своих Суть идеи той, интереснейшей... Предлагаю я увеличить тот Канал чудненький, в котором шарики... На идею ту натолкнула тема вот:
А каким боком увеличение количества шаров в магазине относится к
quote:Originally posted by timoco: красивый и стреляющий пневмо-Калаш с блоу-бэком и автоматическим/одиночным огнём...
?
------------------ NEXT
timoco 15-12-2011 22:32
Прошу меня понять правильно, и простить... Понесло меня чёто... Я сейчас всё объясню...
quote:Originally posted by RW: красивый и стреляющий пневмо-Калаш с блоу-бэком и автоматическим/одиночным огнём...
Это то, к чему бы хотелось прийти в результате проделанной работы...
quote:Originally posted by RW: А каким боком увеличение количества шаров в магазине относится к
А это просто, некий ап, повышающий вместительность магазина Юнкера... Это просто навело меня на мысль, и, развивая её дальше, пришёл к тому, что на большее количество шариков в магазине надо большее количество углекислоты... И придумалась такая вот конструкция...
Внутри магазина алюминиевый блок, в котором высверлены два отверстия: первое - бункер для шариков, вторая резервуар для СО2. 1. В бункер шарики засыпаются снизу и подпираются подпружиненным толкателем с закручивающейся пробкой. 2. Резервуар с двух сторон закрыт пробками - глухой (внизу) и с нажимным клапаном (вверху). Клапан показан в нажатом состоянии. Сам клапанный блок размещён в трубке, являющейся продолжением ствола в ствольной коробке. При примыкании магазина нажимной клапан опускается вниз "подключая", тем самым резервуар к клапану... При выстреле - удар по штоку, открывается клапан, передвигаясь вперёд и отсекая, тем самым, шарики из бункера... Это всё ещё не до конца додумано, но идея то уже есть... Подскажите, если что не так... Вместе то мож что и придумаем дельное... Задело, просто, ссылочка на видео, несколькими страницами ранее, как наш китайский друг разобрал свой Калаш, затем собрал, заправил (грингазом, кажется) и пострелял, сначала одиночными, а затем очередями... Затвор при этом красиво "работал", а не стоял как вкопанный... Блин. Они то делают, а у нас даже этим и не пахнет...
b4now 16-12-2011 16:21
Молодец, в правильном направлении думаешь правильные мысли.
quote:Originally posted by timoco: <картинка>
Тыб пронумеровал детальки, было бы лекше коментировать. По клапанному тракту. 1. По традициям мастерения клапанов для ВД/Со2 принято делать так, чтобы газ в резике давил клапан на закрытие. Иначе "пшшшшш" неизбежен. 2. Уплотнения на детали с ударным штоком - не нужны. Достаточно одного, в раене перехода большого диаметра в малый, на желтой неподвижной детальке. 3. Проблемы у такого клапана будут те же, что и у клапана 654-го.
quote:Originally posted by timoco: 1. В бункер шарики засыпаются снизу и подпираются подпружиненным толкателем с закручивающейся пробкой
Не будет работать. Думаешь дураки делают подаватели шаров именно такими, как они есть? Максимум - двухрядный, да и то нах не нужен. 25 уверенных выстрелов в среднем получается с баллона. Так что один маг - одна смена и шаров и баллона. Толку если шаров уже тютю, а газ еще есть?
И второе. Так как нарисовано - при непримкнутом маге шарики должны фонтанировать из бункера? Что их удерживает от выпадения когда маг еще не вставлен?
quote:Originally posted by timoco: Блин. Они то делают, а у нас даже этим и не пахнет...
Дык, у них капыталызм - "все что угодно ради прибыли", а у нас... ?
Black Hawk86rus 16-12-2011 17:14
quote: а у нас... ?
все что угодно ради откатов..нашим производителям пох на пневму!
b4now 16-12-2011 18:49
RW 16-12-2011 22:22
quote:Originally posted by b4now:
А вот это уже интересно.
b4now 17-12-2011 02:05
Для воздуха - схемка дибильноватая, а для С02 будет в самый раз. Только в ней пара ошибок, хотя очевидных и несложных.
Black Hawk86rus 17-12-2011 12:59
пока мы автоматизируем Юнкеры у страйкболеров появляются новые приводы хочу эту штуку безумно....
b4now 17-12-2011 15:21
Никогда мне не хотелось никаких AEG-ов.
losip 19-12-2011 13:52
у меня назрел вопрос по рогу для юнкера. Каким образом можно закрепить клапанник в металлическом не сверля боковой дырки для защелки?
Black Hawk86rus 19-12-2011 17:34
quote: Каким образом можно закрепить клапанник в металлическом не сверля боковой дырки для защелки?
просто вставить его и все но при вынимании будет сначала рог вытаскиватся а затем и клапанник
grahom 19-12-2011 22:28
quote:Originally posted by Black Hawk86rus: хочу эту штуку безумно....
уверен что будет силуминовый хлам, как и свд.
Black Hawk86rus 19-12-2011 23:00
quote: уверен что будет силуминовый хлам, как и свд.
ну в описании силумина нет бум надеятся что не будет!
DX178 25-12-2011 13:28
quote: пока мы автоматизируем Юнкеры у страйкболеров появляются новые приводы хочу эту штуку безумно....
Возможно и оффтоп, но... Можно и самому сделать, я потихоньку делаю фулл-метал пкм с начинкой из дрозда. Если кто хочет, и если ТС не против, могу фото выложить.
RW 26-12-2011 06:11
quote:Originally posted by DX178: если ТС не против
Конечно не против!
------------------ NEXT
klest 26-12-2011 06:22
quote: Возможно и оффтоп, но... Можно и самому сделать, я потихоньку делаю фулл-метал пкм с начинкой из дрозда. Если кто хочет, и если ТС не против, могу фото выложить.
Очень интересно! Выложите, если не трудно. Булко-Дрозда-РСР к сожалению своего придётся продать, но то же планирую всё это дело в какое-нибудь железо встроить, не могу пока определится в какое именно.
German8619 26-12-2011 19:18
Да, да, да, тоже очень хочу посмотреть на пкм, очень интересно.
DX178 26-12-2011 19:36
quote: Очень интересно! Выложите, если не трудно.

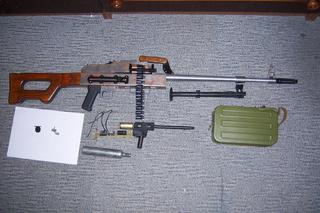

По просьбам камрадов выкладываю фото моего дроздо-пкм-образного по состоянию на нынешнее время.
DX178 26-12-2011 20:03
Прошу прощения за кривость рук, не очень удачные фото и их малое количество - "временные трудности" не позволили выложить остальное. Если будут вопросы - готов ответить. Если вкратце - корпус из 2-мм стали, гнутый, стволик - от ИЖ-38, кожух ствола - составной из алюминия (2 части) и стальной гайки. Все соединения - паяные. В данный момент работаю над размещением дроздовых фрагментов внутри и соединением их с органами управления ПКМ (затвор, переводчик огня, СК).
