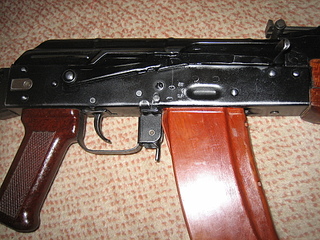

В районе АВ и ОД сильно потерт А так супер агрегат!
Kalash1 01-09-2010 21:24
Это от вспышки походу.... Интересно как 3 ось там встанет? У полосатого, кстати, их в теме видал по 50р за штуку, вроде. Если ничего не путаю...
Сержант 87 01-09-2010 21:26
У меня нормально встало, завтра будут фото
Сержант 87 01-09-2010 21:29
У меня нормально встала, даже пополам не распиливал, завтра будет фото отчет.
Doktor1347 01-09-2010 21:29
потёртость придаёт антураж и салидность))) главное в нужном месте)
ALEX_28 01-09-2010 23:17
[QUOTE]Originally posted by Kalash1: [B]Риски под АВ и ОД уже были?
Риски делал бормашиной, алмазной насадкой. Сначала поставил правильный переводчик, потом разметил по фотографиям.
ALEX_28 02-09-2010 12:05
quote:Originally posted by Сержант 87: В районе АВ и ОД сильно потерт А так супер агрегат!
Немного подкорректировал. При состаривании главное не увлечься
Kalash1 02-09-2010 12:34
Я смотрю и ось уже поставил. Если не секрет, чем подкрашиваешь?
ALEX_28 02-09-2010 12:44
Мелкие детали кистью, крупные аэрографом. Краска смесь БФ-4 и нигрозина спирторастворимого, такой краской красят АК на заводе.
Kalash1 02-09-2010 12:49
Достать то ее реально в свободной продаже? Или может по компанентам? Иметь чутка такой красочки было бы неплохо.... В часности след от саежного переходника убрать
Сержант 87 02-09-2010 21:17

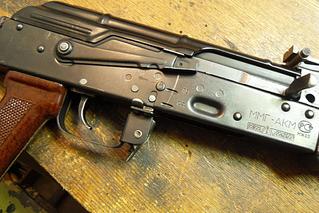

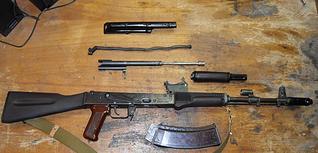

Всем доброго вечера! Наконец то я обзавелся ствольной коробкой от ММГ АКМ и решил сделать правильный Юнкер под АК74 в вишневом пластике. Все помнят что у меня был Юнкер под ГДРский АК74, но как потом выяснилось, он не греет мне душу. Почему то вспоминалась служба в ВС, особенно караулка, где я нес службу с АК74 в вишневом пластике, именно этот автомат мне был ближе, как девушка Не долго думая, разобрал свою юнкер полностью, заказал пластик и прочие детали для создания будущего АК74, в частности ствольную коробку от ММГ (спасибо огромное участнику "косян" за предоставленную ссылку). Начал с выбивания штифта, который держит ствол (ствольная коробка АКМ была "гола"). Думал что штифт пойдет от удара кувалды, но не тут то было, в итого после нескольких ударов повредил палец на левой руке пропало желание дальше выбивать и пошел домой На следующий день взял шуруповерт на 12 В, сверла 5 мм, начал пробовать сверлить штифт, в итоге на 4 мм в глубину просверлил и 5 штук сверл убил, пропало настроение, пошел спать На следующий день купил 5 шт. сверл на 5 мм, заново шуруповертом начал сверлить, и о чудо, сверлит дальше, половину просверлил, сверло сверлит дальше и тут в конце оно сдохло, поменял до сверлил, спасибо тем кто сделал такие хорошие сверла Попшикал ВДшкой на штифт, и молотком аккуратно выбил этот проклятый штифт. Начал пробовать выбить ствол из вкладыша, оно в никакую. Чего только не пробовал, не вылазит, как сидело колом так и дальше сидело. Пришлось сточить заклепки и высверливать их, чтобы снять ствол вместе с вкладышем (хотя я этого не очень хотел делать, хотел оставить коробку для последующей какой либо подделки ) Высверлил, снял ствол вместе с вкладышем, и нифига ствол не хочет вылазить (тьфу, ты мать тваю пере мать), пробовал через тиски через наставку бить, нифига не лезет. Пропало настроение, пошел домой, предварительно попшикал ВДшкой ствол с ствольным вкладышем На следующий день взял этот проклятый матом ствол, поставил прицельной колодкой на наковальню (на фото видно как ) и аккуратно молотком постучал по выступающей части вкладыша, ура, пошло, через 3 минуты ствол у меня на руках.

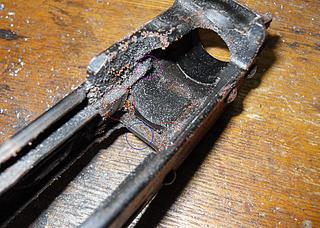

Взялся за ствольную коробку от макета, сразу же убрал отражатель, направляющие для затвора не трогал, они идеально подходят под агрегат. Затем сточил "сухари" который мешали магазину (отмечено красным цветом), сточил немного передней части окна, чтобы магазин нормально пролазил (синий цвет). Потом подточил надфилем ещё один сухарь (фиолетовый цвет) сначала не знал что его нужно стачивать, потом как выяснилось, из за него ствол стоял криво, немного влево.
Затем срезал штифт поперечный, жесткости ствольной коробки (на фото красным цветом выделено), в него упирался агрегат, пришлось срезать его так, что бы он не вывалился (потом дырки будут, если его убрать). Я его срезал так, что бы агрегат нормально через него проходил, и втулки остались держать внутри штифт. После этого напильником сточил часть ствольной коробки (синий цвет), что бы ударник не цеплялся.

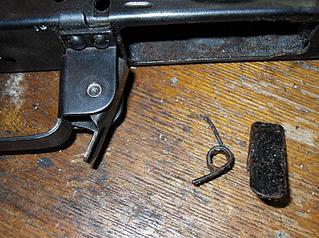

Потом, поменял защелку магазина, поставил от Юнкера (такая как у АК74), т.к. от АКМ не удобно отсоединять магазин, об него я часто царапал большой палец
Начал думать как закрепить ствол? Ведь диаметр отверстия вкладыша от АКМ больше на 1,7 мм чем у Юнкера. Взял банку из под кофе и вырезал куски пластины, намотал на ствол, впрессовал его в вкладыш, затем отцентрировал его, глядя внутрь ствола на свет при присоединенном агрегате и добился соосности ствола. Аккуратно положил собранную коробку в багажник и помчался к знакомому сварщику, тот прихватил мне немного ствол к вкладышу, получилось прочно. Забыл сфоткать, блин зараза склероз замучал Но думаю идея понятна. Штифт ещё не поставил на место, т.к. пьянчуга токарь не выточил ещё Полностью почистил, промыл и продул ствольную коробку, к тому времени она сильно покрылась коррозией, т.к. воронена коробка и в мастерской немного влажность была Потом буду красить. Собрал полностью Юнкер. Настал черед 3-й оси УСМ, на форуме писали что её нужно резать пополам, что не очень радовал меня такой вариант, решил попробовать вот так, напильник подточил его так, что бы часть оставалась целой, т.е. не давай развалится пополам. Получилось, тяга проходит нормально и не цепляется. Зафиксировал её стальной проволокой.
Осталось последнее, подрезать магазин для агрегата, оно много времени не заняло, отверстие сделал ровное под кнопку фиксации. Затем укоротил пружину подавателя, и агрегат сам вылазит И этим закрывает отверстие в крышке защелки магазина.

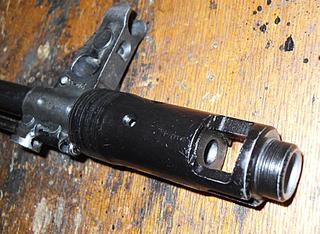

Мне удалось раздобыть крышку ствольной коробки раннюю, с четкими ребрами с номером и клеймом УЧ. Установил кованный ДТК (именно такой стаял в АК74 с вишневым пластиком).

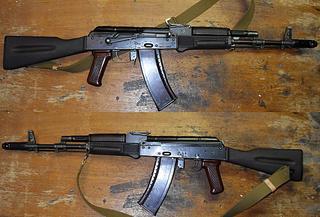

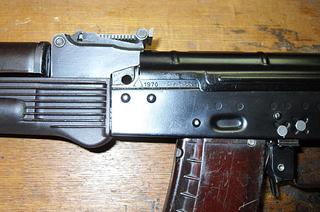

Сам аппарат, коробка 1970 г.в.
Хочу выразить благодарность в помощи по поиску и приобретении деталей комрадам Alex_28, KoSTer1, Peter_13.
ALEX_28 02-09-2010 23:27
Классно получилось!Вещь!!!Я думал будет проблема запихнуть рог 5,45 в коробку 7,62.Штифт крепления ствола можно сделать из подручного материала, например я делал из оси колеса от дутика Пойду доделывать Юнкер-АКМ.
Сержант 87 02-09-2010 23:31
Спасибо, по поводу штифта, я все у себя перерыл и не нашел подходящего, если не выточат новый, возьму старый, заварю в нем дотверстия и обратно поставлю Пора доделать
Seeman 03-09-2010 15:44
2 ALEX_28 и Сержант 87 Ну молодцы оба юнкера шикарно получились! может и я своим как нибудь займусь))) в частности хочется поставить автоматный переводчик и сделать иммитацию отсутствующих осей.
RW 03-09-2010 16:19
quote:Originally posted by Seeman: 2 ALEX_28 и Сержант 87Ну молодцы оба юнкера шикарно получились! может и я своим как нибудь займусь))) в частности хочется поставить автоматный переводчик и сделать иммитацию отсутствующих осей.
Жгут не по детски, я если буду переделывать, то только из АКС-74У, нравятся мне коротыши.
------------------ NEXT
Kalash1 03-09-2010 19:59
2 ALEX_28 и Сержант 87 зачетные у вас аппараты вышли. Тут даже дело не в похвастаться, а чисто себе, что б душу грели. 2 RW дык были уже сучки и не ода. Блин а мой Ю-3 приедет тока к следующей недели, я сегодня узнал
Сержант 87 03-09-2010 22:32
quote:Originally posted by RW: Жгут не по детски, я если буду переделывать, то только из АКС-74У, нравятся мне коротыши.
RW да ладно, мы же для себя и другим показать Мне из коротышей АК105 нравится, буду обратно свой юнкер-2 покупать и делать его под АК105.
Kalash1 03-09-2010 22:51
Мне тоже Ю-2 по душе, но тока правильных их фиг найдешь... Хотя и правильный Ю-3 тоже сердце греет...
ALEX_28 03-09-2010 23:27
quote:Originally posted by Сержант 87: Мне из коротышей АК105 нравится, буду обратно свой юнкер-2 покупать и делать его под АК105.

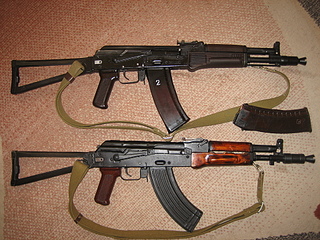

Вот это проблема. Юнкер-2 с правильной коробкой большая редкость, большая проблема найти газоотвод-осн. мушки от АК-105(104) и ствол АК-105 длиннее Юнкера-2 на 2 сантиметра. На фото пневмоАК-105 и Юнкер-2-типоАК-104.
Сержант 87 03-09-2010 23:31
quote:Originally posted by ALEX_28:
Вот это проблема. Юнкер-2 с правильной коробкой большая редкость, большая проблема найти газоотвод-осн. мушки от АК-105(104) и ствол АК-105 длиннее Юнкера-2 на 2 сантиметра. На фото пневмоАК-105 и Юнкер-2-типоАК-104.
Я думаю приобрести макет АК105 и потом скрестить его с Юнкером.
