идея с адаптацией магазина 654го в СВТ у меня в голове гуляет весьма долго....и вот готовый образец браво ! поглядеть бы как организована у вас идея ударника и технология крепления магазина 654 в винтовочный магазин думаю это не только мне было бы интересно
MK1 12-05-2017 22:14
изделие отличное, идея реализации - тут как мастер распорядиться, ноу хау
СВТ вообще очень красивая ВЕЩЬ,
воккурат в сейчас знаю две стилизации СВТ готовятся, и разными мастерами
о_очень интересно
Sherifff 13-05-2017 20:54
Интересно было бы глянуть на конструкцию УСМ пневмо СВТ.
forest357 23-05-2017 11:32

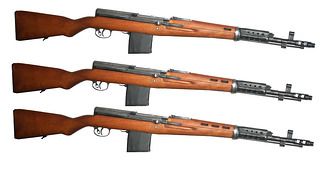

Добрый день. Показано здесь уже несколько моделей. Очередная на тему "свт-40". Хотя скорее скт. Длинна карабина 1065 мм, вес 3.65 кг, без магазина. При всех урезках получилось 1068, вес в районе 3,5. Все что буду добавлять, буду в этот пост.
Деталей оригинальных 7 штук, понятно, что все порезано и погнуто под размеры пневматики. Пневматика взята от иж-60. Дульная энергия сделана до 3 дж. (В свое время по мотивам форумчанина LEWON сделал хронограф. Все что попадается в руки прогоняю через прибор.До определенного момента не знал какова погрешность. Но после того как отстреляли пару винтовок из коробки , после покупки. Получилось в районе +/- 1-2 мыса.) Заряжание клиповое. Поднимающийся клип, фиксируется верхней планкой сдвигающейся назад при взведении, в конце хода поршня, этим самым поршнем. В планку вкручен болтик, который заходит внутрь цилиндра. УСМ развернуто на 180 градусов.

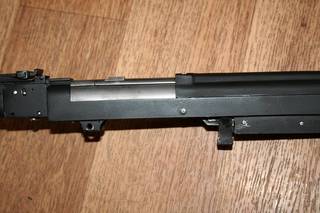

Так как это " на тему" поэтому есть детали, которых нет в оригинале.Верхняя планка подпружинена и закреплена болтиками. Передний закрыт декоративной планкой с оребрением. Хорошо пальцем сдвигать планку и открывать клип при невзведенной винтовке. Колодка со спусковым крючком и предохранителем просто прикручивается снизу.

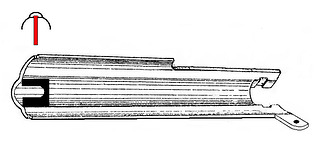

так шла эволюция отверстий в верхней накладке.
Клип вращается на оси. рядом в стенках небольшие пропилы и вставлен штифт для ограничения подъема клипа.
задник отштампован вручную на оправке
железки урезаны , в смысле укорочены, насколько возможно, чтобы какая-то гармония в размерах пребывала.
и общий натюрморт, газовый регулятор,поршень и ударник бутафория с произвольными размерами, магазинная коробка служит емкостью для ключей регулировки прицела, мушки, ну и небольшой коробочки для пулек.
в рычаге взвода вставлена двойная пластинчатая пружина, которая не дает рычагу болтаться , когда рычаг отщелкнут , но не взведен. Чтобы отщелкнуть фиксатор надо потянуть за бутафорский "рычаг взведения затвора"

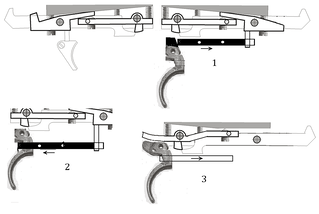

Переломка изначально не планировалась, взведение рычагом. Мысли были разные,и экзотические, и совсем сложные, одна из них.
Кроме того что она совершенно уникальна, самобытная, функциональная, она еще и очень красивая и скрупулезно и классно выполнена
Видел этапы изготовления этой винтовки в течении длительного времени, видел разные варианты задумок ее механики, знаю как вдумчиво ты ее обмысливал, собирал, тестировал и делал с огромной душой.
Константин - ты Мастер с большой буквы!
Мне кажется, что лучше чем сделано тобой этот вариант винтовки и не сделать вообще.
Редко кто меняет конструкцию железа донора - слишком сложно и неоднозначно.
Здесь ты показал себя как зрелый конструктор - талантливый самородок, разработал и изготовил свое собственное видение пневматики под конкретную задачу,
Браво!
Давно жду эту вещь и очень очень рад что она появилась!
Как же здорово что такая вершина творчества тебе покорилась
Единственно о чем искренне жаль - нет возможности подержать в руках твое творение...
Поздравляю от всей души.
Это нечто!
На мой взгляд описание винтовки заслуживает отдельной темы в пневматическом оружии
Так как это не только замечательная стилизация знаменитой винтовки СВТ, но и полностью оригинальная конструкция пневматики в общем + глубоко продуманный и высококлассный труд, длившийся не один год.
Глубокое уважение твоим золотым рукам, светлой голове и таланту!
Под большим впечатлением от твоей работы, просто подарок для души.
ZZton 24-05-2017 10:44
quote:Originally posted by forest357: Деталей оригинальных 7 штук, понятно, что все порезано и погнуто под размеры пневматики
а можно услышать какие именно？,в какую цену встали исходники？
forest357 24-05-2017 20:28
Благодарю за превосходные слова. Я сам рад, что закончил это огромное дело. Когда начинал не представлял насколько это сложно и затратно по средствам и времени. Скажу сразу. что такие работы недёшевы. Специально не запоминал и не подсчитывал. Допустим один прицел мне встал в 3500. И после этого все равно пилил и варил, как мне надо. При этом возможно испортить деталь. 1. Крышка ствольной коробки ,изменена задняя часть, вварена п-образная пластина( при сборке надвигается на верхнюю часть болта-оси взводного рычага), приварено спереди слева ухо, разогнута под диаметр цилиндра.
Ухо вставляется между "рамой" и цилиндром(там имеется проточка) и прикручивается болтиком. Видно на картинке номер 6 сверху. 2. Магазинная коробка. Пустая, без верхних загибов. Коробка, и коробка , больше сказать нечего. 3. Прицел, отпилена вся нижняя часть , потом приваривалось другое кольцо меньшего диаметра, но с более толстыми стенками. С обоих сторон вкручиваются по регулировочному болтику. Прицел имеет некоторую свободу по горизонтали. Может сдвигаться в районе 2,5 мм. Это для дополнительной регулировки линии прицеливания по горизонтали. В переднюю часть вкручена пластина, которая зажимается наствольным хомутом. 4. Колодка УСМ. Пустая , со спусковым крючком. Копанина. Брал , знал, что буду переделывать.
стала такой.Спусковой крючек сделал свой, родной не подходил.

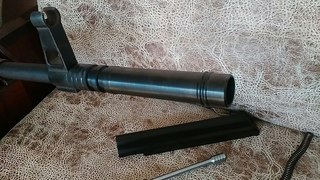

5. Мушка с намушником. 6. Надульник(ещё называют ДТК). Урезал про длине сколько получилось. 7. Так называемые "жабры", тоже укорачивались. 6 и 7 были в 2х экземлярах. Сначала "копанина" подгонялась, по ним доводились уже новые детали. Еще c ложей помог форумчанин Larnaka, была у него некоторая некондиция. Поточил ,зашлифовал, получилось хорошо. Не так давно уже хотел рассказать и показать, но подвернулась возможность пострелять в тире. В общем 3 часа изгалялись над всем что привезли. Настоящие испытания. Мосинка братишки под конец не стала до конца взводится. 40-ка два раза не вставала на защелку. 1 раз упустили рычаг , он сделал выщербинки в ложе и немного погнулся. Вообщем потом устранял неисправности. Ложе заделал, рычаг немного усилил. Работу механики УСМ планировалось оставить как есть, только перевернуть на 180 градусов, добавив толкатель. Но так как места оказалось маловато, вместо толкателя появилась тяга. Но и она не пошла. В работу пошёл третий вариант. Тяга осталась как возвращатель СК в переднее положение.
MK1 24-05-2017 21:19
quote: в какую цену встали исходники？
- это очень просто посмотреть на Ганзе в разделе "купля - продажа, запчасти комплектующие" всегда актуальные цены с привязкой к моменту "сейчас" там имеются
одно можно сказать - любые запчасти на исторические винтовки стоят приличных денег, на СВТ дороже чем на Мосинку почти вдвое...
Увлечение таким серьезным проектом как эта работа Константина требует полной самоотдачи, огромного желания дойти до конца, до конечного результата, и, очень большого труда деньги тут вообще имеют минимальный приоритет.
Делаются такие ВЕЩИ по зову сердца и не на продажу.
Считаю что такие работы просто бесценны и должны оставаться у автора. Слишком много сил и души в них вложено.
Задумать такой проект не просто, решить его технически крайне сложно, сделать руками - могут единицы, выполнить на таком уровне как Константин - тут Мастерство и Талант нужен...
Еще раз Браво!
USN74 26-05-2017 10:33
Конечно все просто здорово! Но почему именно на 3 джоуля? Ограничено конструктивными возможностями? С большим интересом просматривая все технические решения внезапно родилась идея нового вида пневматического оружия и клипового заряжания, хотя возможно оно будет называться уже по-другому. Попробую сперва обкатать и позже поделюсь опытом. ППД меня по-прежнему не отпускает. Но по сравнению с представленной СВТ уж очень ограничено пространство.
MK1 26-05-2017 20:58
Полагаю тут все просто 3дж позволяют стрелять недалеко (метров до 25) что бы попадать достаточно точно и в то же время с житейской точки зрения из всех ограничений выпадает (разумеется здравый смысл и ТБ присутствует в любом случае)
quote: С большим интересом просматривая все технические решения внезапно родилась идея нового вида пневматического оружия и клипового заряжания, хотя возможно оно будет называться уже по-другому. Попробую сперва обкатать и позже поделюсь опытом. ППД меня по-прежнему не отпускает. Но по сравнению с представленной СВТ уж очень ограничено пространство.
здорово бы воплотить интересные идеи в жизнь
forest357 27-05-2017 11:08
Это стилизация с возможностью пострелять в рамках дозволенного законодательства. "Я чту уголовный уголовный кодекс.Это моя слабость. говорил Остап Бендер". К тому же короткую дистанцию всегда легче найти, чем длинную. А так как есть ИЖ-22, ГАМО cf-20, скорость не актуальна. Да и болезнью, которая называется "разгон пневматики" ,я уже переболел.
Greenthomb 04-06-2017 18:57
На самом деле все очень просто. Всё, что до 3Дж не является оружием, соответственно в плане доделок/переделок/внешнего тюнинга можно делать абсолютно всё, что заблагорассудится, если после этого оно не становится оружием. В итоге если мы берем МР-654К, не являющийся оружием, и навешиваем на него макет винтовки, также не являющийся оружием, то, что получилось не является самоделкой, а является внешней стилизацией МР-654К, типа как "бороду" наварить и "красный зип" поставить, только совсем по жести Цель - сделать красивую игрушку из некрасивой игрушки, а не вундервафлю построить А для красивой игрушки 3Дж вполне достаточно. Для всего остального есть нормальные пневматические винтовки и пистолеты.
shepelevds 07-07-2017 10:19

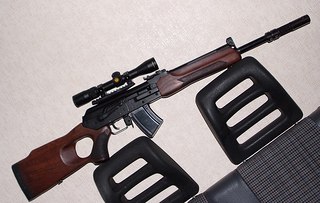

вот еще до общей кучи Вепрь-киборг. Пневматическая реплика карабина Вепрь-308 на базе СО2 винтовки Cybergun AK-47 4.5мм
не стал идти по накатаному пути превращения юнкера/кибергана в "какбаивой",а запилил на досуге вот такую реплику охот варианта Вепрь-308w
собственно все изменения видны на фото
Пришлось заменить стойку целика в сборе на саежную - ( родная на кибергане сильно огорчила своим силуминоподобным материалом) Добавлена длинная газ трубка от сайго-вепреобразного карабина с интересной накладкой. Дерево от Вепря 308го образца 97года толи ореховое,толи ясеневое было очищено и перекрашено в приятное красное дерево Под приклад пришлось кардинально пильнуть коробку в задней части Урезан до нормального (гражданского) вида гладкий рог...(покупать родной вепревый магазин както не очень хочется- ибо ценник адовый, да и не факт что получится закрепить там клапанник нормально) Изготовлена имитация газ поршня и имитация ДТК (по сути играет роль удлинителя ствола, ибо вепрь-курц как то не очень хотелось собирать) антабки-шмантабки и отсутствующая ось усм)
Никаких АГМов ставить не стал. Максимум- будет центрирующая втулка на казну.
ну как то так)если уж чего не так- сильно тапками не кидайтесь)
имелось это- хотелось так- ну а что получилось -судить вам)
ershik7498 07-07-2017 11:46
Работа заслуживающая уважения! Огромного уважения!!!
MK1 07-07-2017 13:09
по моему шикарно!
Дядя Шнюк 10-07-2017 11:00
quote:Originally posted by MK1: по моему шикарно!
Присоединяюсь. Работа что надо! Круто.
shepelevds 13-07-2017 10:09
спасибо за отзывы. игрушка действительно нестандартная получилась
Вчера наконец попытался отстрелять изделие. С магазином этим вышел конфуз..имеется небольшая несоосность клапанника и казны- шары на выходе имеют дикое биение и соотвественно ттх вообще никакие ((( Похоже придется пилить родной пластиковый кибергановский рог до размера 10зарядного- с ним работает идеально все.
все таки с нашими железными магазинами киберганы не очень дружат ((( ну пусть будет для красоты)
да и пластиковый рог все таки для реплики Вепря-308 более аутентичен будет...
shepelevds 18-07-2017 17:21
Как то так....
forest357 18-07-2017 21:35
Прикольно две нижних фото зеркально перевернуты. Типа взвод под левую руку.
