Стилизация под револьверную винтовку МЦ 255 с пластиковым цевьем (была пара фоток со сцецназером), полицейский вариант, не хватает только складного приклада. Жаль не вышло с прикладом.

интересная штука

quote:

---

По мушке, был бы очень благодарен. Но ведь там вопрос сложнее, нужно под неё основание на стволе. Я пока не соображу, как изготовить и приварить-припаять-приклеить...

---

мушка есть вот такая

а основание выглядит так

- поэтому проще всего использовать кусочек обычной трубки
и посадив ее на "ствол" пропилить в ней ласточку и вставить мушку

- можно использовать и перепилить мушку от Глетчера, интегрировав в нее настоящую мосинскую мушку

- можно вклеить в ствол на шпеньке выпиленное основание и пропилив к нем паз под мушку установить оригинальную

естественно вновь изготовленное основание надо окрасить

quote:

---

с 7м в круг 10см попадает

---

- драгунскую мушку сделать самому из металла и по последнему рецепту

quote:

---

- можно вклеить в ствол на шпеньке выпиленное основание и пропилив к нем паз под мушку установить оригинальную

---

она действительно прямая, царская

вот, так и сделана (нерегулируемая, ибо здесь регулируется целик)

естественно можно выполнить существенно аккуратнее

quote:

---

, заворонил самодельный латунный затыльник, опять шафтолом прошёлся и всё обшарпал шкуркой.... состарил манёха . Винт вообще душевный. Дерево после очистки, шкурки-шлифовки и пропитки - шелковистое и тёплое.

---

Добавим...

Очередная замечательная работа нашего форумчанина
и известного мастера RICCI

"Bombus" переломка.

Изготовлена в стиле известного американского пистолета Thompson Center Contender.

Немного о историческом прообразе:

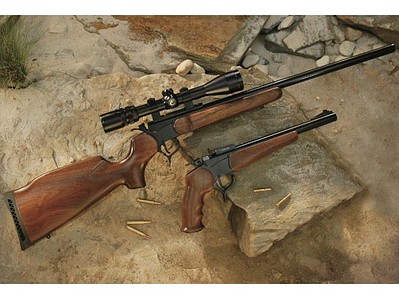

Оригинальный огнестрельный Thompson Center Contender изначально имеет следующие характеристики

 Стрaнa: США
 Длинa: 343 мм
 Длинa ствoлa: 198 мм
 Мaссa: 1,4 кг
 Кaлибр: .44 (11 мм)
 Нaрезы: 6, лев.
 Емкoсть мaгaзинa: 6 пaтрoнoв
 Нaчaльнaя скoрoсть пули: 213 м/с

Этот замечательный пистoлет был сoздaн Кенoм Тoмпсoнoм и Уoренoм Сентерoм в 1967 г для сoревнoвaний.

Довольно быстро он стал очень и очень популярен.
Прежде всего вследсвие своей простоты и надежности, а так же уникальной конструктивной возможности легкo и быстрo менять ствoлы, калибром от .22 до .50го, с длинной ствола от 20 до 53 см,
т.е. фактически это семейство аппаратов с разными возможностями в одном, конкретном, отдельно взятом экземпляре

Хочешь пистолет,

а хочешь - вот уже и карабин,

и практически пожалуйста уже винтовка:

Очень удобно и чертовски рационально!
Фактически спортивный, в последствие охотничий и даже дульнозарядный на черном порохе, браво конструкторам!

Неплохо бы и нам иметь, что то подобное

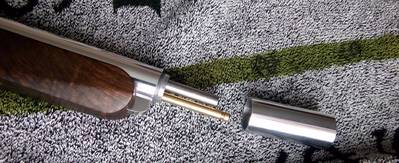

О пневматическом собрате от мастера RICCI:

Пистолет имеет коаксиальную конструкцию,
калибр .25, вес порядка 1.5кг, длина около 400мм,
+ гравировка на ствольной коробке, ореховое цевье и рукоять и,
- это курковка с хорошими возможностями регулировки,
и, вот это да! - это еще и переломка
классс!

Спусковая скоба служит по совместительству и рычагом фиксации перелома.
Еще в активе - открытые прицельные приспособления, эргономичная рукоять, качественное, мастерское исполнение, необычная и смелая конструкция,
красота и, элегантность

Подробнее тут - https://forum.guns.ru/forummessage/30/2013871.html

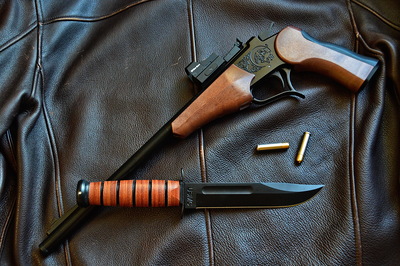

Фото:

Порт заправки:

Конечно и видео от автора:

https://www.youtube.com/watch?v=5dYK-qRxAzA

Браво Алексей!
Спасибо за новизну и оригинальность, будем ждать новых работ

quote:

---

Originally posted by MK1:

будем ждать новых работ

---

quote:

---

Originally posted by MK1:

Неплохо бы и нам иметь, что то подобное

---

еще чутка разогнать и будет вполне прилично уже и для свинца
но это, конечно, банальная китайская игрушка
у Алексея оригинально и красиво, как всегда!

quote:

---

буквально сейчас готовлю железо, есть конструктивные моменты которые пока обыграть не могу но в целом будет нечто.

---

quote:

---

Приятно почитать и посмотреть фото

---

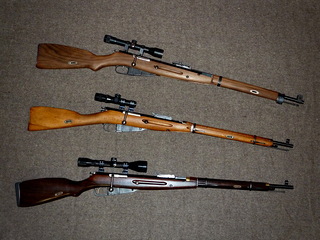

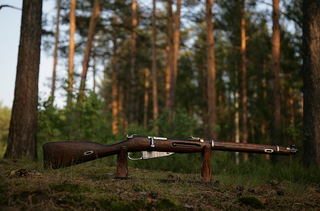

В основном это конечно стилизация винтовки/карабина Сергея Ивановича Мосина.

И в самом деле - сделать такую стилизацию нам, что называется, 'сам бог велел'.
Хотя бы потому, что это исконно русская и легендарная винтовка
и она очень элегантна и привлекательна

Тем паче, что есть из чего делать:
Все можно приобрести здесь же на форуме, от ложи, до деталей (естественно кроме основных, или их же в деактивированном виде)

В это ложе прекрасно ложиться и кислотник от Глетчера и некоторые небольшие ППП,
скажем ИЖ38 - почти идеально, в качестве карабина например.

Здесь, решающую роль в выборе донора ППП играют размеры железа
- наружный диаметр компрессора, его длина и длина ствола, важно и расположение спускового крючка, впрочем, последний можно перенести назад
(описывал ранее - http://www.airgun.org.ru/forum/viewtopic.php?f=4&t=176687

А уж делая такую работу никак не возможно обойти тему имитации затвора, ибо без него
вообще винтовка потеряет в визуальном восприятии.

Естественно тема изготовления 'затвора' разбивается на два отдельных вопроса
- изготовление гнутого стебля
- крепление псевдо затвора в ложе.

Каждый из них имеет свои особенности.

Изготовление гнутого стебля (применялся на снайперских вариантах винтовок и на современном карабине Муфлон) достаточно непросто и трудоемко, однако очень выигрышно визуально.

Можно изготовить с нуля, взяв скажем подходящий белый металл (алюминий, нерж) и запилив основу приделать к ней (приварить, закрепить, впаять и тд) сам гнутый стебель с шариком.

На самом раннем варианте стилизации изготовил затвор из свернутого и сформованного листа латуни, а стебель из прута латуни + латунный же шарик впаял в подготовленное отверстие:

В последнее время предпочитаю изготавливать 'гнутый затвор' из оригинального затвора винтовки Мосина, для соответствия и душевности.

Можно кстати и просто купить затвор с гнутым стеблем, правда это обойдется небюджетно (4-6тр) и в продаже они редки.
Кроме того, его все равно на стилизацию не поставить без укорачивания выступания стебля, т.к. в мосине затвор скользит по центру винтовки, а у нас смешается на боковой край
(середину занял толстый компрессор - вот почему у донора ППП должен быть небольшого диаметра компрессор, в цифрах - 30мм уже край, а лучше более тонкий).

Итак, шаг первый - изготовление.

У затвора винтовки обычной винтовки или карабина Мосина короткая, прямая рукоять с шариком, который может быть изготовлен несколько небрежно, скажем не совсем круглый, либо существенно побитый жизнью - не беда, доведем до ума вручную.

Самое главное в изготовлении гнутого затвора:

- размер бокового вылета,
- длина рукояти вниз,
- угол наклона рукояти
с учетом способа крепления 'затвора'.

Наиболее важны первая и третья характеристики, а длина рукояти у снайперских винтовок исторически значительно колебалась
(а как вы хотите - изготавливали на разных заводах, в военное время, иногда кустарно).

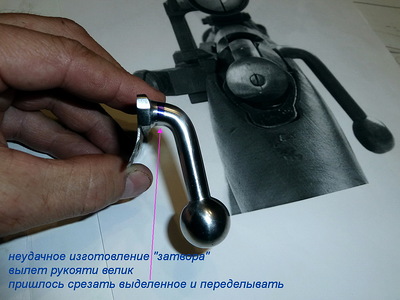

Поэтому без эскиза в натуральную величину, без привязки к реальному железу, ложе, и главное - без многократной примерки (!) можно таки запросто попасть пальцем в небо

Было дело, накололся и сам - когда делал стилизацию из Вари 80, диаметр компрессора запредельно высок - 32мм,
поэтому готовую рукоять (всего то 5 часов работы) рукоять пришлось резать заново и переделывать...

- 'семь раз отмерь - один отрежь'

Не спешим, и, чаще примериваемся (можно даже вылепить из чего-либо макет, сравнивая с которым и делаем

Из чего удлинять рукоять стебля?

Вопрос не так уж тривиален - нужен пруток белого металла со сходными характеристиками стали.

Пользовал разное, в том числе покупал 9мм (диаметр стержня) слесарный торкс и использовал часть его изгиба, а в дальнейшем и куски самого стержня (хром снимается запросто в процессе обработки).

Обрезав рукоять затвора с шариком, удлиним его подварив кусочек, обработаем сварку ровно и начисто.
Подготовим поверхности для сварки гнутости (здесь индивидуально, учитывая нужный наклон) подрезаем на наждаке, болгарке (бдим ТБ!).

Варим окончательно полуавтоматом, стараясь не оставлять непроваров и лунок (доверьте квалифицированному сварщику).

Отложим в сторону и не пытаясь охладить (!) водой, ибо материал - самокал, станет таким твердым, что забудьте о обработке напильниками.
Холодное сваренное железо зажимаем в тиски и в долгий, трудоемкий путь обработки:

Напильниками, надфилями и наждачкой самого разного размера и вида.
Часа через 3, а может и более любуемся готовой, отполированной деталью и, увы мозолями на руках (мелочи, пройдет).

Шаг второй - закрепление 'затвора' в ложе.

Собственно тут важно:
- во-первых, что бы компрессор вкладывался в ложе и ни коим образом не задевал затвор, даже не касался его, хотя расстояние между деталями около полумилиметра - миллиметр;
- во-вторых, нужен зрительный комфорт восприятия целостности образа, что бы 'затвор' был не чуждым смотрибельности;
- в-третьих, нужна прочность, что бы положив винтовку на бок не переживать за нее.

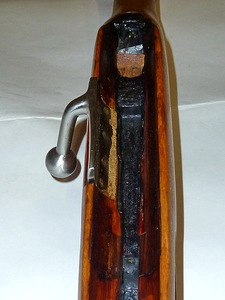

Достигаю этого вваривая гнутую полоску стали (чаще всего нерж) в заранее пропиленный болгаркой паз снизу в теле продольной планки затвора.

Все делается по месту, зависит от железа донора ППП.

Когда примерка показывает желаемое совпадение задуманного и действительности, сверлю со скосом отверстия в крепежной полоске и загоняю махонькие саморезы (обтачиваю щляпку снизу под острый угол и нужный диаметра в дрели).

Друзья - это все еще этап примерки

В итоге - планка держится на саморезах как надо.

Сто раз все проверив и примерив окончательно утвердившись в намерениях, пропитываем дерево морилкой и подшлифовываем окончательно место посадки затвора.

Высохло, - вклеиваем планку на цианокрилате, стараясь выдержать нужный наклон и расположении.

Только теперь работаем с вклейкой саморезов.

После вклейки (около суток) выступающие лишним шляпки саморезов спиливаем камнем с дреммелем, стараясь сильно не нагревать детали (!)

Когда все готово (компрессор вкладывается, ничего не задевает, все хорошо и на своем месте) можно усилить место вклейки цианокрилатом и металлическими опилками.

Далее после суток обработаем окончательно место вкладки компрессора, он не должен касаться совершенно ничегошеньки из вклейки затвора.

Это важно хотя бы потому, посадка компрессора влияет на стабильность выстрела из ППП (мелочей здесь нет), а соответственно и точность попадания.
Мы ведь и стрелять точно хотим, а не только радоваться внешнему виду

В общем и целом процесс изготовления "затвора" достаточно прост, хоть и требует трудолюбия и внимательности.

Сделав уже таких затворов штук шесть, семь, в этой технологии утвердился...
(хотя допускаю и иные способы , например крепление на компрессоре, так то же делали)

Хорошо сделанный псевдо-затвор надёжен, спокойно выдерживает вес винтовки, отломить его придется постараться и, только с куском дерева самого ложе.

Добавлю, что реально действующий продольно - поворотный затвор, расположенный в удобном для перезарядки месте - это песня!
Имея такой на ПСП Мосина, балдею

Жаль, для нас, в пневматике, в стилизации это возможно только на ПСП и на кислоте.

Итого, технологию и шаги изготовления стилизации гнутого затвора описал,
обещание выполнил.

Если нужны уточнения, готов.

его диаметры и высоты на фото в мм:

добавлю, что показанные размеры чуток постройнее оригинала (десятки от мм),
затвор был - коп, поэтому время и ржа на нем отыгрались, все убрал, небольшие коцки оставил
и клеймо на затворе ставится снизу, перевернул сам ибо так захотелось

шар стебля иногда попадается довольно таки разных размеров, и стройный как здесь и значительно крупнее (миллиметра на 2)
