Дядьки, я только
что из мастерской. Внимательно "обнюхал" табличку резьб токарного
станка. И тут меня "осенило"! Возможных комбинаций резьбы может быть аж
25 штук. А на табличке - всего 9 (остальные - это умноженная на 2, 4 и 8

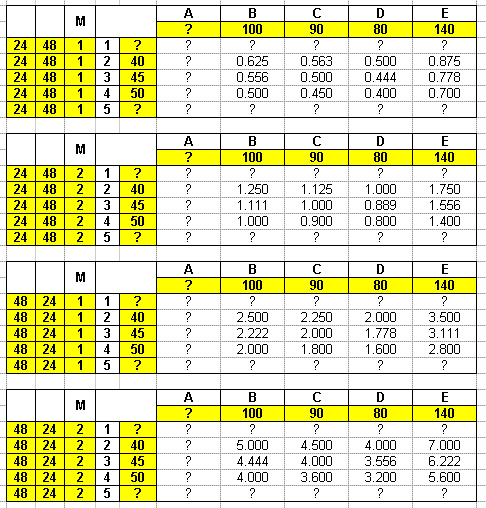

первая строчка таблицы). Как посчитать остальные недостающие 16 резьб? На двух ручках, переключающих шестерни, положения 1-2-3-4-5 и А-B-C-D-E А вот табличка со станка:
Borshevich 01-07-2011 22:50

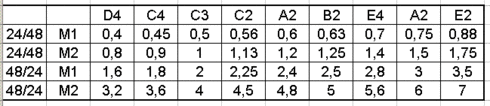

Гена, в табличке дважды есть комбина А2 - это опечатка или что? какое из наченитй верно? Ибо начал считать и понимаю, что муть из-за этого. Перепроверь все цифры пожалуйста - тогда помогу.
Пока что, приняв, что все, кроме А2, достоверно, выходит вот так:

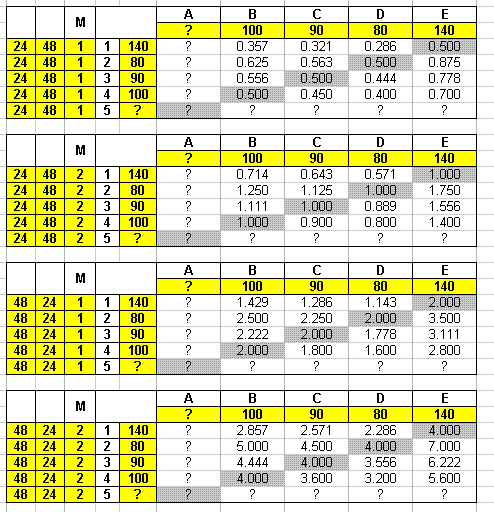

Или, если предположить, что у чтанка симметричная схема кмнематических групп, обозначенных 1...5 и А...Е, то выходит так:
А еще можно предположить , что шаг винта резьбовых подач у тебя 5 или 10мм.

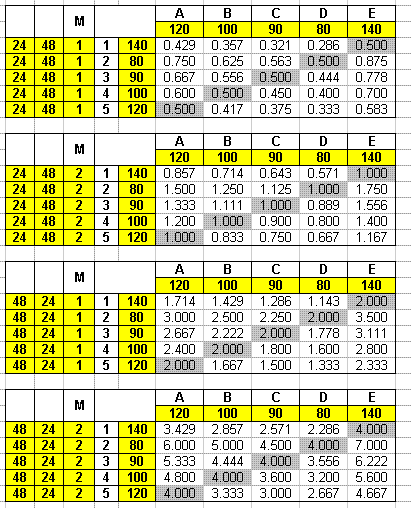

Ну и дедукция показала, где у тебя опечатка случилась, а цельно картина выглядит, наиболее вероятно, так:
Konstantin_E 02-07-2011 01:11
Наскоя я
успел посмотреть таблицу подач и резьб на станке у Гены, то там в дюймах
все целые числа по табличке, пару раз встречается шось на полдюйма
кратное. А вот с метрикой... целая куча "мертвых" шагов. Зато подач тоже много шагов. Вот ща не могу вспомнить, на наших станках тож были "мертвые" шаги(положения рукояток) или все четко и как положено.
Borshevich 02-07-2011 01:55
quote: Наскоя
я успел посмотреть таблицу подач и резьб на станке у Гены, то там в
дюймах все целые числа по табличке, пару раз встречается шось на
полдюйма кратное. А вот с метрикой... целая куча "мертвых" шагов.
А подача у него идет через вал или через винт?
val 02-07-2011 03:46
Револьверы - все удобства для любителей мечиков и плашек.
val 02-07-2011 06:25
Турельки на заднюю бабку универсального токарника, ма-ахонькие такие, но вельми вдобные
Вот та (или родственная), что на одном из видео
Енто ваще серьезные приблуды. Превращают универсальные в револьверные. Могут иметь мех подачи - мечта Дудиса
Все в куче
South 02-07-2011 13:04
Блин, действительно где-то ошибся. Сейчас пойду в гараж, гляну. У меня для резьб винт с шагом 3. А для подач - вал.
Hans 04-07-2011 11:20
quote:Originally posted by hoakinn: 2 Hans: если тебе капролоновую гаечу на маааленький ЧПУ, то метчик делается из куска того же трапециидального винта.
Это
я уже думал. Железяка на винтах уж больно мягкая. Но вариант.
Усложненный тем что два винта с левой резьбой, а один с правой И шаг 4,6мм Попробую сначала с родными гайками.
val 05-07-2011 04:38
quote: Железяка на винтах уж больно мягкая.
Приходилось
ремонтировать гайку на валу привода резьбовых подач старого токарника
Monarch. Оригинальная гайка сделана из баббита, залитого вокруг вала.
Borshevich 05-07-2011 10:15
Заливать, вишь, не хочут.
firefox 05-07-2011 14:54
Не нравиться заливать баббит, можно залить эпоксидный компаунд, с каким либо наполнителем.
Вопрос к знатокам,
значит корвет 401 на больших оборотах 1800-2000 начал издавать звук
дребезжащий с вибрацией, что это может быть? подшипникам хана на
шпинделе? зажал прут в патрон покачал, вибраций нет ничего не люфтит,
что это может быть?
Konstantin_E 06-07-2011 10:11
quote: звук дребезжащий с вибрацией,
Не
уверен что то же что было с моей Промой, но все же- на холоде начинали
звенеть шестерни в бабке. Прогревал тепловентилятором, проходило. По
остыванию опять повторялось. Чем холоднее было в помещении, тем на более
низких оборотах начинало позванивать.
Hans 06-07-2011 10:55
quote:Originally posted by Borshevich: Дык десятью постами раньше прделагал - стекловата, графит, смола. ноль эмоций.
Не ноль эмоций, а намотал на ус У меня нонотехнологичная хрень под названием "форум" валяется без дела, попробовать с ней залить чтоли?
Borshevich 06-07-2011 11:01
quote: онотехнологичная хрень под названием "форум"
А фиг его знает, сделай пробник.
quote: Вопрос
к знатокам, значит корвет 401 на больших оборотах 1800-2000 начал
издавать звук дребезжащий с вибрацией, что это может быть? подшипникам
хана на шпинделе? зажал прут в патрон покачал, вибраций нет ничего не
люфтит, что это может быть?
Подтяни чуть матку на шинделе. А в потрохах у него капрон и работает там все при нагруженном валу - звенеть не должно.
На холостом хочу ничего звенеть не должно.
Может
звенеть только при срывающемся режиме резания, когда плотный материал
на большом диаметре идешь (вроде стали каленой), где много взять не дает
мотор, а мало взять - не берет резец.
На родные подшипники
грешить не нужно, они вполне себе пристойно справляются с той нагрузкой,
какая идет на корвете, это примерно их режим и есть. Когда насилуешь -
ну тогда Ы... Звенеть будут.
South 07-07-2011 19:01
Иван, ты АБСОЛЮТНО правильно посчитал мою табличку. И правильно угадал где я ошибся. Спасибо!
Borshevich 08-07-2011 14:06
Гена, шаг винта я не угадал, так что ставлю себе "низачот" Основная
шестерня передачи (та, присутствие которой в кинематике кажется тупо
нелогичным и абсурдным) у тебя наверняка имеется в двух экземплярах, 120
и 127 или тип-того (может даже отдельная пара), и, та что 127 - это
твои дюймовые резьбы.
South 08-07-2011 21:37
Дюймовочки я резал без проблем. Шестеренка там "спаренная" - 120+127 вместе рядышком "слепленные". Я недавно 5/8 18 ниток резал (для пейнтбольного баллона). Последовательность шестерней была такая: 24-120+127-48. Если нужно - я могу и таблички подач и дюймовок выложить.
Livingston 14-07-2011 10:25
Частотник
Lenze, без пульта продается. Цена почти даром. Никто не юзал такой?
Хозяин говорит что рабочий но не смог разобраться в настройках даже с
пультом. А я без пульта буду. Стоит брать? Частотник 0.75, у меня движок серии аир, точно не скажу, 0.50.
Фазан
, что шаг винта резьбовых подач у тебя 5 или 10мм.
