quote:Originally posted by garry22: Вообще не врубился суть проблемы.
Проблема в том, что кругляк так зажимать можно, а параллельные стороны квадрата - нельзя. А Ваня это усиленно рекомендует.
Gefest 007 06-09-2010 19:49
Это если точить
круглое с эксцентриситетом, то тогда справочник. А иногда приходится
точить и пластину. Скажем когда нужно отверстие ступенчатое или канавку
расточить. Зажимаешь, торцуешь и сверлишь-растачиваешь. Тут и соосность и
перпендикулярность. Чтобы переставлять 4 кулачковый патрон, его
нужно иметь, это раз, а потом ставить 3 кулачковый обратно и не факт,
что с той же точностью, что раньше, это два. Станки-то они разные.
garry22 06-09-2010 20:54
квадраты и прямоугольники зажимаю так (в том числе и с экцентриситетом)
Gefest 007 06-09-2010 21:21
Ну зажми так пластину 35х100 в патроне диаметром 125. И сделай из нее восьмерку. Разные задачи, разные зажимы.
garry22 06-09-2010 21:53
quote:Originally posted by Gefest 007: Ну зажми так пластину 35х100 в патроне диаметром 125. И сделай из нее восьмерку. Разные задачи, разные зажимы.
Я
восьмерки делаю в вертикальном супорте расточным резцом. А потом фрезой
придаю наружную форму и режу ласточку. Еще есть вариант с планшайбой
вместо патрона но мне он не нравится.
Konstantin_E 06-09-2010 22:19
Я на
планшайбе делаю восьмерки, из пластинки. Отверстие под резик растачиваю,
а под ствол сверлю на другом станке. Периметр потом ножевкой и
напильником.
dudis 07-09-2010 12:52

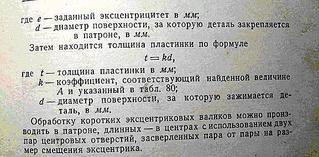

quote:Originally posted by Gefest 007: если точить круглое с эксцентриситетом, то тогда справочник.
Вот полезная табличка...
Drix 12-09-2010 12:48
Может подскажет кто, где в Питере лампочки купить, для станков, на 36 Вольт?
В
"обычных" магазинах говорят, что таких лампочек "не бывает". У себя в
деревне скупил все что было, еще два года назад. Помню, продавщица
сделала круглые глаза и спросила: - "а вы знаете, что это лампочки ДЛЯ
ГАРАЖА?"(они стОили сильно дешевле обычных).
Теперь облазил все, и
не нашел - ни в мелких магазинах, ни в гипермаркетах. На 220В.
переходить не хочу - и ТБ, и встряски они не любят, нить там очень уж
тонкая. Похоже, придется всюду ставить галогенки на 12В., но это и
трансы во всех станках менять.
И в самом деле такой стандарт - лампочки на 36В., умер окончательно?
pioner9 12-09-2010 01:12
На авторынке поищи, сам там покупаю.
South 12-09-2010 09:53
Серега, это
действительно для гаража. У меня на 36 вольт в подвале и погребе стоят.
Питание от здоровенного транса, стоящего рядом с электросчетчиком. Типа
ТБ, чтобы в сыром помещении ёбом не токнуло.
Konstantin_E 12-09-2010 11:23
Поставь обычные настольные, дневного света. Их "штатив" дает больше степень подвижности чем штатная лампа станка.
Gefest 007 12-09-2010 12:05
quote:Originally posted by Konstantin_E: Поставь обычные настольные, дневного света.
Они на 220 вольт. Может присмотреться к диодным автономным светильникам.
julbu 12-09-2010 12:10
этим можно позвонить
Konstantin_E 12-09-2010 12:38
quote: Они на 220 вольт.
Да и мать их так... К станку они не касаются. А сам станок можно и заземлить. Наверное даже не можно а - нужно.
KarrMan 12-09-2010 18:32
Коллеги, подскажите (ну или как вы думаете) как изготавливаются передние пробки конструкцией на подобие хулигановских? Ясно что за два установа.. Но.. как зажимают для второго установа? Изготавливают оправку в которой есть резьба?
firefox 12-09-2010 19:58
Надо бы фото и второго отверстия, а то если гладкое, и с одного установа можно
KarrMan 12-09-2010 20:42
В смысле.. Твоя
моя не понимат.. Как это с одного установа можно получить и расточку с
плоским дном с одной стороны и расточку под уплотнение манометра, с
резьбой для него с другой стороны..
South 12-09-2010 21:17
У меня для подобных
деталей есть тонкостенная оправка с резьбой. Вкручиваю пробку, зажимаю
оправкой в патроне и затягиваю посильнее. Потом выставляю по индикатору и
точу оставшуюся часть.
KarrMan 12-09-2010 21:34
quote: Изготавливают оправку в которой есть резьба?
Ну
вот, Гена пошел по тому же пути, о котором подумал и я. Только я
планировал разрез в оправке делать, чтобы не так сильно затягивать.
Имеет смысл? Вот только сильно сомневаюсь, что в серийном производстве "выставляют по индикатору".. Наверно есть еще какой-то способ?
Drix 12-09-2010 22:54
quote:Originally posted by KarrMan:
Ну
вот, Гена пошел по тому же пути, о котором подумал и я. Только я
планировал разрез в оправке делать, чтобы не так сильно затягивать.
Имеет смысл? Вот только сильно сомневаюсь, что в серийном производстве "выставляют по индикатору".. Наверно есть еще какой-то способ?
Можно
и "поперек" детальку на фрезере в тисках зажать, по индикатору поймать
"верх", отступить от него сколько надо, и сделать и отверстие и плоскую
часть вокруг него.
В серийном производстве на универсальных
станках сделали бы оправку с кондуктором, которая крепится к столу
фрезера. Один раз выставился, и потом только заготовки меняй.
CNC центр, наверно, сделает это проще....
P.S. А у тебя и в самом деле серийное производство?
