на
автоподаче полугайки в момент сдохнут.Винт не шлифованный и полугайки
из дермантина.Если только резьбы резать,то послужит достаточно долго.
Konstantin_E 25-10-2013 15:17
quote: на автоподаче полугайки в момент сдохнут.
Ну,
я бы этот "момент" обозначил бы лет в 5(пять). Именно столько у меня
продержалась половинка(!) маточной гайки на Проме300. При этом я без
автоподачи точил толь то, что короче 5-ти миллиметров длины. Так что не
все так уж и страшно. Но тем не менее, привод от вала, а не от винта,
куда перспективнее.
Leshik 26-10-2013 23:11
Два вечера
разбирался со счетчиком шага резьбы. В инструкции ничего не объяснено ,
только какая-то таблица. Вспоминал школьную программу. Все расчеты
привели к тому , что для шага 1,25 периодичность для совпадения должна
считываться при 30 мм хода одного оборота счетчика. Ну и потом дошло,
зачем в зипе лежит еще одна шестеренка , а я то думал что она вместе с
остальными идет для регулировка скорости винта автоподачи. И смысл
таблицы стал понятен. Удобно на большой скорости резать резьбу у цветных
металлов, моментально останавливается резец.
AlekSnat79 27-10-2013 16:37
Leshik погляди как тут сделанно
, себе такой кит купил, но пока некогда всё установить , разработчик
продаёт такие киты, дополнительно надо будет щаговик с драйвером и блок
питания , у меня станок Айкен с таким же расположением шестерёнок и
валов, если что разработчик проконсультирует.
Dmitry68 27-10-2013 17:11
да у вас тут сборище извращенцев, один маточную гайку для продольной подачи использует, другой счетчиком резьбы пользуется... у вас массовое помешательство?
объясните.... может я чего то не до понимаю?
rail-red 27-10-2013 17:44
quote:Originally posted by Dmitry68: да у вас тут сборище извращенцев, один маточную гайку для продольной подачи использует, другой счетчиком резьбы пользуется... у вас массовое помешательство?
объясните.... может я чего то не до понимаю?
А я вот так извратился. Коробка от "жигулей".Если поставить другой шкив(там на видео висит его видно),то скоростя будут в 2-а раза ниже.
Leshik 27-10-2013 21:25
quote:Originally posted by Dmitry68: один маточную гайку для продольной подачи использует, другой счетчиком резьбы пользуется...у вас массовое помешательство?
Продольная
автоподача на станке уже присутствует, согласитесь пользоваться ей
удобно. Ставится комплект шестерен и пользуйся. При нарезании резьбы
,ставим комплект более быстрых шестерен. Но для автоподачи скорости
очень большие и опять приходится ставить назад шестерни для самой низкой
скорости. С блоком мотор редутором манипуляции с шестернями для
автоподачи отпадут. Смена шестерен нужна будет только при выборе
определенного шага нарезаемой резьбы.
Про счетчик шага резьбы ,
пару раз ломал метчик из-за того что не успевал остановить шпиндель
вовремя и отвести резец, инерция своё дело делала. При пользовании счетчиком шага резьбы остановить резец можно моментально.
Извращенцы !? Может быть! Но лучше с этим ознакомиться ,чтобы решить использовать этот метод или нет.
hoakinn 28-10-2013 20:21

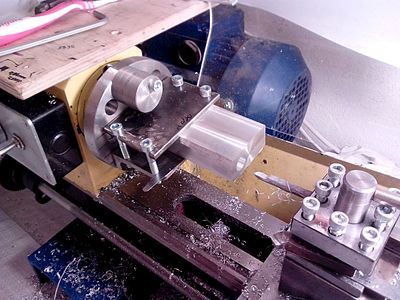

хватит про извращенцев вот фланец ДУ 20 и кусочек швеллера 12П и пластиночка 5мм.
Konstantin_E 29-10-2013 01:59
quote: вот фланец ДУ 20 и кусочек швеллера 12П и пластиночка 5мм.
Коробка будет?
quote: А
я вот так извратился. Коробка от "жигулей".Если поставить другой
шкив(там на видео висит его видно),то скоростя будут в 2-а раза ниже.
А чего б не наклонить на себя коробку, тогда к рукоятке переключения удобнее было дотягиваться?
hoakinn 29-10-2013 06:30
quote:Originally posted by Konstantin_E: Коробка будет?
ДА
Alezz 03-11-2013 10:36
Всем привет. Хочу
перестволить винт корейским бланком. Посадочное в коробке 14,8 мм а
дудка 14 мм, в связи с этим надо делать втулку. Делать ее со стенкой 0,4
мм как мне кажется очень не хорошо. По этому подскажите как лучше
сделать, какие размеры и допуски должны быть, что бы знать что требовать

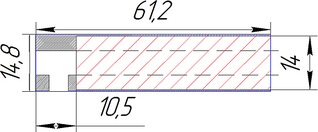

от токаря. Материал планируется бронза. Начертил эскиз для большей
наглядности. Пожалуйста по-подробнее и может, что-то свое добавите, так
как я совсем в этом не разбираюсь.
zaleshin 03-11-2013 11:39
дудку проточить до 11мм и запрессовать втулку с нужным наружным диаметром.
Andros0479 03-11-2013 13:54
При запрессовке
ствол не изменит свои размеры(калибр)? Может все-же пару втулка-ствол
соединить на резьбе(можно не во всю длину проточки), и посадить на
локтайт? Ну а втулку в коробке закрепить винтами поджима.
Alezz 03-11-2013 18:05
quote:Originally posted by Andros0479: При запрессовке ствол не изменит свои размеры(калибр)?
тоже
интересно, а то чек на входе мне совсем не нужен. Как то маловато
получается стенка у ствола 2,325 мм. И какая разница в диаметре втулки и
ствола должна быть, что бы это дело могло запрессоваться и при этом не
болталось.
zaleshin 03-11-2013 18:26
я так понял выж
не сами будете делать? ну так токарю объясните он знает как нужно, ни
какого чека не будет. Я делал таким образом не один раз, все было
отлично.
hoakinn 03-11-2013 18:28

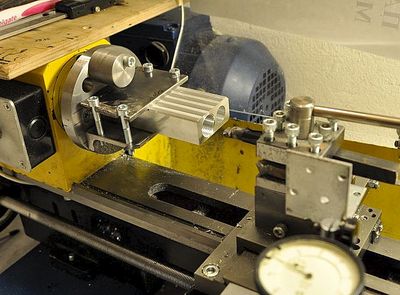

двигаемся маленькими шажками
prostotak 03-11-2013 18:35
Ствол проточить
примерно до 12 мм,сделать втулку,чтобы одевалась на ствол с минимальным
зазором.При помощи пайки всё это дело состыковать,проточить наружный
диаметр втулки в центрах.
Alezz 03-11-2013 19:29
quote:Originally posted by zaleshin: я так понял выж не сами будете делать?
да, делать буду не сам. А какие размеры ему говорить. К примеру внутренний диаметр втулки 11, а обточку ствола 11,02мм?
zaleshin 03-11-2013 19:42
quote: да, делать буду не сам. А какие размеры ему говорить. К примеру внутренний диаметр втулки 11, а обточку ствола 11,02мм?
голову
не забивай, тебе незачем в обще такие подробности, приди к токарю скажи
нужно ствол проточить снаружи до 11мм и сделать под нее латунную втулку
чтобы сидела плотно, наружный диаметр обточить до нужного. З.ы. Можно даже втулочку посадить на горячею.
