Быстрорезные? - в них алмазным кругом не подлезешь.
South 06-05-2010 09:16
Щас Костя мастер-класс по заточке инструмента в массы пихнет
Borshevich 06-05-2010 09:21
Нехай пихает.
Тока пускай сначала спросит у ежа, какой я ему однажды универсальный
резец заточил (торцевые канавки, боковые канавки, проходка,
профилирование), и сколько лет он этот резец вообще не вынимал из
резцедержки =) А плашки - каюсь - точить не умею.
Konstantin_E 06-05-2010 14:23
Чтоб точить
плашки, нужна бормашина и маленький камень. Очень желательно белый. И не
надо никакого алмаза. Камень конечно надо с мелкой зернистостью.

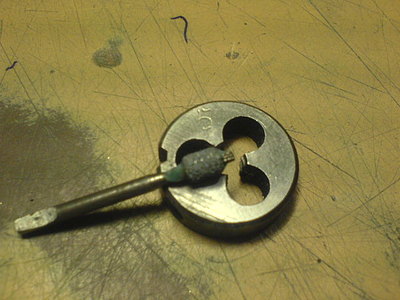

Везде на фотках лерка М5, для сравнения размеров. Камень на ней белый, так что не верьте глазам своим то клей проступил и окрасил его.
Не, понятно что всякую мелочь типа М3 и меньше проще пойти и купить,
особенно лерки, а метчики все сам перетачиваю, даже вплоть до М2. Более
мелкими пока не приходилось работать. Иногда приходится после покупки,
новый, перетачивать, т.к. чаще инструмент просто насыпом валяется у
продавцов(поубивал бы!) так что при осмотре под увеличением сразу видно
битую кромку. Пройдешься по ней камнем, сразу другое дело! На крупных
размерах это очень чувствуется, разница- до и после.
Borshevich 06-05-2010 15:11
Понял. Закидываю в планы на закупку бормашинку. Правда, будет она, большей частью, как те красные тиски
Konstantin_E 06-05-2010 15:48
quote: Правда, будет она, большей частью, как те красные тиски
А шо там с теми тисками? Что я пропустил? Ну небольшие тиски, так что? Иногда и такие нужны.
Ладно. Мысль поступила. Видели как я на фрезер автоподачу сделал? Если
что, то притащу фотки, а то не помню в каком месте выкладывал. Так вот, а
что мешает всунуть такое же на токарный? Зачем? Типа там подача и так
есть? Затем, чтоб не вымазываться в мазуте, меняя шестерни для нарезания
резьбы. Не, менять их иногда конечно придется, но уже крайне редко. При
этом будет большей выбор величины подачи, даже возможно с плавной
регулировкой(зависит от источника питания) и одна резьба. На станке есть
ручка реверса подачи, она имеет нейтральное положение(предусмотрено
изготовителем). Отдельный привод для автоподачи тоже имеет механизм
быстрого отключения. Ваши соображения?
Borshevich 06-05-2010 15:55
Константин, мне
кажется, что муфта на валу подачи недостаточно жесткая для того, что бы
резать резьбы (даже если вешаешь груз - по ней значительно
проё...ывает), только для того что бы подавать и годится. А гитара
станка - она да, просится вся целиком в мусорное ведро, недавно
выровнял, настроил, даже полную таблицу всех удобных комбинаций шестерен
составил (около 1000 вариантов), но все равно не использую вообще.
Konstantin_E 06-05-2010 17:20
Не, муфта
будет для отключения двигателя с редуктором, который в руке на картинке.
Если резать резьбу, то муфта отключается, и включается ручка реверса
подачи из нейтрального положения в нужное направление. Станок режет
резьбу резцом как ему и положено, через шестерни гитары. А для
автоподачи от нового привода, ставим ручку реверса в "нейтралку" и
включаем кнопку нового привода, затем привычно ручкой маточной гайки
цепляемся за вращающийся винт и имеем автоподачу. Неудобство -
дополнительная кнопка(тумблер) нового привода. Правда не каждый раз надо
ее выключать. п.с. А забыл- редуктор не провернуть за его собственный вал. Там приличное понижение оборотов.
hoakinn 06-05-2010 17:30
2 Konstantin_E: Уже
сделал и пользую подобную автоподачу только привод от стеклоочистителя
классики БП 12В и ШИМ преобразователь на контроллере для регулировки
оборотов
firefox 06-05-2010 18:17
Я бы не советовал
использовать вообще автоподачу на подобных станках, не оборудованных
ходовым валом. Ну если конечно вы на нем еще собираетесь резьбу резцом
резать.
Borshevich 06-05-2010 18:34
Я так понял, что ходовой вал будет добавлен?
hoakinn 06-05-2010 19:46
quote:Originally posted by firefox: Я
бы не советовал использовать вообще автоподачу на подобных станках, не
оборудованных ходовым валом. Ну если конечно вы на нем еще собираетесь
резьбу резцом резать.
Я тоже раньше все
ручками-ручками, чтобы вал не расходовать. А теперь думаю ну и х...й с
ним износится новый куплю - пока не износился. Чай не в три смены на
станке работаю. Можно вообще поставить станок и не влючать вообще износа
не будет даже на китайце.
Konstantin_E 06-05-2010 20:09
Ну, в три смены не получалось работать, здоровье уже не то
А в две приходилось. Ну, в полторы как минимум. Более двух лет станочек
пыхтит как дизель в заполярье, и пока тьфу-тьфу нормально все. Автоподача на нем от винта, а не от вала, и не пользуюсь я ею только при обработке торцов. Потому что поперечной нету
И вот, после нескольких лет я попробовал нарезать резьбу резцом, и... о
чудо! Резьба получилась! Наверное просто станок не знал, что стоило
экономить ему ресурс ходового винта
quote: Я так понял, что ходовой вал будет добавлен?
Нет. В том и и дело что, что все остается через один винт. А добавлять вал... Не, проще повзрослее станок купить.
quote: Уже
сделал и пользую подобную автоподачу только привод от стеклоочистителя
классики БП 12В и ШИМ преобразователь на контроллере для регулировки
оборотов
Какие "побочные эфекты" ожидать после такого АПа? Чего я не предусмотрел?
zenon05 06-05-2010 21:07
Не понял, как вообще возможно заточить плашку? Как к резьбе подобраться? Как угол выдержать? Народ, кто думал себе ШВП примастырить? И что нужно сделать для этого для станков типа гарькиного, то есть до 200 кг и рмц 500?
hoakinn 06-05-2010 21:21
quote:Originally posted by Konstantin_E: Какие "побочные эфекты" ожидать после такого АПа? Чего я не предусмотрел?
Да все нормально. Чистота обработки увеличилась. Фотки пробовал сделать, но они не передают визуально эффекта. Большего эффекта удалось добиться понятно по дюрали, по стали тоже лучше стало, но "яйца у кота" получить пока не удалось
hoakinn 06-05-2010 21:24
quote:Originally posted by zenon05: Народ, кто думал себе ШВП примастырить?
Цель-повышение точности? Тогда сомнительно как-то.
Или переход на ЧПУ?
zenon05 06-05-2010 21:56
Hoakinn. ЧПУ меня вааще не интересует. Я даже на подаче почти не работаю. Интересно ручками. Это же хобби... в кайф.. ШВП, что может дать? Более плавную и мягкую подачу? Более точную? Уйдут люфты?
Насчет
твоего апа. А что, без него проблема получить чистую поверхность на
дюрали? У меня частенько выходит зеркало и без таких приблуд. Да и чистоту по стали здесь уже показывали. Тоже почти зеркало при правильных режимах и резцах. Что эта доработка тебе реально дала? Меньшую подачу?
Borshevich 06-05-2010 21:56
quote: Народ, кто думал себе ШВП примастырить?
Не
ставь ШВП. Такого размера у нее будет никакая нагрузочная способность.
Пару раз словишь клина и будет ничем не лучше родных шпилек. Если хочешь
хорошие жесткие подачи с нулевым или около того люфтом - делай
распорные гайки на злой пружине.
Как-то так:
hoakinn 06-05-2010 22:12
2 zenon05: У
меня минимальная подача была 0.1мм/об это очень много. И чтобы ее
использовать надо переставлять шестерни, т.к. довольно часто приходилось
резать резьбу 1мм. А теперь одно другому не мешает - приводы получаются
независимые друг от друга. Я от руки тоже умею довольно чисто
точить, но когда это поверхность длиной >100мм то честно уже ломает.
Автоподачу на станке придумали чтобы ей пользоваться
