В состоянии "живой только чугун", до 100....120 кг.
Ваня, гляди на Чипе в барахолке "школьники". Правда у меня на них
фобия, но все же. Просто догадываюсь чего с ним делать будешь, потому и
советую.
Borshevich 11-03-2012 18:25
quote: Ваня,
гляди на Чипе в барахолке "школьники". Правда у меня на них фобия, но
все же. Просто догадываюсь чего с ним делать будешь, потому и советую.
Ыыы...
У меня на них тоже фобия - приводил один такой в чувства - у него ось
вращения шпинделя была, мягко говоря, непараллельна станине.
Konstantin_E 12-03-2012 01:17
Если
вправо-влево, то эт лечиться легко. Там даже типа были задуманы
регулировки. Тока как всегда недоделаны. Но лечиться реально несложно. А
если вверх-вниз ось уехала, то ну его нафиг...
Взрывотехник 08-04-2012 16:10
Надеюсь на флудерство не примут И
так, кто точил себе Киты на Железного Ижика, при точении той части Вы
учитывали раздутие трубы от запрессованной пробки, или нет ?
Выточил вал ф25.0 засунул, болтается Наточил калибров, промерял, труба 25.06, там где была пробка 25.35 Вот сижу и думаю, учитывать это при точении пробки, или делать все тело 25.06. Жду советов
Seg@ 08-04-2012 19:09
Что бы не болталось, я бы выточил два диаметра.
P_L_Z 16-04-2012 12:47
вот тут мерил давеча
, эти диаметры намерил не два а три, с краю примерно на 3х мм труба
заужена , чиво делать в таком случае вынимать трубу и растачивать чтоле?
Взрывотехник 16-04-2012 23:06
Можно и регулируемой развёрткой всё выправить
P_L_Z 16-04-2012 23:46
нет такой , но идея понравилась, наверно прикуплю)
R-140m 21-04-2012 17:31
Подскажите что за сплав М20? По стали он пойдёт?
Взрывотехник 21-04-2012 17:37
М20
Сталь, в том числе жаропрочная труднообрабатываемая, сплавы, серый и ковкий чугуны. Сливная стружка и стружка надлома
Точение, фрезерование
R-140m 21-04-2012 18:56
А что лучше ВК или М 20?
Konstantin_E 25-04-2012 15:46

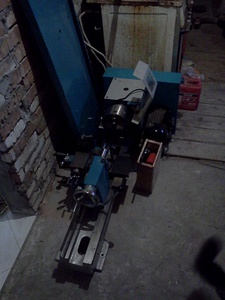

Наращиваю мощу для очередного этапа гонки вооружений! Вчера прибарахлился-
Краткие ТТХ- "дупло" в шпинделе 38мм. По габаритам станок чуть больше "школьника", питание- 220вольт. Тумбы нема.
k.sever 25-04-2012 16:35
Поздравлямс!!!Глядишь,теперь новые идеи в металле увидим.
Взрывотехник 25-04-2012 18:32
Сколько американских енотов отдали ?
Konstantin_E 25-04-2012 23:33
Ровно
1865.25(по нашему курсу) плюс чуть за сотню бензин и пожрать в дороге на
двоих. То есть, в принципе "двушка" обошелся. Ездили
Днепропетровск-Херсон, 700км в сумме. По вашим меркам- фигня, а не
расстояние Затаскивали вчетвером,
довольно тяжело, все же 230кг по инфе с сайтов. На глаз - таки где-то
так. Как теперь его на тумбу ставить... Наверно шестерых помошников
искать придется.
Dmitry68 26-04-2012 04:21
quote:Originally posted by Konstantin_E: Ровно
1865.25(по нашему курсу) плюс чуть за сотню бензин и пожрать в дороге
на двоих. То есть, в принципе "двушка" обошелся. Ездили
Днепропетровск-Херсон, 700км в сумме. По вашим меркам- фигня, а не
расстояние Затаскивали вчетвером,
довольно тяжело, все же 230кг по инфе с сайтов. На глаз - таки где-то
так. Как теперь его на тумбу ставить... Наверно шестерых помошников
искать придется.
под резьбы гитару тож перебирать как на маленьких? торможение шпинделя видимо отсутствует... какие резьбы дюймовые/метрические ? какие обороты мин и максимальные? лимб продольной подачи присутствует? какой мин. шаг продольной подачи?
Взрывотехник 26-04-2012 08:32

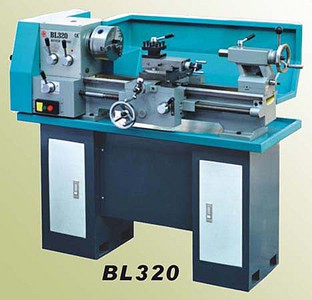

Диаметр обработки над станиной, мм 320 Диаметр обработки над суппортом, мм 210 Максимальная длина обрабатываемой заготовки, мм 600 Поперечный ход суппорта, мм 170 Продольный ход верхних салазок, мм 100 Конус шпинделя наружный / внутренний N5 Диаметр отверстия в шпинделе, мм 38 Скорость вращения шпинделя, об/мин 60-1600 Число скоростей шпинделя 12 Продольная подача, мм/об 0,135-1,8 Поперечная подача, мм/об 0,025-0,34 Диапазон / кол нарезаемой метрической резьбы , мм 0,5-4 / 17 Диапазон / кол нарезаемой дюймовой резьбы, D.p 9-40 / 20 Конус задней бабки N3 Ход пиноли задней бабки , мм 70 Мощность двигателя, кВт 0,75 Вес, кг 220 Габаритные размеры, мм 1310x625х450 Подключение, В/Гц 220/50
Двигатель как то слабоват...
FIREMAN 85 26-04-2012 09:50
ТВ 320 рейстайлинг!
Konstantin_E 26-04-2012 11:22
quote: под резьбы гитару тож перебирать как на маленьких? торможение шпинделя видимо отсутствует... какие резьбы дюймовые/метрические ? какие обороты мин и максимальные? лимб продольной подачи присутствует? какой мин. шаг продольной подачи?
Да,
пока(с коробки) при одном наборе шестерен гитары, имеем один шаг резьбы
или одну подачу. А если совсем детально, то одну резьбу. Для нормальной
автоподачи тоже менять шестерни. Проблема в соотношении шага резьбы к
продольной автоподаче. Подача меньше шага резьбы всего в 2,8 раза. То
есть, выставив шестерни гитары на резьбу с шагом даже 0,5мм. имеем
автоподачу аж 0,175мм/об. Самая малая возможная автоподача, по таблице
выходит на 0,1мм/об., что в принципе кое-как терпимо. Ну, к примеру, у
Промы300 и таких же станков другого цвета, одна единственная автоподача
равна 0,097(или 0,094) мм/об,. Так что 0,1мм/об. для более массивного
станка, в принципе сойдет на первое время. Ценность этого станка в
том, что есть большее проходное в шпинделе, и автоподача не совсем от
ходового винта. Там как на Джете920 и Корвете403,- ходовой винт с пазом
под червяк. То есть винт по факту является вал/винт, что экономит износ
резьбы винта при использовании его для автоподачи. Наличие поперечной
автоподачи я пока не оценил, т.к. за пять лет она особо не нужна была, в
нашем деле. Думаю что у меня получиться вылечить, либо подлечить,
отсутствие на станке коробки подач. Вылечить- это встроить коробку подач
с вменяемыми подачами и парой-четверкой основных резьб, чтоб
переключать без смены шестерен гитары, а подлечить, это просто выставить
гитару на один шаг резьбы(и менять только при необходимости) а привод
для автоподачи(на тот же винт) сделать отдельно, с плавной регулировкой.
Вообщем, смотря на соотношение цена/возможности, сей станок выигрывает перед другими "именитыми" китайцами. Вот по нему есть тема на Чипе, с большим количеством фоток и информацией от владельцев
Dmitry68 27-04-2012 23:42
quote:Originally posted by Konstantin_E:
Да,
пока(с коробки) при одном наборе шестерен гитары, имеем один шаг резьбы
или одну подачу. А если совсем детально, то одну резьбу. Для нормальной
автоподачи тоже менять шестерни. Проблема в соотношении шага резьбы к
продольной автоподаче. Подача меньше шага резьбы всего в 2,8 раза. То
есть, выставив шестерни гитары на резьбу с шагом даже 0,5мм. имеем
автоподачу аж 0,175мм/об. Самая малая возможная автоподача, по таблице
выходит на 0,1мм/об., что в принципе кое-как терпимо. Ну, к примеру, у
Промы300 и таких же станков другого цвета, одна единственная автоподача
равна 0,097(или 0,094) мм/об,. Так что 0,1мм/об. для более массивного
станка, в принципе сойдет на первое время. Ценность этого станка в
том, что есть большее проходное в шпинделе, и автоподача не совсем от
ходового винта. Там как на Джете920 и Корвете403,- ходовой винт с пазом
под червяк. То есть винт по факту является вал/винт, что экономит износ
резьбы винта при использовании его для автоподачи. Наличие поперечной
автоподачи я пока не оценил, т.к. за пять лет она особо не нужна была, в
нашем деле. Думаю что у меня получиться вылечить, либо подлечить,
отсутствие на станке коробки подач. Вылечить- это встроить коробку подач
с вменяемыми подачами и парой-четверкой основных резьб, чтоб
переключать без смены шестерен гитары, а подлечить, это просто выставить
гитару на один шаг резьбы(и менять только при необходимости) а привод
для автоподачи(на тот же винт) сделать отдельно, с плавной регулировкой.
Вообщем, смотря на соотношение цена/возможности, сей станок выигрывает перед другими "именитыми" китайцами. Вот по нему есть тема на Чипе, с большим количеством фоток и информацией от владельцев
понятно все просто сделали хоббийный пожирнее со всеми ему присущими проблемами для дома вполне себе вариант, а люнеты в комплекте присутствуют? подшипники шпинделя в масле плавают или в масленки надо заливать переодически? на него бы моторчик на пару киловатт и частотник точно не помешает с таким патроном тормоз точно лишним не будет, резьбы резать будет легче. да пересмотреть гитару чтобы на продольной подаче 0,02 но оборот было еще интересно узнать суппорт на клиньях или как на малышах пластинка дурацкая?
когда запустишь, расскажи впечатления попробуй отрезным пруток дюралевый 40мм отрезать на сухую
Птичий грипп
У меня на них тоже фобия - приводил один такой в чувства - у него ось
вращения шпинделя была, мягко говоря, непараллельна станине.
