quote:Originally posted by val: Ага, без шпонки... Но это ничего.
Шпонки нет, там всё круглое.
quote:Originally posted by val: Ну и гайка... Было б и ее самону сделать.
Делал сам, торцанул, резьбу правда метчиком резал и ЗБ поджимал. Оправку выточил и не отрезая от болванки одел фрезу. Сейчас промерял три фрезы микрометром от посадочного и до зуба, расхождение в соток 7-8.
val 29-08-2011 08:47
Вообще обычно через втулку зажимают, чтобы длина посадки больше была.
R-140m 29-08-2011 08:56
quote:Originally posted by val: Вообще обычно через втулку зажимают, чтобы длина посадки больше была.
В гайке проточка есть на 3мм в глубину. Буду мучить дальше.
Borshevich 29-08-2011 11:58
"торцевое биение гайки" мог написать только человек, ни разу в жизни не закручивавший гаек.
Натяг
сильный не нужен, если фреза установлена под то же направление
вращения, что и направление затяга гайки. На болгарке диск можно
закручивать пальцами, остальное сделают силы инерции и трения при первом
же включении и резе. Неумные дураки эту гайку вечно затягивают и вечно
ставят диск лицевой стороной, по которой трение больше, а потом ебутся,
не зная как открутить эту гайку и бегут к тебе снять на ней лыски.
R-140m 29-08-2011 12:12
Натяг имелось ввиду посадка без болтания. Так и не смог победить. Сейчас выставил оправку по индикатору, проточил торцевой упор и место посадки (заходит плотно но свободно. Затем гайку оттарцевал с обоих сторон по два раза. У меня всего три отрезных и все они пляшут восьмёркой и яйцом. Наверно всё же брак.
Borshevich 29-08-2011 12:41
В гайке недостаточно слабины по резьбе или выпертая фаска. Сними расточным или подрезным резцом, оставь только прижимной поясок неширокий. напротив флацевой части на оправке. Если оправка не подрезана у тебя - то те же яйца - подрежь.
val 29-08-2011 14:25
Уже в постели подумал, что радиус резца подвел. Но, конечно, посадка не может быть меньше диаметра резьбы, как на рисунке.
Borshevich 29-08-2011 14:36
Доношу до человека смысл фланцевой части посадки. Исполнение осевой ему уже понятно. Ca un taran, pentru tine, un fel de "scurpuleznyi" sorici, tine si taci din gura ta murdara de botul vacei:
zaleshin 29-08-2011 17:56

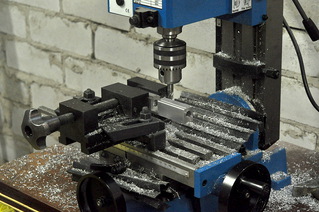

Кому вот такие лекальные тисы нужны? продаю, состояние отличное губки гладкие 80мм. Пишите в ПМ
R-140m 29-08-2011 18:44
quote:Originally posted by Borshevich: Доношу до человека смысл фланцевой части посадки.
Всё получилось когда подрезным канавку сделал в оправке! Ваня Родина тебя не забудет.
Wilwow 29-08-2011 18:53
quote: Кому вот такие лекальные тисы нужны? продаю, состояние отличное губки гладкие 80мм. Пишите в ПМ click for enlarge 1200 X 797 405,6 Kb picture
шикарные тисочки
Borshevich 29-08-2011 19:39
quote: Всё получилось когда подрезным канавку сделал в оправке! Ваня Родина тебя не забудет.
Спасибо, но про меня Она забыла в 87-м и с тех пор больше не вспоминала , и слава богу .
quote: вот такие лекальные тисы
Тиски хорошие, не продавай, лишних тисков в хозяйстве не бывает.
zaleshin 29-08-2011 20:29
quote: Тиски хорошие, не продавай, лишних тисков в хозяйстве не бывает.
возможно
ты и прав но я себе купил тисочки по больше тоже лекальные за 10 000р
губки 100мм, ну они вообще пиз**ые, вот в нете фотку наешл
Borshevich 29-08-2011 20:46
Оставь эти
зажимать поперек новых, когда будет нужен высокий вертикальный установ.
При малой высоте подъема шпиндельной головки это актуально.
RVV58 30-08-2011 11:05
раскажите ,
пожалуйста, как имея маленький токарный и фрезерный станок прома,
изготовить коробку для РСР длиной 150 мм -для меня непонятно как просверлить два длинных паралельных отверстия на всю длину коробки?
Wilwow 30-08-2011 11:42
на токарнике
сверлом можно просверлить, потом в центра обточить наружный (потому что
сверло скорей всего у ведет) затем в тиски грыздь
RVV58 30-08-2011 11:45
думаю зажать заготовку в резцедержателе и сверлить продольной подачей или есть другие варианты?
Dv 30-08-2011 12:45
quote:Originally posted by RVV58: раскажите
, пожалуйста, как имея маленький токарный и фрезерный станок прома,
изготовить коробку для РСР длиной 150 мм -для меня непонятно как просверлить два длинных паралельных отверстия на всю длину коробки?
РМЦ какое?
Borshevich 30-08-2011 14:37
quote: думаю зажать заготовку в резцедержателе и сверлить продольной подачей или есть другие варианты?
Если не лень - можешь выставить эксцентрично в патроне. Иногда выставлять приходится долго.
Можно
и так как пишешь, тогда проще всего снять резцедержку, винт сотавить, с
одной стороны солдата, с другой стороны закотовку, сверху прихват под
гайкой. Тогда обтачивать сначала (без конуса или с ничтожным), потом
выставляешь на глаз по ребру трапеции на станине, больше десятки не
просадишь (зависит от ровности глаза).
Если встречное - лучше
эксцентрик, тогда, если тщательно выставить, реально выполнить с
соосностью в 2-3 сотки. Но выставляться и зажимать бывает что и час
уходит.
RVV58 30-08-2011 15:48
меня волнует, что одно отверстие д. 8мм и длиной 150мм , а второе д.16мм такой же длины в круглой заготовке д. 65мм- так вот я боюсь , что сверло д.8мм сильно уведет на такой длине.
