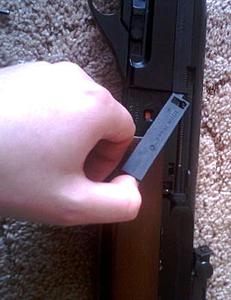

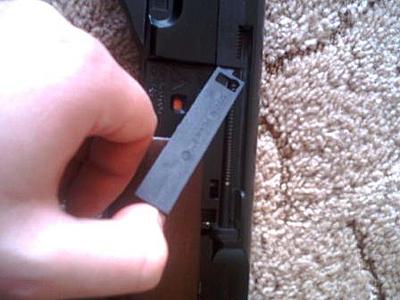

пластиковая
шторка закрывает линейнвый магазин, в шторке фигурное отверстие для
загрузки пулек
пули
в магазине располагаются горизонтально в ряд-голова предыдущей пули

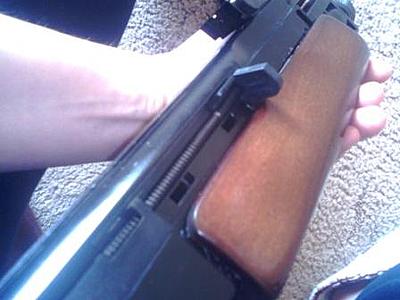

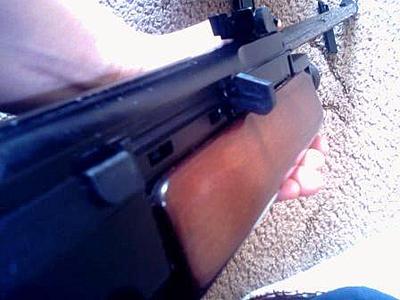

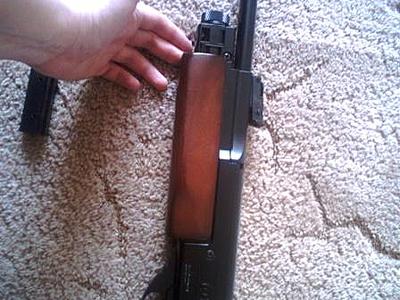

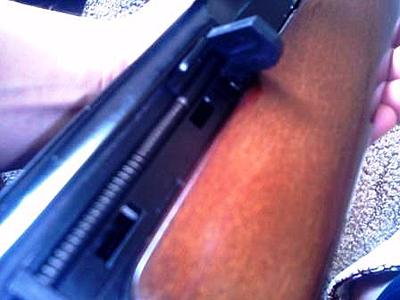

упирается в юбку последующей. При движении назад цевья, патронник
подаётся вниз вправо на линию подачи пули, при обратном движении лоток с
пулей становится на линию ствола
ластохвост
сравнение
гамовских целиков нового (пластиковая планка с фиксированой шириной
прорези и светоконцентратором) и старого(полностью стальной, кроме
площадки основания, с переменной шириной прорези (4 варианта))

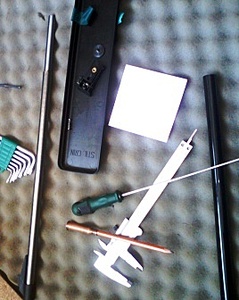

Под
тонкостенным пластиковым кожухом обычный гамовский ствол 12 нарезов, L
450мм, Д 15мм, с казённой части проточка до Д 12мм, у казённого среза
имеется резиновое колечко, канал ствола соосен телу (у моей современной
Гамо Максима явная несоосность- уходит вправо и вверх градусов на
пятнадцать). на другой фотке патронник
baks1997 28-11-2009 20:53
у меня из латуни две деталь с резинками между собой не связанные.
baks1997 28-11-2009 21:03
в клапане
обнаружил направляющею пружинки, которая не дает ему открываться больше,
укоротил ее на 5мм.выкинул крючок который возвращает ударник, с слабой
пружиной спуска всеравно не работает. по ощущениям(хрона нету) мощности
добавилось, на 30м крышку банки гамо про матча пробивает. вопрос как на
стволе крепится мушка, на резьбе?
Kvadrat 29-11-2009 05:27
quote: вопрос как на стволе
крепится мушка, на резьбе?
По моему мушка просто
напресована на ствол.
Kvadrat 02-12-2009 13:04
Сегодня собрал с
новым перепуском (сталь, на концах проточки под резинки из МРовского
ЗИПа, по серидине квадратный поясок-чтобы в пазы вставал). Скорость с
холодного (!) полупустого балона примерно 150м/с, в тепле, думаю,
выдаст нормальные 170 Первый этап -
приведение к заводским ТТХ успешно завершён )
baks1997 02-12-2009 16:56
тоже хотел новый
перепуск делать, разобрал,посмотрел дует только через клип, родной
перепуск с поджатым накопителем не вытащить и гермитичность нормуль.
Kvadrat 03-12-2009 03:39
Подскажите
пожалуйсто, зачем нужна тяга из калёного прутка идущая от СК к голове
ударника? Что-то я не вижу в ней необходимости и как она должна располагаться (цепляться
за штырёк в голове ударника сверху или держать его за голову) - дело в
том, что у меня тяга была изначально поведённая (видимо сразу согнули
правильно, апри закаливании повело) и пришлось немного править.
prockofev 03-12-2009 09:15
quote:Originally posted by
Kvadrat: Подскажите пожалуйсто, зачем нужна тяга из калёного
прутка идущая от СК к голове ударника? Что-то я не вижу в ней
необходимости и как она должна
располагаться (цепляться за штырёк в голове ударника сверху или держать
его за голову) - дело в том, что у меня тяга была изначально поведённая
(видимо сразу согнули правильно, апри закаливании повело) и пришлось
немного править.
точно не помню, но помойму чтото
связано с предохранительным механизмом.. посмотри на моих фотках как
оно расположенно
Kvadrat 03-12-2009 11:10
quote: точно не помню, но
помойму чтото связано с предохранительным механизмом.. посмотри на моих
фотках как оно расположенно
Понятно, посмотрел,
у меня сейчас так же, но похоже что это "лишняя" деталь которую можно
безболезненно выкинуть Сегодня
получил деталь по чертежу docalex_rpt - ещё раз ему спасибо. Помог,
изготовил деталь, земляк тоже эирганнер
Остаётся подобрать резинки, поставить иглу прокола и изготовить тракт
между портом и рабочей частью клапана......, а дальше можно уже
задуматься о резервуаре для умарекса 850 (имеется ввиду такой, про
который пишут что без дополнительных серьёзных операций вкручивается в
порт умарексовского клапана, где-то недавно ссылку видел)
docalex_rpt 03-12-2009 20:43
quote:Originally posted by
Kvadrat: posted 3-12-2009 03:39
Подскажите
пожалуйсто, зачем нужна тяга из калёного прутка идущая от СК к голове
ударника? Что-то я не вижу в ней необходимости и как она должна
располагаться (цепляться за штырёк в голове ударника сверху или держать
его за голову)
за голову цепляет.
Заметь, что при этом ударник не касается штока клапана, и как бы
подпружинен. Оригинально исполненное "вывешивание". Хоть и с вопросами.
Не советую выкидывать, верно, тыр-тыр-тыр получишь с ее тяжелым
ударником.
Kvadrat 04-12-2009 09:52
quote: за голову цепляет.
Заметь, что при этом ударник не касается штока клапана, и как бы
подпружинен. Оригинально исполненное "вывешивание". Хоть и с вопросами.
Не советую выкидывать, верно, тыр-тыр-тыр получишь с ее тяжелым
ударником.
Спасибо!
baks1997 04-12-2009 17:23
выкинул нормально
тыр-тыра нету, писал выше.
Kvadrat 10-12-2009 11:18
2-й этап
преображения винтовки завершён - установлен тракт под 88гр. балон.
Вариант первого нового обтюратора, который был сделан по чертежу
docalex_rpt, я использовать не стал, а немного его доработал, в
частности под иглу от обтюратора МР-651. Система рабочаяя, сегодня
проверил. Скорость будет на днях. Куча - если будет где стрелять.

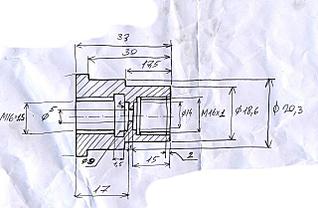

Ниже
чертёж нового обтюратора с моими, соответственно, коррективами + чертёж
вставки между ним и клапаном
baks1997 10-12-2009 22:18
получается
раширительная камера увеличилась? интересно на скорости посмотреть.
Kvadrat 11-12-2009 12:30
Увеличилась, но не
на много, т.к. некоторый объём во вставке камеры занимает трубка
служащяя заодно упором для пружины штока (нижний чертёж, верхний правый
угол). Скорости сегодня померю, хрон одолжил на пару дней.
baks1997 11-12-2009 19:28
пружинку
поменять, трубку убрать.
Kvadrat 12-12-2009 03:38
quote: пружинку поменять,
трубку убрать
Пружинку пожёстче - это понятно, а
трубка там, при именно таком исполнении, необходима, просто можно её
перфорировать... Да хрен с ним скоро у
меня будет резервуар вальтеровский
baks1997 12-12-2009 12:24
тогда понятно.
baks1997 16-12-2009 20:09
как скоростя?
Kvadrat 17-12-2009 08:15
Скорость с СО2
вполне "заводская" - 165м/с Посмотрим что будет на воздухе...
