Полёт оборвался, фторопластовую шайбу выдавливает из места посадки, если её можно было бы приклеить к штоку тогда оно самое. В
связи с тем что зверь по имени "капролон" у нас не водится пришлось
пойти на хитрость, есть особо прочный пластик применяемый при
изготовлении шестерёнок в DVD приводах, его материал пошёл на
изготовление шайбы, пока работает, отстрел около 100 выстрелов полёт
нормальный. Толщина шайбы была выбрана чуть толще оригинальной на 0.15
сотых мм. и приклеена суперклеем, скорость СР 0.68 - 285, а JSB 0.67 -
290. После переделки две вороны упали. Похоже я тут один остался, эй народ где вы?
BOBSS 18-06-2009 23:08
quote: Похоже я тут один остался, эй народ где вы?
Похоже, что все устранили свои проблемы, у всех все стреляет и пока
народ не хочет больше экспериментов. Да и я тоже уже перестволил
Вальтер, сделал титановый резик с поперечным портом, сейчас мне сделают
внутренний редуктор и останется от Вальтера Доминатора только коробка с
прикладом. Хотя, после всех
экспериментов пришел к выводу, что замена родного штока клапана на
капролоновый тоже подымает скорость порядка 30-40м\с. Но об этом я
напишу после окончания всех переделок.
normis 19-06-2009 12:22
Никто не пропал. За темой слежу, и остальные наверно тоже

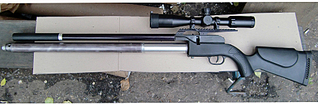

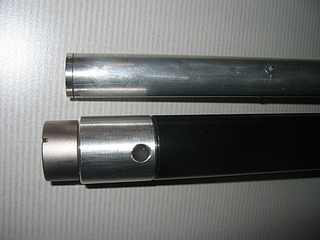

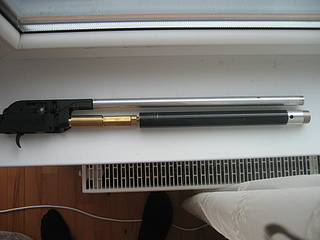

Отчитаюсь. 1. Сделал на свой Доминатор интегрированный модератор. D=22мм L=460мм, Длинна за дулом (чисто модератор) L=100мм. Ствол я раннее обрезал
от 600мм до 450мм. Не думайте, я не ошибся, ствол входит в ствольную
коробку, и плучается, что вне коробки он длинной всего 350мм.
Модер пока не покрашен. Думаю или красить или "захимичить". Склоняюсь к
химии, но такого не разу не делал. Потому медлю с этим делом, курю
форум, изучаю
2. Сделал ещё один удлиннитель заредукторного обьёма
длинной L=60мм +резьба 22х1,5 которая вкручивается в коробку. Сделал
новый капролоновый клапан, D=7мм, - цылиндр, без фаски, с острыми
краями. В удлиннителе седло конус. Воздух не травит. Получается что
площадь прилегания капролона к конусу маленькая (кромка цылиндра
капролона острая) и вся сила давления воздуха дествует на это место
прилегания.

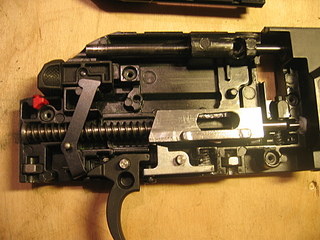

3. Сделал новый боевой клапан. Так как клапан маленького диаметра, ударник легко его пробивает. До переделок получился страшный перерасход. Облегчил ударник
от 60гр на 40гр путём высверления. Кстати у Умарекса по ходу ударник
тяжелее чем у Доминатора, так как в моём ударнике было глубокое
сверление для длинной направляющей пружины ударника, а в Умарексе
направляющая короткая пластмассовая и сверления в уларнике нету. Обточил головку направляющей пружины ударника (в следующем посте фоты) до толщины 1мм. Направляющая выглядит типа гвоздя
Пружина ударника чуть разгрузилась, но этого не хватило. Пришлось
сильно поджать пружину клапана (противодеиствующую пружине ударника) и +
чуть обрезать пружину ударника (на 2 витка). Скорость при заредукторным 160, скорость получилось 295 (5,5мм; грамовой JSB, примерно 45 сил). При
давлении 250 - 155 получается порядка 30 выстрелов с маленьким резиком
(150 см3), что получается примерно 11куб/дж. Не плохо.

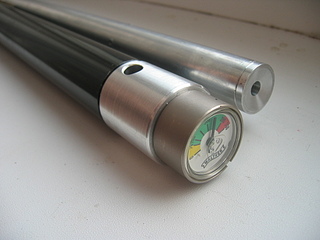

4. Разобрал резик, выточил вставку с поперечным портом из Д16Т. Вставку как и модер буду красить или чернить. Пока вот так как есть попользую.

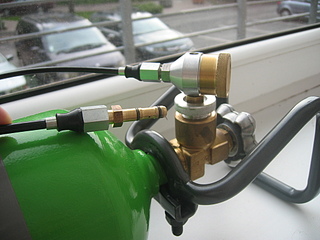

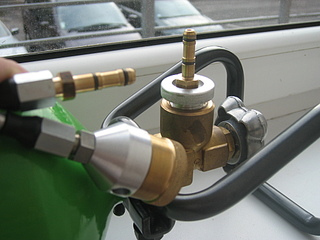

5. Выточил новую заправочную станцию. Копию Эдгановской N2. Заправляюс и каифую
Не надо больше ничего откручивать! Вставил штуцер, открыл балон и резик
полный. ЗС-ка получилась не дешёвой. Тоненький шланг (внтр. Д=1мм) с
штуцерами стоил 20 евро. Ну что поделаешь. Толстый не хотел, так как там
теряется много воздуха при заправке. Материал ЗС-ки Д16Т и латунь.
Внутри таблетка из капролона.

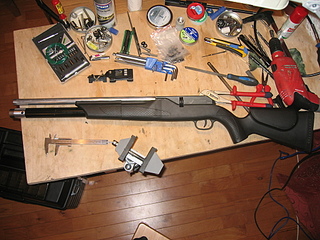

6. Так как с интегрированным модером (до самой коробки) винтовку в ложе не поставить, - обработал, обрезал пластмассовую ложу. Смотрится винтовка сеичас как БСА Булбарелл Описание будет в следующем посте.
vovan55 19-06-2009 10:13
Слушай, а как тебе удалось разобрать резик? Все мои попытки ни к чему не привели. Заклено насмерть. Поделись опытом.
normis 19-06-2009 11:20
vovan55 Резик
надо откручивать как народ тут где то писал, с начало зад, а потом
шестигранником с удлиннителем через весь резик откручивать переднюю
пробку. Не помню точно размер шестигранника, по моему был 17 или 16.
Резик
разбирал в токарном станке. Разбирал два резика. Свой и резик друга.
Мой резик делал первым. Обмотал место зажатия резика в патроне ремнём,
зажал и открутил (заднюю пробку). Второй резик прокручивался, долше
зажимать рука не поднималась. Обмотал резик мелко зернистой шлиф
бумагой, зажал и открутил. Ключ для откручивания задней пробки делал из
резца В резце сделал две сверления, поставил туда свёрла задом в перёд и откручивал.
Потом также откручивал переднюю пробку шестигранником с длинным удлиннителем.
Добавлю фотки в продолдении первого поста.
Резик
получился длиннее модератора. Модератор изготовил всего длинной 10см,
он всётаки громковат. потому как токарь вернётся от отпуска буду делать
типа Эдгановского короткого доп. модера (длинной около 5см). Так и звук
будет тише и модер будет длиннее резика

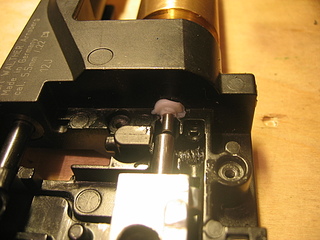

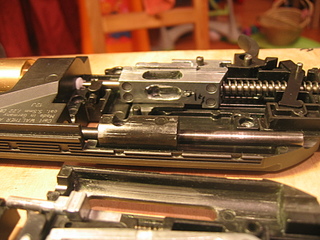

Уплотнение
штока клапана в коробке. Так как шток у меня сеичас от сверла диаметром
3мм уплотнение (оранжевую резинку) надо было менять. Сделал
уплотнение из фторопласта. Выточил точно, вставлялась уплотнение точно,
но сифонила. Тогда я выточил уплотнение побольше в домашних условиях с
дрелью, поставил в пустую коробку, закрутил коробку на половину, вкрутил
резик с боевым клапаном в коробку и потом сильно коробку скрутил.
Фторопласт подмялся под коробку. Выглядит может быть не очень, но
уплотняет очень хорошо.
normis 19-06-2009 11:53

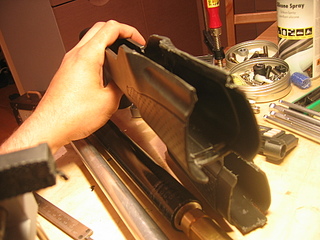

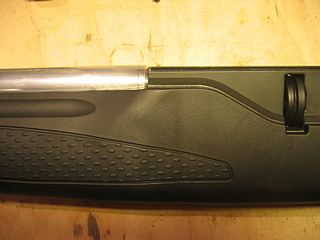

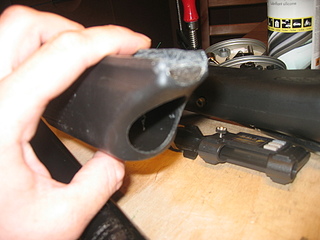

Пластмассовое ложе разпилил под интегррованный модер пилкой под метал а потом дрелью с фрезой для дерева подгонял по месту.
Ложе модер не поджимает. Оно просто находится очень близко к модеру. Таким макаром я как бы вывесил ствол.
Потом выложу фотки и продолжение описания некоторых процессов
BOBSS 19-06-2009 12:26
quote: Слушай, а как тебе удалось разобрать резик?
На первой странице есть ссылка на топик, как откручивать манометр с резика.
Aleks4444 22-06-2009 21:48
Я тут с какими-то шайбами, а люди глобально так к делу подходят, что сказать - молодцы! Кстати
вернусь к нашим баранам, то есть к колечку из шестерёнки, постепенно
оно начало травить но на 100 выстрелов оно отработало. Нашёл очень
твёрдый и очень пластмассовый пластик похожий на капролон из какой то
газовой аппаратуры, после 100 выстрелов держит. Нашёл ещё один
пластик на шайбу от балончиков для заправки зажигалок, ну очень твёрдый,
там у центрального штока внизу утолщение есть как раз на шайбу,
поставлю испытаю отпишу. Ещё добавлю у меня два клапана так вот тот
который 16Дж похоже умер или скоропостижно скончался, там пружинки были
расположены ))(())(()) | , с начало скорость 265 потом плавно падает до
220, выкручиваешь баллон, снова вкручиваешь такая же байда, судя по
всему пружинки сели , других мыслей как бы нет и пока не приходят, наверное по пути где-то задержались . Добавлю
ещё при внимательном рассмотрении старой шайбы на штоке через хорошую
лупу заметил следы как от шкурки у места разрыхления от центра наружу,
получается влага попавшая в баллон при открытии редуктора сработала как
режущий инструмент и прорезала микроборозды на капролоне. Так-что
заправляйте только сухой воздух, при мокром редуктор будет жить немного
меньше.
ande07 25-06-2009 11:23
quote: Я тут с какими-то шайбами, а люди глобально так к делу подходят, что сказать - молодцы! Кстати
вернусь к нашим баранам, то есть к колечку из шестерёнки, постепенно
оно начало травить но на 100 выстрелов оно отработало. Нашёл очень
твёрдый и очень пластмассовый пластик похожий на капролон из какой то
газовой аппаратуры, после 100 выстрелов держит. Нашёл ещё один
пластик на шайбу от балончиков для заправки зажигалок, ну очень твёрдый,
там у центрального штока внизу утолщение есть как раз на шайбу,
поставлю испытаю отпишу. Ещё добавлю у меня два клапана так вот тот
который 16Дж похоже умер или скоропостижно скончался, там пружинки были
расположены ))(())(()) | , с начало скорость 265 потом плавно падает до
220, выкручиваешь баллон, снова вкручиваешь такая же байда, судя по
всему пружинки сели , других мыслей как бы нет и пока не приходят,
наверное по пути где-то задержались . Добавлю ещё при внимательном
рассмотрении старой шайбы на штоке через хорошую лупу заметил следы как
от шкурки у места разрыхления от центра наружу, получается влага
попавшая в баллон при открытии редуктора сработала как режущий
инструмент и прорезала микроборозды на капролоне. Так-что заправляйте
только сухой воздух, при мокром редуктор будет жить немного меньше.
Самый подходящий материал для шайбочки-полиоксиметилен (ПОМ)!!!
Dektor 25-06-2009 12:27
quote:Originally posted by normis: Скорость при заредукторным 160, скорость получилось 295 (5,5мм; грамовой JSB, примерно 45 сил). При
давлении 250 - 155 получается порядка 30 выстрелов с маленьким резиком
(150 см3), что получается примерно 11куб/дж. Не плохо.
У
меня правда 850-й, но при 40-см стволике, заредукторное 150, баракуда 2
г 272-273 м/с (поднимал до 295 м/с, но расход очень большой), 40
выстрелов с 250 до 150 Атм (9 см3/Дж, резик 320 см3) + 10 выстрелов ниже
150 Атм на прямотоке 272-270 м/с. Думаю, расход можно немного ещё
уменьшить.
Aleks4444 25-06-2009 20:34
quote: Самый подходящий материал для шайбочки-полиоксиметилен (ПОМ)!!!
И где этот зверь обитает, где его ловить, а лучше пароли явки на кого он работает . У
меня пока шайбочка из предыдущего материала работает, натекание
незначительное за 12 часов на 2-3 метра в секунду, средняя 300 тяжёлой,
после натекания 303-304. Разобрал другой 16Дж клапан, так там
почему-то выползла оранжевая резиночка из своего местонахождения, не
целиком конечно на несколько мм. почему загадка, может не сварение,
пучит его, вот и вылез . Вот из-за этого скорость и упала, а пружинки тут ни при чём наверное. Поставлю фторопласт там посмотрим. Добавлю
ещё если кто хочет пойти по моим стопам и ставить шайбочку в шток
редуктора делайте длину штока с шайбой 21.1-21.15 мм изначальный размер
21 мм. Так как после утряски усадки и притирки места контакта скорости
не стабильны, несколько раз заправляйте баллон, только после этого
скорости стабилизируются. Чем толще шайбочка тем ниже скорость. По моим
наблюдениям 0.1 мм даёт снижение скорости на 10-15 метров.
Постскриптум - Вороны можете не радоваться одна из двух винтовок всегда заряжена.
Avizenna 25-06-2009 21:49
quote: И где этот зверь обитает, где его ловить, а лучше пароли явки на кого он работает .
Из него шестеренки делают. Его ты и взял.
Aleks4444 26-06-2009 01:33
У меня он долго не жил, видать в неволе они долго не живут. А фторопласт вместо оранжевой резиночки уже поставил, стрельнул пару раз скорость 260, утром посмотрю дальше.
BOBSS 26-06-2009 13:45
quote: А фторопласт вместо оранжевой резиночки уже поставил,
А фотки в студию можно?
quote: У меня правда 850-й, но при 40-см стволике, заредукторное 150, баракуда 2 г 272-273 м/с
Ты же его продал, вро-де бы???? А у меня при стволе 450 мм скорость 275-277 м\с при 120-130 барах 2гр баракудой на прямотоке получается. При 150 уже 260-265. От 140 бар до 110 около 10 выстрелов. Но и резик маленький, всего где-то 220 см3.
Dektor 26-06-2009 14:21
quote:Originally posted by BOBSS: Ты
же его продал, вро-де бы???? :В А у меня при стволе 450 мм скорость
275-277 м\с при 120-130 барах 2гр баракудой на прямотоке получается. При
150 уже 260-265. От 140 бар до 110 около 10 выстрелов. Но и резик маленький, всего где-то 220 см3.
Нет,
не продал, в последний момент одумался. На прямотоке всегда больше
получается, чем при ограниченном заредукторном, у меня и 300 было, когда
проверял перед тем, как редуктор поставил. Я просто решил распределить
свои винтовки по мощности (Штеер - 45, Варя 5,5 - 60, 850-й 6,35- 75,
Варя 6, 35 - 90-100). Поэтому и короткий ствол, плюс проба булки (точнее
полубулки, если доделаю, а не перейду на карабин, покажу). На давлении
175 Атм расход был поменьше, но было с 250 до 175 30 выстрелов,
пожертвовал расходом ради количества выстрелов, против 30 стабильных
теперь есть 40 стабильных + 10 при минимальном изменении скорости. Сейчас в рабоче-экспериментальном состоянии это выглядит вот так:
Aleks4444 26-06-2009 20:12
quote: А фотки в студию можно?
Если только снова всё разобрать, но я не такой герой хотя Благодарность от Зам. министра имею. А технология замены следующая: 1 Берётся фторопласт толщиной как шайба куда вставляется оранжевая резиночка. 2 Обтачивается по чуть больше диаметра посадочного места на на 0.5-0.7 мм, края полукруглые. 3 Под усилием вставляется в паз латунной шайбы, можно молотком через плоскую проставку постучать. 4
В середине фторопластовой шайбы делается отверстие с диаметром чуть
меньше чем то на которое раньше одевалось оранжевое колечко, края
закруглить. 5 Все под усилием собрать, часть фторопласта после сборки
и затяжки выдавится наружу и получится такой чудненький беленький
бугорочек. Вроде понятно написал (сижу и думаю - написал, описал, кого описал на кого написал, вот язык блин), короче вы надеюсь поняли.
Настрелял из 16Дж клапана немного, но вроде всё работает и пружинки кажется не сели, валерьянку можно отложить в сторону.
Совет
идущим по моим стопам можно пластиковую шайбочку из штока с помощью
инструмента и лезвия извлечь из посадочного места и вклеить обратной
стороной, что я на другом клапане и сделал, всё работает.
normis 30-06-2009 16:21
Если я правильно
понял, то ты поставил фторопласт в боевой клапан в место резинки. На
40сильном редукторе так сделано уже с завода. Только в место резинки там не фторопласт а капролон.
aQuaLV 30-06-2009 16:52
quote:Originally posted by Dektor: Сейчас в рабоче-экспериментальном состоянии это выглядит вот так:
Dektor, а планка "вивер" специально задом наперед поставлена?
Dektor 01-07-2009 04:25
Да, специально. Если поставить по другому, прицел вперёд уходит. По другому будет на полубулке.
Kruasan 01-07-2009 14:19
Можете подсказать
(помочь)... нужна деталь отвечающая за поворот барабана (продолговатая, с
прорезью, которую двигает досылатель ) Может ктонибуть помочь с
чертежами данной штуковины или посоветовать где ее можно достать?
Кому сделать чучело?
Похоже, что все устранили свои проблемы, у всех все стреляет и пока
народ не хочет больше экспериментов. Да и я тоже уже перестволил
Вальтер, сделал титановый резик с поперечным портом, сейчас мне сделают
внутренний редуктор и останется от Вальтера Доминатора только коробка с
прикладом.
Хотя, после всех
экспериментов пришел к выводу, что замена родного штока клапана на
капролоновый тоже подымает скорость порядка 30-40м\с. Но об этом я
напишу после окончания всех переделок.
Его ты и взял.
