Ну накидал-бы принципиалку, а варианты разводок под smd и dip дело 20 минут, хоть в леере, хоть в p-cad
InvalidUser 03-09-2008 23:44
Какие углы
обзора желательны у камеры и какая чувствительность? Когда можно будет
увидеть конечный вариант дивайса и его применение? И для чего нужен
промежуточный блок? Ток для отрисовки прицельной метки? Тогда мне проще
будет маркером на экране(иль кусочек скотча приклеить) прицел
нарисовать. Пилить прицел неохота потому что теряется универсальность.
Ведь не всегдаж будешь стрелять через ЖКэкран. Да и при перестановки с
пекаля на винтарь придётся пристреливать заново. Да и планки: на пекале
- ластохвост, на винтаре - вивер. Эт нужно будет два прицела пилить и
два комплекта колец еще покупать. Мож объясните бестолковому, как
приклепать камеру к непиленному прицелу. Мож какую нить линзу
впиндюрить и наскока длина системы увеличится. Мож кто ссылку даст где
про оптические характеристики прицелов почитать, чтоб для бестолковых
внятно разъясняли что и по чём.
masdav 03-09-2008 23:54
Чуствительность для ночи чем больше тем лучше, в идиале 0.001 или ещё выше. для справки при 0.003 читать уже невозможно. 0.002 считается свет звёзд.
c00xer 04-09-2008 02:12
quote:Originally posted by InvalidUser: И
для чего нужен промежуточный блок? Ток для отрисовки прицельной метки?
Тогда мне проще будет маркером на экране(иль кусочек скотча приклеить)
прицел нарисовать.
Это было сделано "по идеологическим соображениям" - на дворе, как-никак, XXI век. Стыдно экран залеплять. А
если без смеха, то это было сделано для того, чтобы прицельная марка не
сливалась с мишенью ни при какой яркости, кроме, естественно, режима
насыщения. Ну, и, в общем, мы же стремимся к универсальности, так? О
какой универсальности может идти речь, если на экране придётся рисовать
столько меток, сколько у владельца стволов? А как их отличать, если,
особенно, темно? "левая верхняя..." Не, не айс. Каждый раз пристрелка?
Можно. А крест можно передвинуть на (deltaX, deltaY) шагов, как
барабанчики. В конце концов, руки дойдут и сделаю экспорт-импорт данных
пристрелки в компьютер, благо интерфейс RS-232 в контроллере есть и он
ничем не занят. Убедил?
Nytrator 04-09-2008 14:08
quote:Originally posted by c00xer: благо интерфейс RS-232
Лучше
сделай ЮСБ. Есть программные реализации в инете стека юсб для AVR и
готовым драйвером для ПК. Кстати, обвеса внешнего получится меньше, чем
для RS-232 т.к. встроенного RS232 в контроллере все же нет .
c00xer 04-09-2008 14:17
Если вы
внимательно посмотрите исходники, то поймёте, что процессор загружен
довольно плотно. Поэтому USB "напрямую" не годится, как бы ни хотелось.
Можно посадить вторую Тиньку, пусть с USB работает она. Контроллер
RS-232 на борту у Тиньки всё же есть, смотрите даташит, но вот уровни у
неё TTL. "Настоящий" RS-232 делается с помощью MAX232. Компромиссным
решением будет Prolific PL2303 - тот самый, который ставится в кабели
для мобильных телефонов. В любом случае на плате появится второй
корпус. Вопрос - так ли сильно это надо?
Nytrator 04-09-2008 17:02
Можно и на "ты", в инете все же RS-232
включает в себя и описание электрической части. В АВР нет совместимых
входов, есть USART - который поддерживает некоторые возможности RS-232
но как таковым не является. Я имел в виду, что для реализации RS-232
потребуется обвес для согласования уровней. Это, кстати, не обязательно
микросхема. Собирается и на рассыпухе с помощью пары транзисторов диода
и несксольких пассивных элементов. А для USB схема будет даже попроще.
Прошивку
глянул, не понял, что имеется в виду под загруженностью? Если памяти
FLASH то она всего на треть загружена. Если процессорное время - то
зачем одновременно строить оверлей и передавать данные?
c00xer 04-09-2008 19:25
Я имел в виду
именно процессорное время (флэша там едва наполовину занято). А
передавать данные придётся тогда, когда приспичит хосту, иначе нас по
таймауту выкинут. Или я не прав? А USART (спасибо, просто забыл, как
эта хрень называется) сугубо асинхронная вещь, когда хочу - тогда и
принимаю, и передаю. Проц освобождается 15625 раз в секунду, там
времени хватит, чтобы заглянуть в регистр и проанализировать пришедший
байт, да и ответить тоже. Вот вписывать новые координаты в EEPROM -
долго. Но эта операция будет происходить совсем не в полевых условиях,
на картинку можно плюнуть. Да ладно, кирпичом, эта "проблема"
выеденного яйца не стоит. Клюнет жареный петух - сделаю. А пока есть
более актуальная проблема - как сделать ИКП, точнее, сколько диодов
набирать в каждую цепочку и чем это кормить. При этом держим в голове
тот прискорбный факт, что у NiMH аккумулятора напржение меняется от
1.35В до 1В (под нагрузкой). На "игрушечную" ИКП можно посмотреть ,
но её яркость меняется, бля, как погода. Что самое обидное, обычные
охранные подсветки либо собраны так же, либо содержат импульсный
источник питания - естественно, сетевой. Всё бы хорошо, но вот у
ИК-светодиодов падение напряжения около 1.33-1.35В, и как ты их ни
набирай, стандартные напряжения не получаются. Т.е. простая ИКП всегда
работает херово. Напрашивается преобразователь типа flyback, но как его
совместить с диодами? Или у меня уже взгляд замылился?
SthPhoenix 04-09-2008 19:42
quote:Originally posted by c00xer: В
конце концов, руки дойдут и сделаю экспорт-импорт данных пристрелки в
компьютер, благо интерфейс RS-232 в контроллере есть и он ничем не
занят.
А возможно ли сделать так:
Например
берем прицел, ставим его на винт, на экране загорается перекрестье,
удерживаем кнопку пристрелки и прицел входит собственно в меню
пристрелки, вверху загорается дистанция в метрах. Допустим повторными
короткими нажатиями мы с щагом в 10 метров меняем значение дистанции, и
допустим для 10,20,30,40,50, в общем на нужные дистанции, выполняем
пристрелку, потом файл памити с этими данными загоняем в комп,
выполняем по жэтим данным экстраполяцию траектории пули, и загоняем
получившийся файл с поправками для каждого метра обратно в прицел.
Далее при отпущенной кнопки пристрелки кнопками вверх-вниз настраиваем
дистанцию по 10 метров, кнопками влево-вправо по метру. Таким образом можно будет при наличии отдельного дальномера руководствуясь его показаниями вводить сразу точные поправки. Насколько вообще такое сложно реализовать?
Nytrator 04-09-2008 19:43
Флибак здесь
точно не нужен. Самый дешевый и проверенный способ - это выранивание
падения напряжения на последовательно включенном резисторе. Номинал
подбирается в зависимости от напряжения питания. Минусы - чем больше
падает на реисторе - тем больше потери мощности которая уходит в тепло.
Если на резисторе будет падать мало, то стабильность тока будет хуже,
т.е. сильная завсимость яркости от напряжения на акках. К счастью
кривая разряда у метал-гидридов довольная пологая по напряжению. Если
хочестя действительно качественно - то нужно собирать бустерную схему.
Она позволяет поднять напряжение питания раза в 2-3 при хорошем КПД или
чопперную схему, если напряжение аккумуляторов выше, чем диодной сборки. Обе
схемы примитивны, можно использовать ШИМ контроллера. Из дополнительных
элементов понадобится дроссель, полевой транзистор с напряжением
управления 4-5В. диод и кондер. Минус - надо реализовывать обратную
связь, т.е либо использовать встроенный компаратор (но он занят) или
внешний вешать на прерывание. Габариты получатся минимальными, если
частота преобразования будет десятки килогерц. Чего я опасаюсь, что вся
эта штука может дать наводки на изображение, если не отфильтровать по
питанию как следует.
ЗЫ В отличие от флибака - здесь не надо вручную мотать дроссель/трансформатор, а воспользоваться готовым.
c00xer 04-09-2008 19:50
Можно схемку изобразить? Кристалл отдельный будет, потому что решили, что ИКП должен быть съёмным.
SthPhoenix 04-09-2008 19:51
quote:Originally posted by SthPhoenix: А
пока есть более актуальная проблема - как сделать ИКП, точнее, сколько
диодов набирать в каждую цепочку и чем это кормить. При этом держим в
голове тот прискорбный факт, что у NiMH аккумулятора напржение меняется
от 1.35В до 1В (под нагрузкой). На "игрушечную" ИКП можно посмотреть
здесь, но её яркость меняется, бля, как погода. Что самое обидное,
обычные охранные подсветки либо собраны так же, либо содержат
импульсный источник питания - естественно, сетевой. Всё бы хорошо, но
вот у ИК-светодиодов падение напряжения около 1.33-1.35В, и как ты их
ни набирай, стандартные напряжения не получаются. Т.е. простая ИКП
всегда работает херово. Напрашивается преобразователь типа flyback, но
как его совместить с диодами? Или у меня уже взгляд замылился?
Могу предложить четыре варианта: 1)
сделать стабилизатор тока на какойнить КРЕНке(именно тока, диоды в
первую очередь питаются по току), и подавать несколько большее
напряжение от батареи аккумуляторов, тогда пока напряжение на батареях
не просядет ниже необходимого для работы КРЕНок, яркость будет
постоянной. Этот вариант наиболее простой но нерационально использует баттареи. 2)
взять за основу стабилизаторы тока использующиеся для лазерных или
светодиодов, в инете схем полно, особенно если полазить по форумам
посвещенным светодиодным фонарям. 3)взять какой-нить ксеноновый
фоонарь, и поставить на него ИК фильтр который используется в
фототехнике для съемки в ИК диапазоне. 4)купить на dealextreme.com
либо фонарь и ИК дроп-ин для него, либо отдельно купить ИК диод,
рефлектор и стабилизатор, и потом все запихнуть в наиболее подходящий
корпус. Или же купить чисто дроп-ин модуль там уже и рефлектор, и диод, и стабилизатор, останется подвести питание.
ЗЫ: У меня есть ПНВ, так там подсветка реализована лампой накаливания и светофильтром.
c00xer 04-09-2008 20:03
Ну вот тогда мечта
идиота: взять 100..150 светодиодов, соединить последовательно и
застабилизировать по току на 100мА. Нагрузка около 20Вт, вполне
приемлемо. Схемку подкиньте?
SthPhoenix 04-09-2008 20:21
Ну вот например самый простой вариант, на стабилизаторе аналоге КРЕНа. У меня такой стабилизировался лазерный диод 5 вольт 310мА. Правда
случайно подал слишком большое входное напряжение, стаб сгорел, а пока
я это понял сжег все свои ИК-лазерные диоды, новые курочить пока не
хочу (((
Но 20 ватт... это же уже даже не Спарта....
c00xer, а что по поводу варианта-то с пристрелкой на дистанции, что я описал выше?
Nytrator 04-09-2008 20:31
Советую по этой
тематике глянуть даташиты готовых микросхем преобразователей, например
MAX724, MAX1703, КР1446ПН1Е. У них типовое применение - стабилизация
напряжения, но при неболшом изменинии схемы подключения входа
компаратора, будут работать и как стабилизаторы тока.

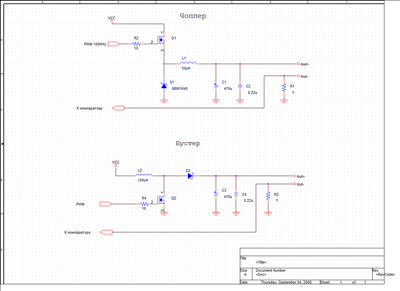

Это принцип действия:
Номиналы, естественно, рассчитываются под каждый конкретный случай.
Kline_Kinder 04-09-2008 22:58
Ну мужики, вы даете. Маньяки, блин! (не обижайтесь!) Тут думаешь как бы поменьше делать, а тут ФОНАРИК специальный делают...
quote: взять какой-нить ксеноновый фоонарь, и поставить на него ИК фильтр который используется в фототехнике для съемки в ИК диапазоне.
+1
SthPhoenix 04-09-2008 23:42
Кстати нашел что в качестве ик фильтра можно применять засвеченую и проявленную цветную фотопленку.
Jet777 05-09-2008 12:19
Прочитал всю тему,
но поскольку не электронщик мало что понял. Можно для таких как я
разместить небольшое пособие по тому какую камеру надо искать(тут
разные даются), какой экранчик отбирать и самое главное: простую схему
для "рисования крестика" с возможностью его подстройки через каждые 10
метров, чтобы можно было заказать на стороне?
Ну и естественно, как
это всё соединять в одно целое и настраивать. Ночная охота по крысам и
воронам с таким прицелом должна пойти на ура, прям как у "Хищника".
:-)))
SthPhoenix 05-09-2008 12:40
Уважаемый c00xer ещё только прототип отлаживает, а вы уже FAQ для чайников просите, всему своё время!
Кстати,
почитал про ИК съемку, интересно... выходит что при ИК фотографировании
листва и трава белого цвета оказываются... т.е вороны в кронах деревьев
будут как на ладони даже если без всякой подсветки смотреть через
камеру с ИК фильтром.... ну это ессесно днем, ночью тоже самое но уже с
подствекой.
c00xer 05-09-2008 02:25
2Nytrator: большое спасибо за "рыбу", буду искать указанные микросхемы. 2SthPhoenix: тоже спасибо. Я использовал чёрные компакт-диски, лишённые запоминающего слоя, но через них всё же видно лампу. 2Jet777:
простая схема для рисования крестика, к сожалению, существует всего в
двух экземплярах. Заказать её пока негде, хотя скоро всё устаканится.
Пристрелка через каждые 10м пока не реализована, но вы вполне можете
этому помочь, например, если детально распишите алгоритм (при этом
глядя в исходники существующего "крестика" и даташит микроконтроллера,
чтобы ясно представлять себе границы его и моих возможностей).
Охотники на привале
(не обижайтесь!)
