Сам выпили , или подточи родное на наждаке , где выработка от ударника, только смотри за углом , который удерживает ударник , там ничего сложного нет , а сначала посмотри регулировки УСМ .
Бармалей 28-5-2010 12:07
quote:сначала посмотри регулировки УСМ
+1 Иногда достаточно отвернуть винтик на 1/8 оборота
rakoka 28-5-2010 12:49
винтики уже крутил, его уже видимо не раз пытались модернизировать.
hunterair 28-5-2010 21:26
quote:Originally posted by rakoka: винтики уже крутил, его уже видимо не раз пытались модернизировать.
Не стоит горячиться! У Чизы не самый правильный УСМ, но достаточно надёжный. Выкладывайте фотки шептала, будем вместе чесать репу.
rakoka 28-5-2010 21:30
да я и не горячусь, немного наждака, немного наждачки и вроде как уже работает. надеюсь теперь на долго.
bolivar 30-5-2010 00:46

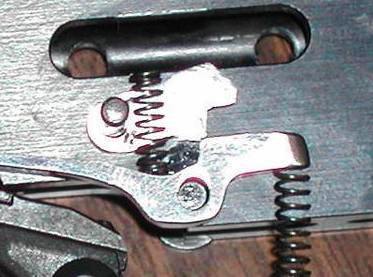

сделал усм по-схеме TVA
пружинка подошла родная, та что поменьше. совсем слабую пружинку там не поставить, так как там преодолевается трение не только в осях шептал, но и трение между самими шепталами
также хотел сделать с углами зацепа как у Борщевича, выпилил детальки, но пока возился с вариантом TVA, замудохался в корягу, уж шибко детальки мелкие и на второй вариант уже не стоит ...
Shalopaj 30-5-2010 07:38
quote:также хотел сделать с углами зацепа как у Борщевича, выпилил детальки, но пока возился с вариантом TVA
Андрей, молодец-на практике покажешь какой из вариантов лучше. И ещё показал, как лечиться один из недостатков Чизы. В любом случае хуже родного усм не будет. Это твоя Чиза или Дениса?
bolivar 30-5-2010 11:17
quote:Originally posted by Shalopaj: В любом случае хуже родного усм не будет. Это твоя Чиза или Дениса?
характер спуска стал лучше. чиза Дениса.
hunterair 30-5-2010 11:32
quote:Originally posted by bolivar: сделал усм по-схеме TVA
Молодец! Огромный ручной труд, сам делал новое шептало для логан соло, знаю, что это такое. Есть мысль делать выпил, типа направляющая, для пружины разжимающей шептала. Какая толщина металла использовалась вами?
bolivar 30-5-2010 11:39
quote:Originally posted by hunterair: Есть мысль делать выпил, типа направляющая, для пружины разжимающей шептала. Какая толщина металла использовалась вами?
толщина 5.7мм, под пружинку высверлены углубления, в точности как на схеме TVA
hunterair 30-5-2010 11:57
quote:Originally posted by bolivar: под пружинку высверлены углубления, в точности как на схеме TVA
Да, всё рассмотрел. Так даже лучше. Планируете делать серию? Думаю форумчанами, которые гонят чизу на большие скорости, данный комплект будет востребован.
Quest61 30-5-2010 12:33
quote:2 bolivar
Вопрос: Трет ли шептало при спуске об заднюю часть ударника(есть ли касание ударника шепталу во время движения)?
bolivar 30-5-2010 12:46
quote:Originally posted by Quest61: рет ли шептало при спуске об заднюю часть ударника(есть ли касание ударника шепталу во время движения)?
да
Quest61 30-5-2010 13:01
на схеме у TVA нижний левый угол шептала не скруглен, а наоборот вытянут. В твоем варианте шептало изготавливалось заново?(отичается ли форма угла у заводского)
TVA 30-5-2010 13:12
quote:Originally posted by Quest61: Трет ли шептало при спуске об заднюю часть ударника (есть ли касание ударника шепталу во время движения)?
quote:Originally posted by bolivar: да
При какой скорости движения ударника наблюдалось это касание? :-)
bolivar 30-5-2010 13:21
quote:Originally posted by TVA: При какой скорости движения ударника наблюдалось это касание? :-)
на маленькой 0_о
bolivar 30-5-2010 13:23
quote:Originally posted by Quest61: В твоем варианте шептало изготавливалось заново?(отичается ли форма угла у заводского)
шептало сделано новое. про какой угол вопрос, не совсем понял. зацеп шептала с ударником сделан более пологий чем у родного, родной угол самозаклинивается.
TVA 30-5-2010 13:24

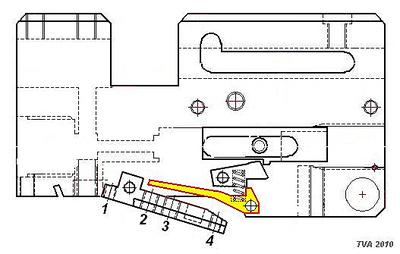

Оптимальное положение точки контакта шептал и соответствующий ему угол заклинивания придется выбрать экспериментально, но при этом нельзя нарушить общее правило: поверхность контакта должна быть выполнена строго по окружности (образующей цилиндра) с центром на оси вращения нижнего (промежуточного) шептала, как было показано на схеме
Правильно (возможные варианты, схематически):
Неправильно (но поправимо :-)):
У меня не получается передать схематическими рисунками в Пэинте все детали реально, многое приходится показывать утрированно (например, угол заклинивания). Попрошу Fake'а прорисовать хотя бы один вариант в Кореле (а если еще и с анимашкой, то было бы супер :-)).
Quest61 30-5-2010 13:30
разговор не про углы а про форму шептала левее оси вращения в которую при спуске упирается промежуточное
quote:нижний левый угол шептала
на ентой картинке серого цвету
rakoka 30-5-2010 15:44
скиньте эскизик с размерами родного шептало, если у кого есть, плиз.
