quote:Originally posted by hunterair: Шило на мыло! Тут нужен УСМ с падающим шепталом. Скорее всего его не удастся реализовать в штатных отверстиях, зато в них можно зафиксировать самодостаточный блок
Lis Nik 16-4-2010 22:27

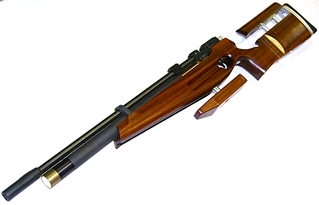

quote:Originally posted by Lis Nik: Хотел бы выслушать мнение, хотел покрасить резик, но под руку попалась самоклейка=) что думаете, как?
Фото не очень, но в общем понятно я думаю.
$up 16-4-2010 22:52
quote:Originally posted by Lis Nik: что думаете, как?
главное, чтобы самому нравилось 8)
bolivar, вижу знакомые по крысу мотивы 8)
Quest61 16-4-2010 23:58
quote:самодостаточный блок с падающим шепталом
правильное рещение т. к. требователен к чистоте и смазке (при загрязнении будет влиять на скорость)
ридик 17-4-2010 00:23

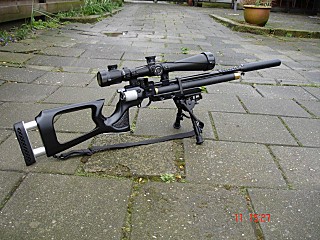

А вот машинка тоже так ниче, судя по прикладу С-ка
$up 17-4-2010 02:26
quote:Originally posted by Quest61: при загрязнении будет влиять на скорость
каким образом блок с шепталом будет влиять на скорость?
Quest61 17-4-2010 15:49
quote:каким образом блок с шепталом будет влиять на скорость?
Подумай:зачем удаляют смазку с ударника?Посмотри на красную детальку- она двигается вместе с ударником
TVA 17-4-2010 20:25
Эскиз варианта падающего шептала для ЧиЗы с минимальными доработками:
Планка спускового крючка остается без изменений, ударник родной. Обе заводские пружины убраны, в этой схеме они не нужны. Промежуточное и рабочее шептала взводятся одной мягкой пружинкой, одновременно выбирающей люфт между промежуточным шепталом и планкой СК. Сохраняется штатная возможность настройки спуска с предупреждением - регулируются предварительный ход до предупреждения, окончательный ход после предупреждения, величина запасного хода после спуска.
P.S. Хорошенько подумайте, прежде чем применять эту схему на своей чизе. С ее помошью практически реализуется усилие спуска порядка 10-20г, очень сложно научиться управлять таким спуском при соблюдении правил ТБ. Чтобы не получилось, как в :-)
Quest61 17-4-2010 21:11
quote:Эскиз варианта падающего шептала для ЧиЗы с минимальными доработками
очень зачетный
bolivar 18-4-2010 00:49
quote:Originally posted by TVA: Эскиз варианта падающего шептала для ЧиЗы с минимальными доработками:
хоть это и не совсем падающее шептало, но вариант очень хороший. в ближайшее время поэксперементирую..
Poruchik_72 18-4-2010 09:58
quote:Originally posted by bolivar: в ближайшее время поэксперементирую..
Капец моей Чизе
$up 18-4-2010 14:16
quote:Originally posted by Quest61: Подумай:зачем удаляют смазку с ударника?Посмотри на красную детальку- она двигается вместе с ударником
Ударник не рассматриваем, речь была про блок с шепталом. Красная деталька это частный случай, на большинстве конструкций такого совместного движения нет. Выстрел происходит как только ударник выходит из зацепа с шепталом, от этой точки начинается разгон ударника. Подумай: как от смазки шептала будет зависеть точка выхода из зацепа?
Shalopaj 18-4-2010 14:48
quote:Капец моей Чизе
Так УСМ меняем значит ,и ложу наверно тоже отжал ?Чуйствую скоро в тире крошить будешь усех .
Quest61 18-4-2010 19:48
Если обидел, то не спецально (вообще-то в посту #5098 хвалил: при такой конструкции (с красненькой прибамбасиной для удобства снятия при чистке - блок удобнее)
Poruchik_72 18-4-2010 21:04
quote:Originally posted by Shalopaj: Так УСМ меняем значит
Ну, Чиза и так стреляет очень классно Ложа сейчас у меня штатная цельная, но если получится замутить более ФТ-шную - замучу А ежли еще и Боливар УСМ замутит... Тогда и Штыря продавать можно будет со спокойной совестью )))
hunterair 18-4-2010 21:59
quote:Originally posted by Poruchik_72: Ложа сейчас у меня штатная цельная, но если получится замутить более ФТ-шную - замучу
У Евгения (Дилла) новое ФТ ложе на Чизу, Очень мега зачётное! TVA, не совсем понял по схеме, промежуточное и шептало разжимаются пружинкой друг от друга, как будет шептало отпускать ударник?
TVA 18-4-2010 22:24
quote:Originally posted by hunterair: промежуточное и шептало разжимаются пружинкой друг от друга, как будет шептало отпускать ударник?
Угол зацепа рабочего шептала и ударника должен быть тупым. Величина угла зацепа определяет силу, с которой рабочее шептало стремится выскользнуть из-под ударника и с которой оно давит на выступ промежуточного шептала. Эта сила в сочетании с углом заклинивания шептал определяет усилие спуска (угол заклинивания см. на рисунке ниже). Пружинка - "от шариковой ручки", ее задача - преодолеть силы трения в осях шептал, взводя их при отведенном назад ударнике.
То же самое, но еще более схематично (пружинка взведения шептал не нарисована):
Важный момент:
bolivar 18-4-2010 22:33
quote:Originally posted by hunterair: как будет шептало отпускать ударник?
шептало будет выжиматься ударником, как на иж60
DILL 18-4-2010 22:45
quote:Originally posted by Poruchik_72: но если получится замутить более ФТ-шную - замучу
quote:Originally posted by hunterair: У Евгения (Дилла) новое ФТ ложе на Чизу
опаньки
hunterair 18-4-2010 22:50
Спасибо огромное за объяснения! Я просто забыл тумблер в голове в положение "ВКЛ" поставить, видать в пробках с дачи перестоял. Пока был в душе, сам понял как эта схема работает. Моё мнение, надо пробовать, идея отличная! Спасибо TVA
