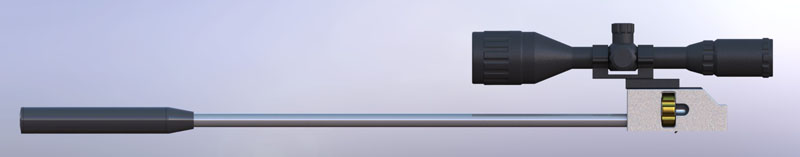

Коробка не дорисованна, но суть понятна. Размер 105х47х25
Vadim Nord 7-11-2011 10:46

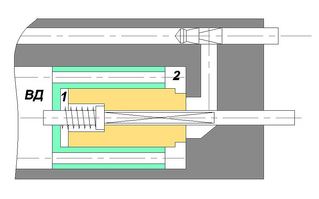

Наклонный клапан, это интересно!
VZ813 7-11-2011 20:27

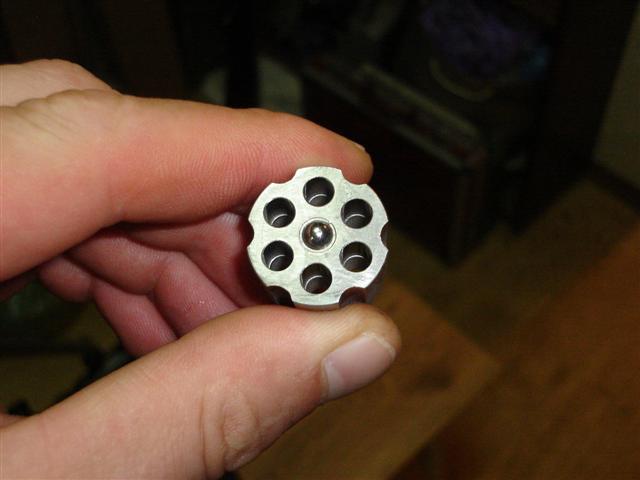

Процес идет... Но стрелять непосредственно из барабана, думаю не лучшее решение ... А место для удлинения корпуса БК в нем самом. Т.е. продлить вокруг пружины и пиф клапана.
Vadim Nord 7-11-2011 21:01

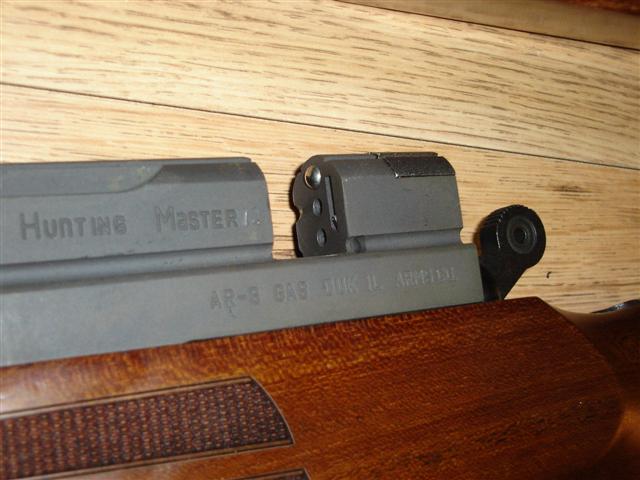

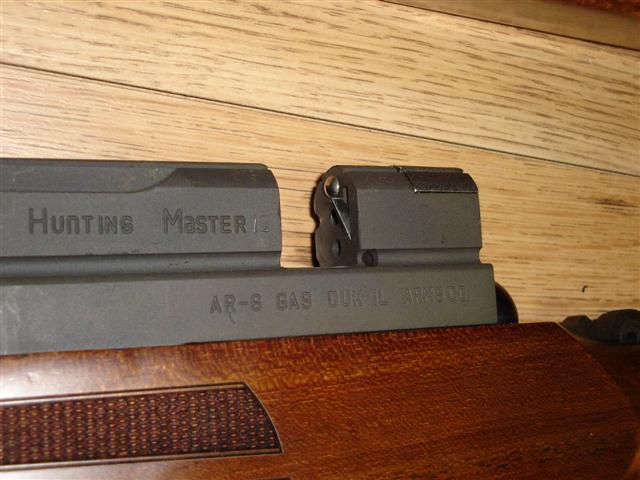

Так есть такие винтовки: AR-5,AR6. Эваникс близард.
Serj777 7-11-2011 23:05
quote:Originally posted by VZ813: Процес идет... Но стрелять непосредственно из барабана, думаю не лучшее решение ... А место для удлинения корпуса БК в нем самом. Т.е. продлить вокруг пружины и пиф клапана.
Я места там в аккурат для настройки Пифа оставил. Пиф можно удушить в ноль и при этом, места для пружины почти не останется.
quote:Originally posted by Vadim Nord: Так есть такие винтовки: AR-5,AR6. Эваникс близард.
Речь о барабане
Vadim Nord 7-11-2011 23:24
Что в нём плохого? Спроси Карамба. Он юзал. Очень доволен. Мощёй и кучностью.
Serj777 7-11-2011 23:39
Шток. Нержавейка, немагнитится, но жесткая. Аргоном наварена капля и обточено. Делов на пол часа.
val 8-11-2011 03:35

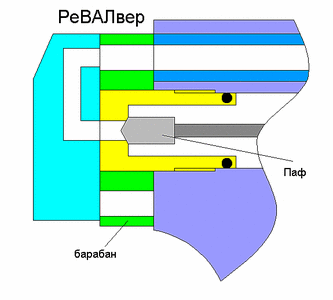

Револьверчик - хорошо. Поскольку компактность ценю выше прямоструйности, у меня схема другая. От бокового Пифа таки пришлось отказаться, будет соосный.
Borshevich 8-11-2011 04:07
quote:Револьверчик - хорошо. Поскольку компактность ценю выше прямоструйности, у меня схема другая. От бокового Пифа таки пришлось отказаться, будет соосный.
Кто-то из немецких мастеров такую компоновку делал. С той лишь разницей, что не пиф-паф.
Serj777 8-11-2011 06:05
quote:Originally posted by val: Револьверчик - хорошо. Поскольку компактность ценю выше прямоструйности, у меня схема другая. От бокового Пифа таки пришлось отказаться, будет соосный.
Идея нравится. Я тоже над ней думаю. По мативам Тирекса, не дорисовано.

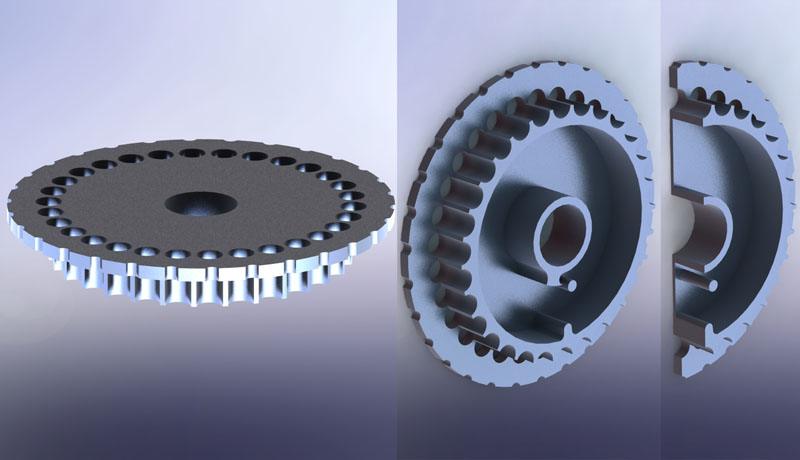

quote: Стрелялка свинцом. Чутка не дорисованна. На затворе(будет с правой стороны) досылатель. Автомат, одиночные, пред. Магазин не съемный, 30шт. х 5,5мм, длинной не больше 13мм.
ВП7
vovik541304 8-11-2011 08:18
Чёта я подумал... Вы пока тут рисуете... Дудис щас чёньть прикольного СОТВОРИТ... чёта ОН затих... ваяет небось
Vadim Nord 8-11-2011 10:38
Да! Картинков много. И красивых. Чего нибудь бы уже сделали! --- Serj777, А если тебе своим обзавестись станком? Ваял бы в своё удовольствие, да и на пользу всем. И от капризов токарей бы не зависел.
А то идей хороших много, да всё в рисунках остаётся! ))
Serj777 8-11-2011 16:49
quote:Originally posted by Vadim Nord: Да! Картинков много. И красивых. Чего нибудь бы уже сделали! --- Serj777, А если тебе своим обзавестись станком? Ваял бы в своё удовольствие, да и на пользу всем. И от капризов токарей бы не зависел.
А то идей хороших много, да всё в рисунках остаётся! ))
Если все сложится и не закосячатся детали. То до выходных опробую в работе последний вариант ПифПафа.
-------- Я бы с удовольствием приобрел. Только денег лишних не бывает. То не отложные покупки, то отпуск, а теперь и дети. Да еще и не мой это хлеб, чтобы этим станком на него деньги отбивать.
А для моих идей просится универсал токарно фрезерный на пять координат с ЧПУ ))))))))))))
PS Токарный бы с возможностью резьбу резать. Пусть даже китайский.
Turhon 8-11-2011 19:48
quote:Originally posted by Serj777: Стрелялка свинцом. Чутка не дорисованна. На затворе(будет с правой стороны) досылатель. Автомат, одиночные, пред. Магазин не съемный, 30шт. х 5,5мм, длинной не больше 13мм.
ВП7
Сложная стрелялка. Затвор и его запирание как планируете реализовать?
Serj777 8-11-2011 23:33
quote:Originally posted by Turhon: Сложная стрелялка. Затвор и его запирание как планируете реализовать?
В обсуждаемой стрелялке "уже" нет затвора.

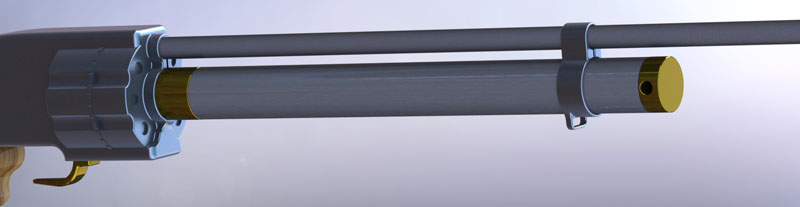

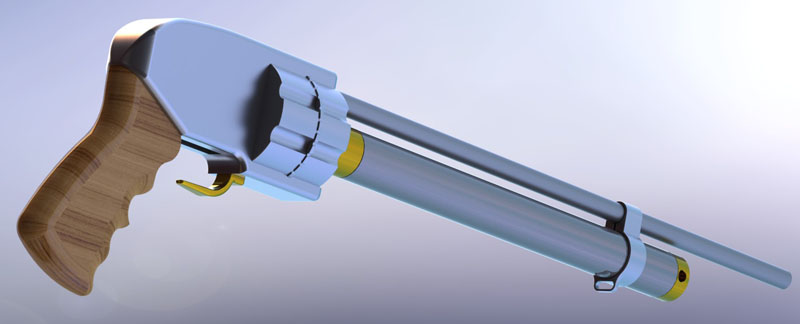

А так, над дизайном задумался. Вот, как то конструкция в таком направлении видится.
VZ813 9-11-2011 17:00
Моноблок прицела, конечно, будет крепиться по всей длине? Ластхвост, наверное, на коробке? И почему, все таки, клапан паф не сделать по аналогии, в смысле длины?
Serj777 10-11-2011 00:25
quote:Originally posted by VZ813: Моноблок прицела, конечно, будет крепиться по всей длине?
да
quote:Originally posted by VZ813: Ластхвост, наверное, на коробке?
Тут видно.
quote:Originally posted by VZ813: И почему, все таки, клапан паф не сделать по аналогии, в смысле длины?
А тут я все таки чего то наверное не до понимаю.
Borshevich 10-11-2011 01:23
quote:Originally posted by Serj777:Serj777
Стало всё намного лучше.
Теперь резинки на входе и выходе барабана убирай нахрен, в выход из выпуска ставь стальную тарелочку, под нее 1 резинку, при выстреле она будет прижимать барабан до самого ствола и обеспечивать более чем достаточную обтюрацию.
VZ813 10-11-2011 20:56
Моноблок прицела, конечно, будет крепиться по всей длине [/QUOTE]Визуально это не просматривается. Как бы висит в воздухе. Утолщить всю планку. А с клапаном ... как еще объяснить ... Короткий цилиндр может перекашивать, для лучшей центровки его нужно сделать подлиннее ... А чтоб общая длина не изменилась, пружину и клапан пиф задвинуть к корпус клапана паф.
Serj777 10-11-2011 22:49
quote:Originally posted by Borshevich:
Стало всё намного лучше.
Теперь резинки на входе и выходе барабана убирай нахрен, в выход из выпуска ставь стальную тарелочку, под нее 1 резинку, при выстреле она будет прижимать барабан до самого ствола и обеспечивать более чем достаточную обтюрацию.
Т.е. по сути с права от барабана чуть более глубже засверлится, закинуть шайбу и оставить резинку в том же месте где она сейчас и есть?
quote:Originally posted by VZ813:
А с клапаном ... как еще объяснить ... Короткий цилиндр может перекашивать, для лучшей центровки его нужно сделать подлиннее ... А чтоб общая длина не изменилась, пружину и клапан пиф задвинуть к корпус клапана паф.[/QUOTE]

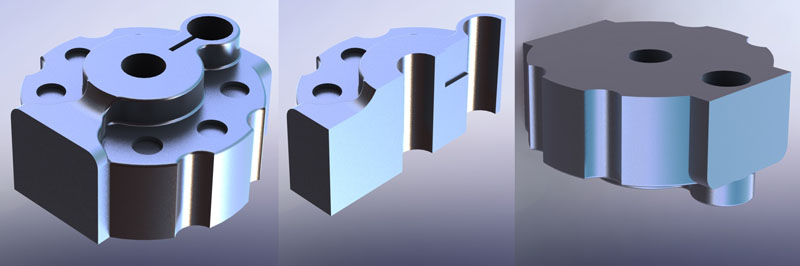

Цилиндр не будет вылезать из направляющей, а конструкция самоцентрующаяся. А так, вариант с прятанием пифа в эту капралоновую деталюху весьма хорош. Можно выиграть до пяти миллиметров.
На картинке клапан в состоянии готовности к выстрелу. Пиф придушен.
Токаря припахали, наверно только на следующей неделе сделает (
