quote:Изначально написано Temniu+: Не могу найти...народ была где-то картинка, все возможные комплектации Егерей...в том числе указаны объёмы резервуаров-кто ссыль может дать?
В шапке страницы ссылка на википедию.
Temniu+ 28-02-2016 22:23
quote:Изначально написано TigerCat:
В шапке страницы ссылка на википедию.
Спасибо!...винтовка принадлежала Андрею bardar...резик здоровущий, винтовка на заказ собиралась...вот поэтому и не уверен в объёме, ладно буду считать расход с максимальным!
bardar 29-02-2016 11:47
ребЯта дайте размеры резьбы ствола куда модер накручивается
TigerCat 29-02-2016 16:56
quote:Изначально написано bardar: ребЯта дайте размеры резьбы ствола куда модер накручивается
Для ствола ЛВ 5,5 диаметром 14,2 мм резьба М14х1,25, хотя позже были и другие варианты
valery555 01-03-2016 07:08
На ЭВО М15х1,25
A.E 06-03-2016 18:55
Всем привет может есть у кого запасной УСМ приобрёл бы.
Pechto 09-03-2016 01:41
Вопрос к владельцам винтовок разных калибров (в основном папа и дед), какая длина между нишей в коробке под магазин и осью ствола/досылателя? У меня винтовка калибра 5,5, меряю - 6,5 мм получается (меряю по двум магазинам, которые у меня есть). В теме вот такую картинку выкладывал Евгений ЕНС Тут 6,7. Подозреваю, что эта величина от калибра зависеть не может, так как коробки(накладки) унифицированы. Так где истина? Нужно для кое-чего интересного, что, надеюсь, скоро покажу
По дедскому калибру ещё такой вопрос - какая максимальная длина боеприпаса бывает у вас (касаемо именно ходовых, а не экспериментально-экстремальных торпед)? 15мм? Больше?
A.E 09-03-2016 08:58
Длина пульки 14,7 ну до 15 точно. Не трави поделись мыслями, а лучше фото.
StalinStalin 09-03-2016 10:31
quote:Изначально написано Pechto: Вопрос к владельцам винтовок разных калибров (в основном папа и дед), какая длина между нишей в коробке под магазин и осью ствола/досылателя? У меня винтовка калибра 5,5, меряю - 6,5 мм получается (меряю по двум магазинам, которые у меня есть). В теме вот такую картинку выкладывал Евгений ЕНС Тут 6,7. Подозреваю, что эта величина от калибра зависеть не может, так как коробки(накладки) унифицированы. Так где истина? Нужно для кое-чего интересного, что, надеюсь, скоро покажу
По дедскому калибру ещё такой вопрос - какая максимальная длина боеприпаса бывает у вас (касаемо именно ходовых, а не экспериментально-экстремальных торпед)? 15мм? Больше?
Не правильно измеряете,у всех калибров 6.7 мм
Pechto 09-03-2016 12:49
quote:Originally posted by StalinStalin: Не правильно измеряете,у всех калибров 6.7 мм
Это 100%?
quote:Originally posted by A.E: Не трави поделись мыслями, а лучше фото.

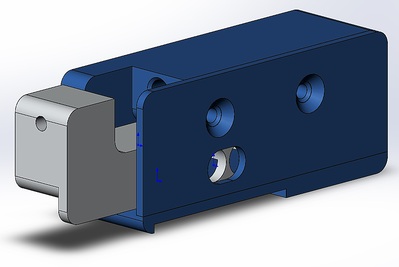

Фото пока нет. В ближайший месяц (скорее раньше) планирую сделать пилотный образец. И если всё будет работать, то покажу и расскажу здесь. Пока только скриншот из солида покажу:
StalinStalin 09-03-2016 22:25
Коробок 6 или больше сделаноно от папы до прадеда,под магазин егеря, везде 6.7 мм и всё работает.
StalinStalin 09-03-2016 22:26
по чем магазины будут?
Pechto 10-03-2016 16:20
quote:Originally posted by StalinStalin: Коробок 6 или больше сделаноно от папы до прадеда,под магазин егеря, везде 6.7 мм и всё работает.
Хорошо, большое спасибо, исправил модель.
quote:Изначально написано StalinStalin: по чем магазины будут?
Пока об этом рановато. Но точно не дороже заводских. Сейчас мощностей хватит на один, может два магазинчика (6,35)
ЕНС 10-03-2016 17:11
quote:Originally posted by Pechto: Пока об этом рановато. Но точно не дороже заводских.
Очень хорошее и важное дело! Давно ждем!
Pechto 10-03-2016 22:51
(На скриншоте показаны только корпусные детали, требующие фрезеровки) Краткие предполагаемые ТТХ для калибра 5,5: - 5-и зарядный - Длина пуль до 14 мм включительно - Заряжение и разряжение как у штатного барабанного магазина - Габариты при заряженном состоянии: Ш*В*Д 60*24(в коробке будет вровень с вивером)*19 (магазин торчит вправо, выходя за габарит ствольной коробки на 23 мм) - Габариты при разряженном состоянии (подаватель выходит из магазина влево):Ш*В*Д 93*24*19 (выходит за габарит ствольной коробки на 37 мм) - Магазин работает по принципу выдвижения подавателя из корпуса по мере расходования пуль усилием обычной витой пружины большой длины. После последнего выстрела канал досылателя перекрывается как у штатного барабанного магазина. - Метод крепления в ствольной коробке аналогичен штатному магазину: магниты (на задней стенке отверстие под ось барабана для винтовок старого образца, у меня-то такая, не мог же я себя обделить ).
Было бы интересно услышать какие-либо мнения исходя из этой информации, типа:"ну это полное говно, которое не будет работать, потому что..."
petroff-a 11-03-2016 23:20
quote:Originally posted by Pechto: ...ну это полное говно...
ну, чего уж сразу - говно? если приспособа работает - то она уже не говно. но вот интересно - как рождалось тех.задание? ведь есть исходные характеристики - а именно-ширина проема коробки егора. понятно, что полнотельщику хочется выжать из этого максимум. но вот кук, например, анонсировал доработанные стоковые барабашки. что, получилось засунуть снаряд длиннее, чем у него? м.б. цена вопроса заметно ниже, чем доработка стокового магазина? а почему фрезеровка, а не 3D-печать? И в любом случае респект за продвижение темы. я не очень понимаю - но у меня сложилось впечатление, что полнотельщикам милее вот такие магазины на немного пуль. х.з. почему. им, как говорится, виднее...
Pechto 12-03-2016 01:36
quote:Originally posted by petroff-a: но вот интересно - как рождалось тех.задание?
По мере проектирования пытался вложить в конструктив максимум хотелок как своих, так и общественности. При этом сохранить возможность реализации при минимуме деталей. Коробочка не блещет дизайном, это да Но мне пока главное чтобы заработала как надо.
quote:Originally posted by petroff-a: ведь есть исходные характеристики - а именно-ширина проема коробки егора. понятно, что полнотельщику хочется выжать из этого максимум.
Проём 19 мм. Толщина крышки магазина, не должна быть тоньше 1,5 мм (иначе будет тупо хлипкая), плюс передняя стенка тоже минимум 1,5 мм. Итого полезного теоретического расстояния остаётся 16 мм. Для калибра 5,5 это дофига и ненужно. А вот в 6,35 видно будет, если дело дойдёт.
quote:Originally posted by petroff-a: но вот кук, например, анонсировал доработанные стоковые барабашки. что, получилось засунуть снаряд длиннее, чем у него?
Ну там доработка-то - фрезеровка корпуса вглубь. Я же в конструкцию сразу заложил это. Не думаю, что тут уместно "длиннее, чем у него" Стоковый барабан крышкой отжирает 1 мм полезного объёма. Так что в 6,35 да, скорее всего получится заложить максимальную длину больше чем у доработанного стокового. Но я доработанный в руках не держал, видел только фотку.
quote:Originally posted by petroff-a: м.б. цена вопроса заметно ниже, чем доработка стокового магазина?
Доработка всегда будет дешевле изготовления нового чего бы то ни было
quote:Originally posted by petroff-a: а почему фрезеровка, а не 3D-печать?
Во-первых есть фрезер и собираюсь двигаться в этом направлении. Во-вторых не нравятся мне детали, напечатанные на принтерах, хоть и те кто их делает будут упорно доказывать, что они ничем не хуже. Между напечатанной и фрезерованной деталью не я один выбрал бы вторую
Если я и смогу когда предложить общественности этот магазин, то он будет как альтернатива обычному барабану с немного иными ттх. Не сказал бы, что он будет сильно лучше, скорее просто удобнее для определённых задач, типа использования с низкими кольцами и длинными пулями. В остальном будет просто такой же, но с меньшим объёмом (хотя объём можно и выше, но тогда видок у магазина будет совсем уж комичный, а винтовка будет напоминать пистолеты-пулемёты середины прошлого века с боковыми магазинами).
Burratino 12-03-2016 01:43
Может глупость скажу, но как по мне, магазин на три пули тоже был бы очень интересен! И габарит меньше, и напряжение пружин, и "не бумажное" применение, требующее быстрой перезарядки, редко требует более 3-х выстрелов. Чаще вообще максимум 2.
Pechto 12-03-2016 01:52
quote:Изначально написано Burratino: Может глупость скажу, но как по мне, магазин на три пули тоже был бы очень интересен! И габарит меньше, и напряжение пружин, и "не бумажное" применение, требующее быстрой перезарядки, редко требует более 3-х выстрелов. Чаще вообще максимум 2.
3-х зарядный реализовать ещё проще в общем-то. Просто он будет не сильно короче, ровно на длину двух пуль + перегородка между ними около 1 мм. Ну и дешевле 5-и зарядного он не будет, либо совсем незначительно.
leo77 12-03-2016 08:32
К винтовками в калибре .35 нету родных магазинов. Ёмкости в 4 снаряда вполне достаточно. Сделайте, станите монополистом.
Ау, давайте тоже обьединимся ?!?!?!
