разумеется под "торцованным" накопителем подразумевалась новая передняя часть... сделать плоским старый проблематично... там можно максимум сократить МО между стенками манжеты и накопителем... тоесть чуть сточить мордочку, к которй надпись прижимается) я вот смазал маслом, а его до меня керосином разбавили (а я забыл об этом)... разъело импровизированную вкладку для уменьшения объема... теперь буду повнимательнее... за то с точностью могу сказать что все резинки весьма химически стойкие)) а латунные части как после химического воронения..)
snail60 23-08-2011 13:55
Вообще-то можно сделать поршень не плоским, а повторяющим морду накопителя. А уплотнять резиновыми колечками. Тогда сменными останутся только колечки. Я так и поступил.
Soyl 23-08-2011 15:05
snail60 Моща после использования нового поршня не упала, по сравнению с "природным". Насколько быстро резинки изнашиваются? заранее спасибо.
Walenok 23-08-2011 19:50
Моща упасть не может. Растет КПД насоса просто. Вместо 7 качков будет 6 , или типа того.
Kimakovsky~ 23-08-2011 21:33
Ну так колосально КПД не вырастет - это во первых... во вторых - переднюю стенку такого поршня стараются сделать как можно тоньше, и уж точно не повторяющую "морду" накопителя... а вообще идея очевидная... по мне проще канавки на накопителе обпаять..) резиновые колечки же подразумеваются сразу после упоминания латунного поршня, тут ведь все знакомы с мультикомпрессионками...
snail60 24-08-2011 10:09
quote:Originally posted by Soyl: Моща после использования нового поршня не упала, по сравнению с "природным". Насколько быстро резинки изнашиваются? заранее спасибо.
Нет, упасть не упала. КПД тоже не изменился. А по поводу стойкости резинок: сразу попробовал поставить силиконовые прокладки - не пошли. Купил из маслостойкой резины - уже больше 400 качков выдержали.
Avizenna 24-08-2011 10:33
Самая большая глупость многих две резинки на поршне. Лишнее усилие на трение. От второй толку вообще нет.
snail60 24-08-2011 11:25
quote:Originally posted by Avizenna: От второй толку вообще нет
А ещё большая глупость тех, кто считает, что вторая резинка ставится для большего уплотнения. Она вместе с первой просто центрирует поршень и предотвращает его возможное касание трубы насоса при перекосе во время накачки.
------ Уверенность иногда бывает сильнее всего иного и побеждает даже в схватке с Истиной.
Soyl 24-08-2011 13:09
snail60 Благодарю за пояснения и чертёжик.
Kimakovsky~ 24-08-2011 15:12
отличная реализация... мне нравится... была бы возможность с такими допусками сделать, то сделал бы так же... только вторая резинка от перекоса не спасет, мне кажется... если прикинуть возможный перекос исходя из максимального люфта толкателя в насосе и длины шпильки соединяющей толкатель и поршень, то с точкой опоры у последней передней кромки поршня величина перекоса, однозначно, получится в пределах величины деформации резины... но самовнушение творит чудеса... особенно при стрельбе... но эта другая тема...
FilippOk 24-08-2011 16:13
snail60, спасибо. Чертёжик хорош, пригодится.
snail60 24-08-2011 18:46
quote:Originally posted by Kimakovsky~: только вторая резинка от перекоса не спасет
Ну её можно и не надевать (кому не хочется). А вместо резинки никто не мешает поставить фетровое колечко, пропитанное силиконовой или молибден-содержащей смазкой.
quote:Originally posted by FilippOk: спасибо. Чертёжик хорош, пригодится.
Soyl Да пожалуйста, пользуйтесь, кому надо. А это для тех, у кого на карабине обломался хвостовик с резьбой под модер:
Kimakovsky~ 24-08-2011 20:01
quote:Originally posted by snail60: поставить фетровое колечко, пропитанное силиконовой или молибден-содержащей смазкой
+1
блаодарю за чертежик посадочного для модера... интересная задумка... никаких кардинальных изменений не потребует...
exolon 24-08-2011 22:53
Силикону место нашел только в качестве амортизатора цевья при накачке, а так отовсюду выдувает нафиг, слишком он мягкий... Пробовал на досылателе в разных вариантах и в уплотнении перепуска, в итоге полиуретан рулит. В качестве материала поршня (по чертежу выше) капролон подойдет?
snail60 25-08-2011 13:25
quote:Originally posted by Kimakovsky~: блаодарю за чертежик посадочного для модера... интересная задумка... никаких кардинальных изменений не потребует...
В чертеже небольшой недочёт: не указана канавка для выхода резца при нарезании резьбы. Всё никак не исправлю. На родной пробке-восьмёрке надо срезать два прилива, не несущих никакой нагрузки. Перед тем, как закручивать крепёжные винты, свёрлышком Ф2 мм просверлил отверстия в пробке-восьмёрке. Так что насадка на пробку садится внатяг, да ещё и крепится к ней двумя винтами.
quote:Originally posted by exolon: В качестве материала поршня (по чертежу выше) капролон подойдет?
А зачем? На истирание этот поршень не работает. А капролоновая резьба может слететь. Да и кто-то уже писал, что капролон на больших давлениях плывёт без восстановления начальной формы после снятия давления. Так что лучше латунь или бронза.
exolon 25-08-2011 21:25
Не, то фторопласт течет... Кусок капролона подходящего размера есть, но его никогда не пользовал. Латуни и бронзы таких размеров в наличии нет, из сталюки точить пока не хочется. А поршень-то все равно гайкой контрится, резьбу сорвать не должно...
Kimakovsky~ 26-08-2011 10:55
Да мне тоже кажется капролон хорошо там отработает... и перекоса можно не бояться)
snail60 27-08-2011 17:11
quote:Originally posted by exolon: поршень-то все равно гайкой контрится, резьбу сорвать не должно...
На прямом ходе - да, нагрузку воспринимает гайка. А на обратном - только резьба. Хотя на обратном нет усилия сжатия воздуха, только трение, да создание разряжения под поршнем. Так что возможно и будет работать. У нас на электродных прессах капролоновые уплотнительные кольца стоят. А там давления до 200 атмосфер создаются. Правда, сечения, воспринимающие срезающую нагрузку, на пару-тройку порядков (именно порядков) больше. И концентраторов напряжения, как в резьбе, нет.
-S-B-A- 27-08-2011 20:46

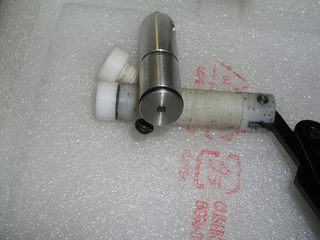

Просматриваю информацию по МК.Чего мудрить,вот эта конструкция выдержала все немыслимые издевательства.Ни каких резинок, никакого трения. На 1377,но с уменьшенным накопителем.Правда надо очень хорошо довести трубу и фтор точить по плюсу.На обжатие.МО минимум,толко на накопителе.Ничего не деформируется,при обратном ходе пока манжета не откроется, воздух не засасывает.Поэтому открывать надо полностью.На 3 качках доводил 0.5гр до 137м.С длинным стволом на 7 качках 210м.Объем накопителя очень маленький.
